Λευκό πάνελ Μαύρο μοτίβο κεραμικό πίνακα βαθμονόμησης

Η Zhixing έχει πλούσια εμπειρία στο White Panel Black Pattern Ceramic Calibration Board, ταυτόχρονα μπορεί να διασφαλίσει ότι η ακρίβεια του προϊόντος πληροί τις απαιτήσεις των πελατών, υποστηρίζει την προσαρμογή διαφόρων μοντέλων, ανυπομονώντας να συνεργαστούμε μαζί σας.

Το White Panel Black Pattern Ceramic Calibration Board είναι ένα εργαλείο για τη βαθμονόμηση και τη μέτρηση ρομπότ για εφαρμογές μηχανικής όρασης υψηλής ακρίβειας. Είναι κατάλληλο για γραμμή παραγωγής βιομηχανικού αυτοματισμού, σύστημα όρασης ρομπότ, τρισδιάστατη σάρωση, κατεργασία CNC και επιθεώρηση. Ο πίνακας βαθμονόμησης μπορεί να χρησιμοποιηθεί για τη μέτρηση της θέσης και της στάσης του ρομπότ, τη βελτίωση της ακρίβειας και της ακρίβειας του ρομπότ, τη βελτίωση της απόδοσης εργασίας και τη μείωση του κόστους παραγωγής και του κινδύνου εργασίας.

Οι απαιτήσεις της πλακέτας κεραμικής βαθμονόμησης με μαύρο σχέδιο λευκού πίνακα είναι πολύ αυστηρές, απαιτώντας υψηλή σταθερότητα και υψηλή ακρίβεια, καθώς και απόδοση κατά των παρεμβολών και υψηλή επαναληψιμότητα. Επομένως, μόνο κατασκευαστές με εξαιρετική οπτική ποιότητα και διαδικασίες κατασκευής ακριβείας μπορούν να παράγουν τέτοιες δύσκολες πλάκες βαθμονόμησης.

Εν ολίγοις, το White Panel Black Pattern Ceramic Calibration Board είναι ένα εργαλείο μέτρησης και βαθμονόμησης μηχανικής όρασης προηγμένης τεχνολογίας που μπορεί να βελτιώσει την ακρίβεια και την ακρίβεια των ρομποτικών και αυτοματοποιημένων γραμμών παραγωγής, κατάλληλο για διάφορους βιομηχανικούς τομείς και αποτελεί αναπόσπαστο μέρος του σύγχρονη έξυπνη κατασκευή και αυτοματοποιημένη παραγωγή. Το White Panel Black Pattern Ceramic Calibration Board είναι ένα εργαλείο για τη βαθμονόμηση και τη μέτρηση ρομπότ για εφαρμογές μηχανικής όρασης υψηλής ακρίβειας. Είναι κατάλληλο για γραμμή παραγωγής βιομηχανικού αυτοματισμού, σύστημα όρασης ρομπότ, τρισδιάστατη σάρωση, κατεργασία CNC και επιθεώρηση. Ο πίνακας βαθμονόμησης μπορεί να χρησιμοποιηθεί για τη μέτρηση της θέσης και της στάσης του ρομπότ, τη βελτίωση της ακρίβειας και της ακρίβειας του ρομπότ, τη βελτίωση της απόδοσης εργασίας και τη μείωση του κόστους παραγωγής και του κινδύνου εργασίας.

Οι απαιτήσεις της πλακέτας κεραμικής βαθμονόμησης με μαύρο σχέδιο λευκού πίνακα είναι πολύ αυστηρές, απαιτώντας υψηλή σταθερότητα και υψηλή ακρίβεια, καθώς και απόδοση κατά των παρεμβολών και υψηλή επαναληψιμότητα. Επομένως, μόνο κατασκευαστές με εξαιρετική οπτική ποιότητα και διαδικασίες κατασκευής ακριβείας μπορούν να παράγουν τέτοιες δύσκολες πλάκες βαθμονόμησης.

Εν ολίγοις, το White Panel Black Pattern Ceramic Calibration Board είναι ένα εργαλείο μέτρησης και βαθμονόμησης μηχανικής όρασης προηγμένης τεχνολογίας που μπορεί να βελτιώσει την ακρίβεια και την ακρίβεια των ρομποτικών και αυτοματοποιημένων γραμμών παραγωγής, κατάλληλο για διάφορους βιομηχανικούς τομείς και αποτελεί αναπόσπαστο μέρος του σύγχρονη έξυπνη κατασκευή και αυτοματοποιημένη παραγωγή.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΟ:

Βασικές λεπτομέρειες

Προσαρμοσμένη υποστήριξη: OEM, ODM

Τόπος προέλευσης: Zhejiang, Κίνα

Επωνυμία: Zhixing

Αριθμός μοντέλου: ZX

Όνομα προϊόντος: Πίνακας βαθμονόμησης κεραμικής με μαύρο σχέδιο λευκού πίνακα

Υλικό: κεραμικά

Ασπρο χρώμα

Ακρίβεια:±0,001

Χαρακτηριστικό: Εύθραυστο

Εφαρμογή: μηχανική όραση

Λειτουργία: Βαθμονόμηση

Βάρος:±15g

Τύπος: Οπτικά αξεσουάρ

Χρήση: Εξοπλισμός μέτρησης

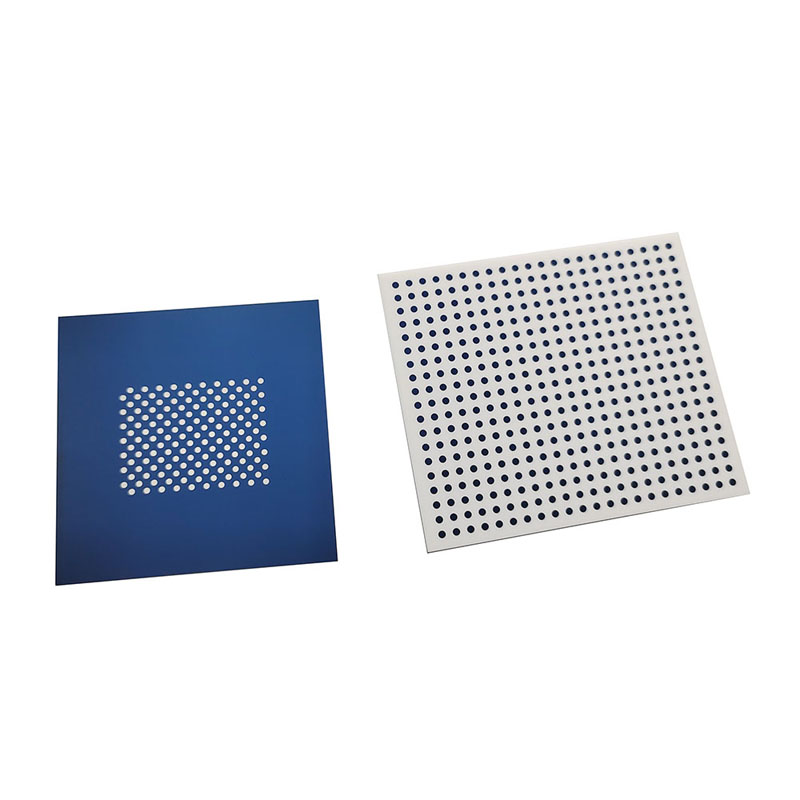

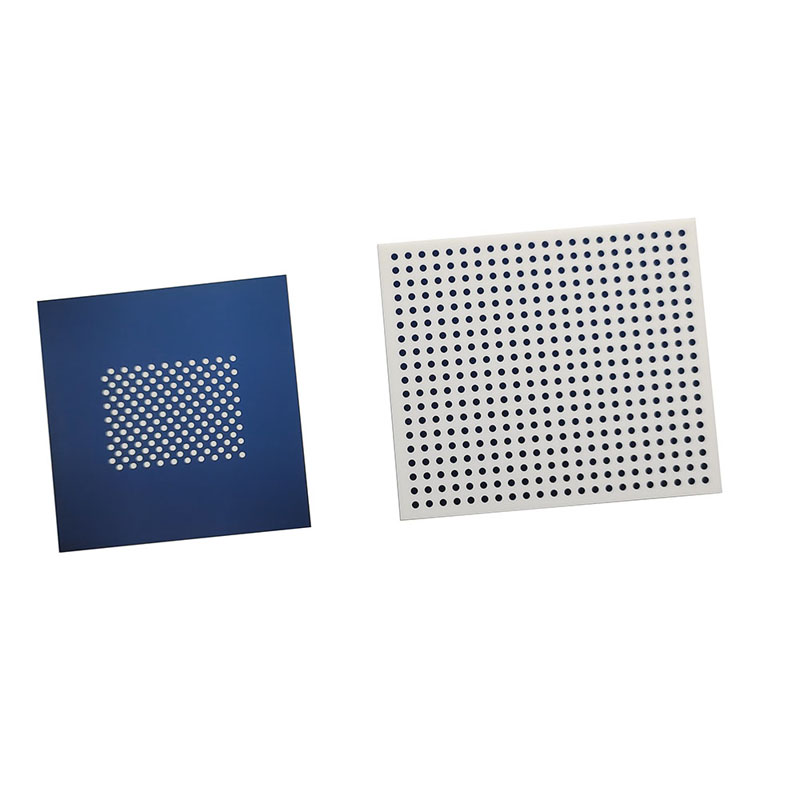

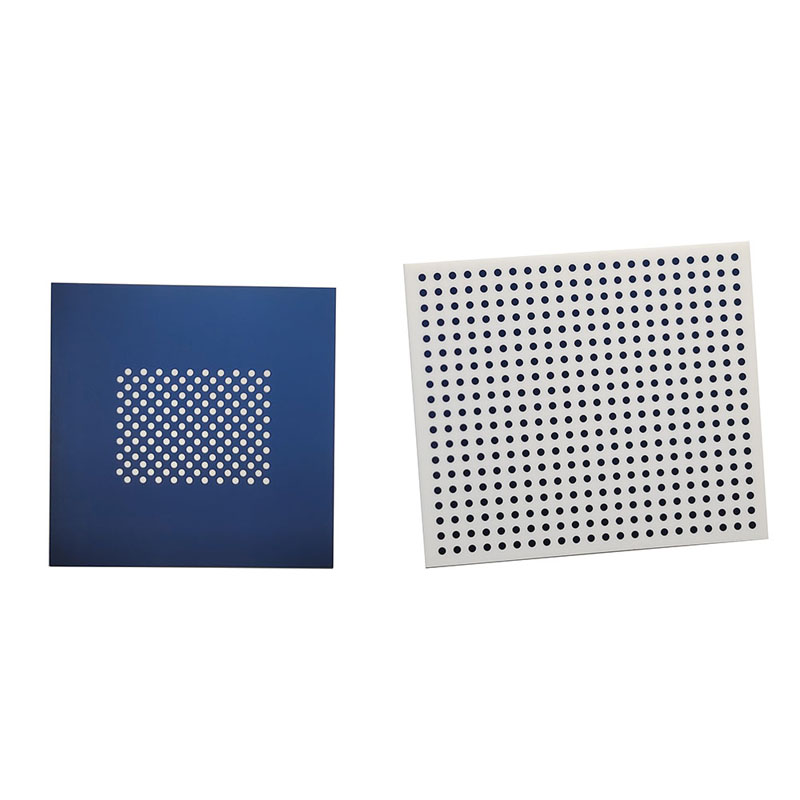

Μπλε πάνελ λευκό μοτίβο VS μπλε μοτίβο λευκό πάνελ

Εμφάνιση λεπτομερειών με λευκό σχέδιο

Προφυλάξεις κατά τη χρήση της πλακέτας βαθμονόμησης λευκού πίνακα με μαύρο μοτίβο κεραμικής:

1. Ο αριθμός των εικόνων βαθμονόμησης είναι συνήθως μεταξύ 15 και 25. Ο αριθμός των εικόνων είναι πολύ μικρός, γεγονός που είναι εύκολο να οδηγήσει σε ανακριβείς παραμέτρους βαθμονόμησης.

2. Το μέγεθος απεικόνισης της πλάκας βαθμονόμησης πρέπει να είναι περίπου το 1/4 έως το διπλάσιο της συνολικής εικόνας και το μέγεθος θα είναι διαφορετικό ανάλογα με τις διαφορετικές σκηνές.

3. Χρησιμοποιήστε τη βοηθητική πηγή φωτός για να γυαλίσετε την πλάκα βαθμονόμησης για να διασφαλίσετε ότι η φωτεινότητα της πλάκας βαθμονόμησης είναι επαρκής και ομοιόμορφη.

4. Η απεικόνιση της πλάκας βαθμονόμησης δεν πρέπει να είναι υπερβολική, γεγονός που θα οδηγήσει στη μετατόπιση της εξαγωγής περιγράμματος χαρακτηριστικών, οδηγώντας έτσι σε ανακριβή εξαγωγή του κέντρου του κύκλου.

5. Η απεικόνιση χαρακτηριστικών της πλάκας βαθμονόμησης δεν μπορεί να έχει προφανή απόσταση αποεστίασης. Όταν συμβαίνει αποεστίαση, η απόσταση της πλάκας βαθμονόμησης, το μέγεθος του διαφράγματος και η απόσταση εικόνας μπορούν να ρυθμιστούν με προσαρμογή (για τον φακό σταθερής εστίασης, η εστίαση συνήθως σημαίνει ρύθμιση της απόστασης εικόνας).

6. Κατά τη διαδικασία βαθμονόμησης, το διάφραγμα και η εστιακή απόσταση της κάμερας δεν μπορούν να αλλάξουν, κάτι που απαιτεί εκ νέου βαθμονόμηση.

7. Ο αριθμός των εικόνων της πλάκας βαθμονόμησης καλύπτει ολόκληρο τον χώρο μέτρησης και ολόκληρο το οπτικό πεδίο μέτρησης. Η εικόνα της κάμερας χωρίζεται σε τέσσερα τεταρτημόρια. Πρέπει να διασφαλίζεται ότι οι εικόνες της πλάκας βαθμονόμησης που λαμβάνονται είναι ομοιόμορφα κατανεμημένες στα τέσσερα τεταρτημόρια. Σε κάθε τεταρτημόριο, συνιστάται η κλίση δύο φορές προς διαφορετικές κατευθύνσεις.
