Το OpenCV 10mm Ceramic Calibration Board που παράγεται από την China Zhixing έχει υψηλή ακρίβεια. Δεδομένου ότι η διάταξη των σημαδιών στην πλάκα βαθμονόμησης είναι βέβαιη, η εσωτερική μήτρα και ο συντελεστής παραμόρφωσης της κάμερας μπορούν να υπολογιστούν χρησιμοποιώντας τις φωτογραφίες που τραβήχτηκαν από την κάμερα, οι οποίες μπορούν να χρησιμοποιηθούν για τον υπολογισμό των πραγματικών φυσικών συντεταγμένων κάτω από τις συντεταγμένες της κάμερας για την απαιτήσεις ακρίβειας.
Το OpenCV 10mm Ceramic Calibration Board είναι ένα εργαλείο για τη βαθμονόμηση κάμερας, το οποίο χρησιμοποιείται ευρέως στην όραση υπολογιστών και στην μηχανική όραση. Αυτή η πλακέτα βαθμονόμησης μηχανικής όρασης αποτελείται από πολλά μαύρα τετράγωνα και λευκά τετράγωνα εναλλάξ, το οποίο έχει ορισμένες προδιαγραφές και πλεονεκτήματα βιομηχανικού σχεδιασμού.
Δεύτερον, έχει υψηλή εφαρμογή. Επειδή τα ασπρόμαυρα τετράγωνα στο OpenCV 10mm Ceramic Calibration Board έχουν εμφανή αντίθεση και η κανονικότητα και σταθερότητα της κατανομής των σημείων μπορεί να προσαρμοστεί σε μια ποικιλία συνθηκών λήψης της κάμερας και μπορεί να επεξεργαστεί μεγάλο αριθμό δεδομένων λήψης μέσω απλού υπολογισμού .
Σχέδιο αναφοράς
Χαρακτηριστικό:
| Προδιαγραφές | Μέγεθος μοτίβου (L*W) |
Τετράγωνο μήκος πλευράς (Απόσταση) |
αριθμός τετραγώνων (ένα) | υλικό | Ακρίβεια (mm) |
| OpenCV5mm | 5,0*4,0 χλστ | 0,25*0,25 χλστ | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV10mm | 10*8mm | 0,5*0,5 χλστ | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV15mm | 15*12 χιλιοστά | 0,75*0,75 χλστ | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV20mm | 20*16mm | 1,0*1,0mm | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV30mm | 30*24 χλστ | 1,5*1,5mm | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV40mm | 40*32 χλστ | 2,0*2,0 χιλιοστά | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV50mm | 50*40mm | 2,5*2,5 χλστ | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV60mm | 60*48 χλστ | 3,0*3,0mm | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV80mm | 80*64 χλστ | 4,0*4,0 χλστ | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV100mm | 100*80 χλστ | 5,0*5,0mm | 20*16 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV160mm | 160*160 χλστ | 8,0*8,0 χλστ | 20*20 | γυαλί/κεραμικά | ±0,001 χλστ |
| OpenCV200mm | 200*200 χλστ | 10,0*10,0 χλστ | 20*20 | γυαλί/κεραμικά | ±0,001 χλστ |

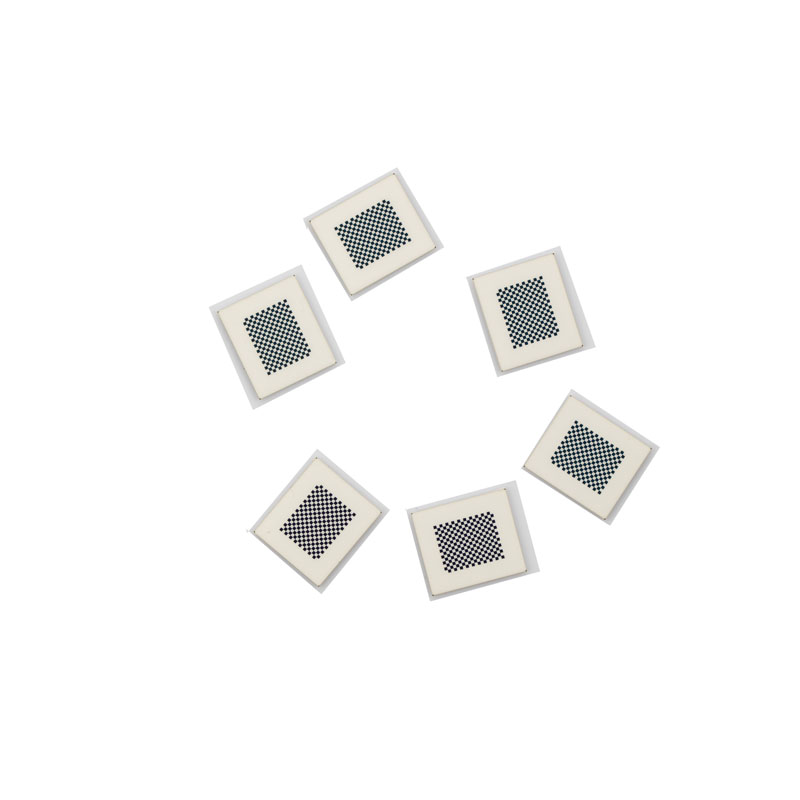

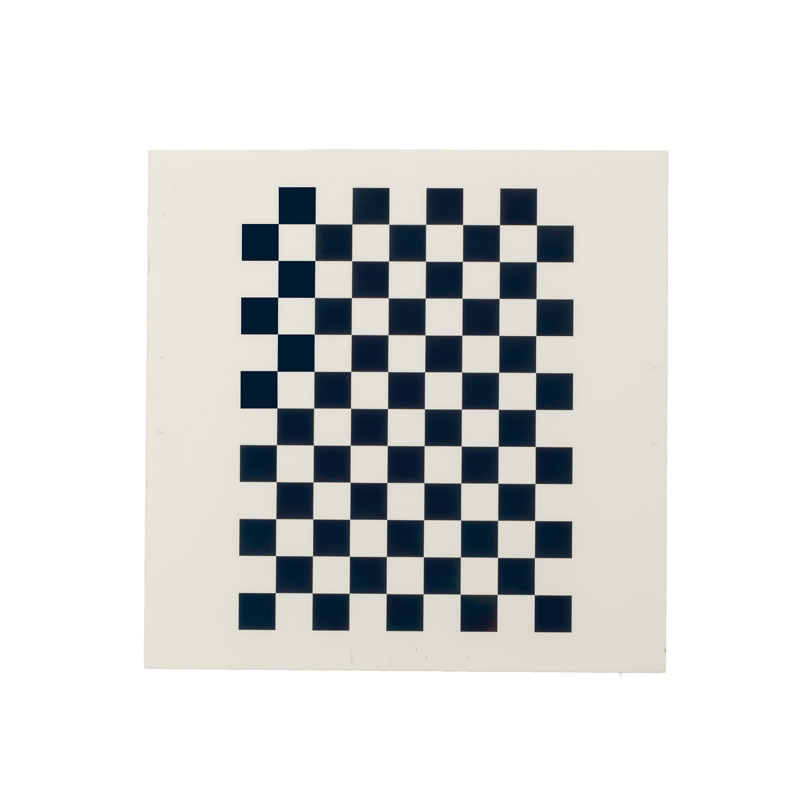

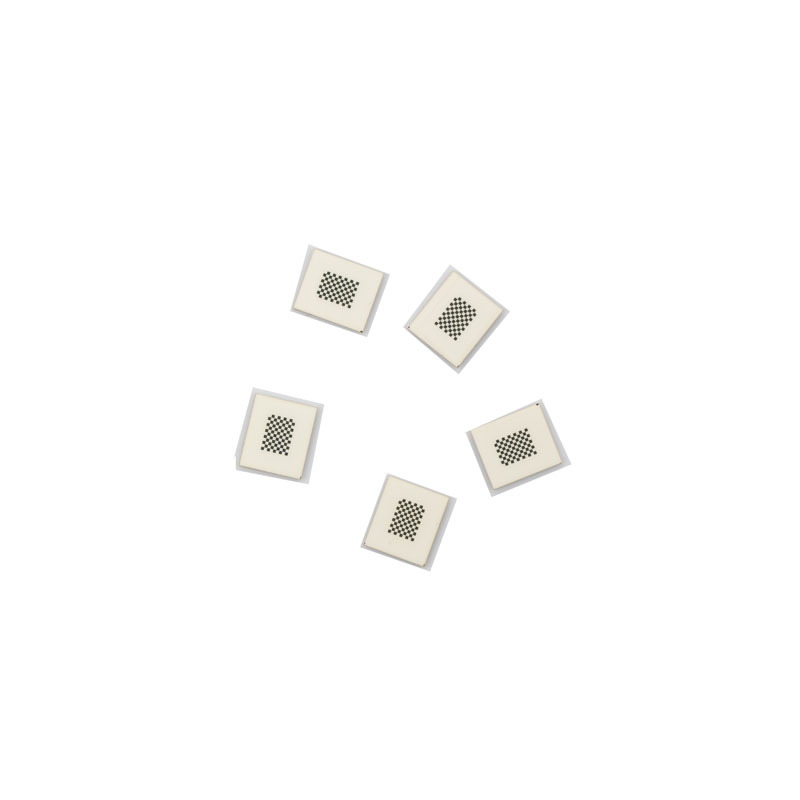

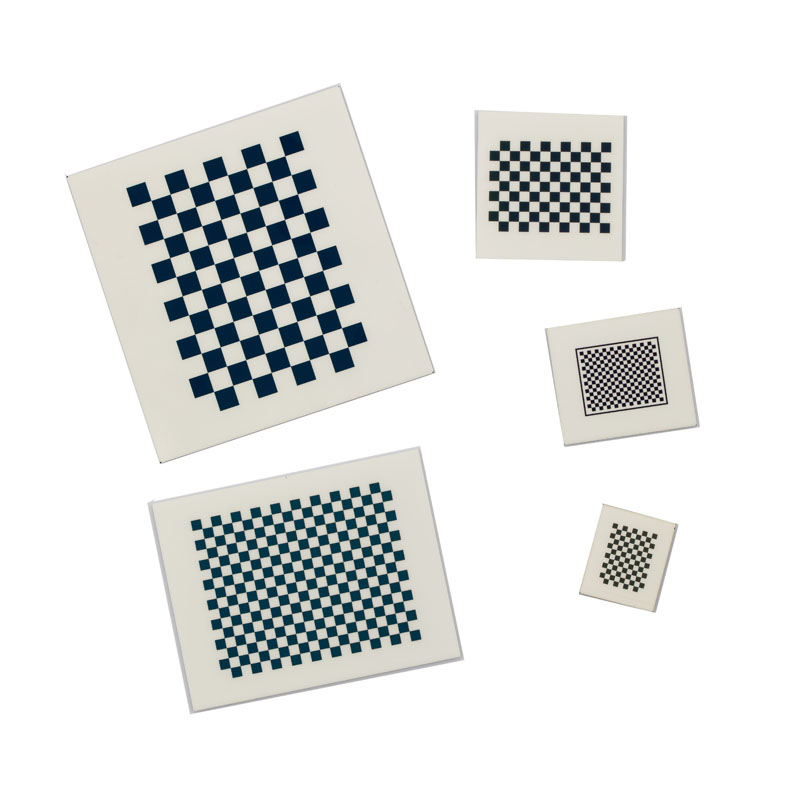

Φυσική απεικόνιση κεραμικής τετράγωνης πλάκας βαθμονόμησης
Το OpenCV 10mm Ceramic Calibration Board είναι στην πραγματικότητα ένα γεωμετρικό μοντέλο με διάταξη μοτίβων σταθερού βήματος. Η κάμερα καταγράφει μια εικόνα μέσω μιας επίπεδης πλάκας με μια διάταξη μοτίβων σταθερού βήματος (δηλαδή, την πλάκα βαθμονόμησης) και στη συνέχεια υπολογίζει το γεωμετρικό μοντέλο της εικόνας που τραβήχτηκε μέσω του υπολογισμού του αλγόριθμου βαθμονόμησης. Στη συνέχεια, λαμβάνονται αποτελέσματα μέτρησης και ανακατασκευής υψηλής ακρίβειας, η παραμόρφωση του φακού διορθώνεται αποτελεσματικά και η ακρίβεια της μέτρησης της εικόνας και της φωτογραμμετρίας σε εφαρμογές μηχανικής όρασης βελτιώνεται σημαντικά.
Σε εφαρμογές όπως η μηχανική όραση, η μέτρηση εικόνας, η φωτογραμμετρία και η τρισδιάστατη ανακατασκευή, η πλακέτα βαθμονόμησης χρησιμοποιείται κυρίως για τη διόρθωση της παραμόρφωσης του φακού. να καθορίσει τη σχέση μετατροπής μεταξύ φυσικού μεγέθους και εικονοστοιχείων. και προσδιορίστε την τρισδιάστατη γεωμετρική θέση ενός σημείου στην επιφάνεια ενός διαστημικού αντικειμένου και το αντίστοιχο σημείο στη σχέση εικόνας για να δημιουργήσετε το γεωμετρικό μοντέλο απεικόνισης της κάμερας.
Ανταγωνιστικό πλεονέκτημα
Όσον αφορά τα υπολογιστικά ολογράμματα, η Zhixing Optics μπορεί να παρέχει λύσεις πλήρους διεργασίας από οπτικό σχεδιασμό, κωδικοποίηση αρχείων επεξεργασίας, επεξεργασία ημιαγωγών, ανάλυση σφαλμάτων επιθεώρησης και βαθμονόμηση αποτελεσμάτων επιθεώρησης. Ο χρόνος παράδοσης του προϊόντος είναι μέσα σε 1 έως 2 εβδομάδες και η τιμή είναι πιο συμφέρουσα.
Όσον αφορά τις πλάκες βαθμονόμησης, η εταιρεία μπορεί να παρέχει ολοκληρωμένες και επαγγελματικές υπηρεσίες στην επεξεργασία υλικών, την επίστρωση, την επεξεργασία ημιαγωγών, την κοπή ακριβείας και τη δοκιμή αξιοπιστίας.
Φωτογραφίες έκθεσης
Το OpenCV 10mm Ceramic Calibration Board χρησιμοποιείται στη μηχανική όραση, τη μέτρηση εικόνας, τη φωτογραμμετρία, την τρισδιάστατη ανακατασκευή και άλλες εφαρμογές για τη διόρθωση της παραμόρφωσης του φακού. να καθορίσει τη σχέση μετατροπής μεταξύ φυσικού μεγέθους και εικονοστοιχείων. και να προσδιορίσετε την τρισδιάστατη γεωμετρική θέση ενός σημείου στην επιφάνεια ενός διαστημικού αντικειμένου και τη θέση του. Η σχέση μεταξύ των αντίστοιχων σημείων της εικόνας απαιτεί τη δημιουργία ενός γεωμετρικού μοντέλου της απεικόνισης της κάμερας. Μέσω της λήψης από την κάμερα της πλάκας διάταξης μοτίβων σταθερής απόστασης και του υπολογισμού του αλγόριθμου βαθμονόμησης, μπορεί να ληφθεί το γεωμετρικό μοντέλο της κάμερας, έτσι ώστε να ληφθούν αποτελέσματα μέτρησης και ανακατασκευής υψηλής ακρίβειας. Η επίπεδη πλάκα με διάταξη σχεδίων σταθερού βήματος είναι η πλάκα βαθμονόμησης.
