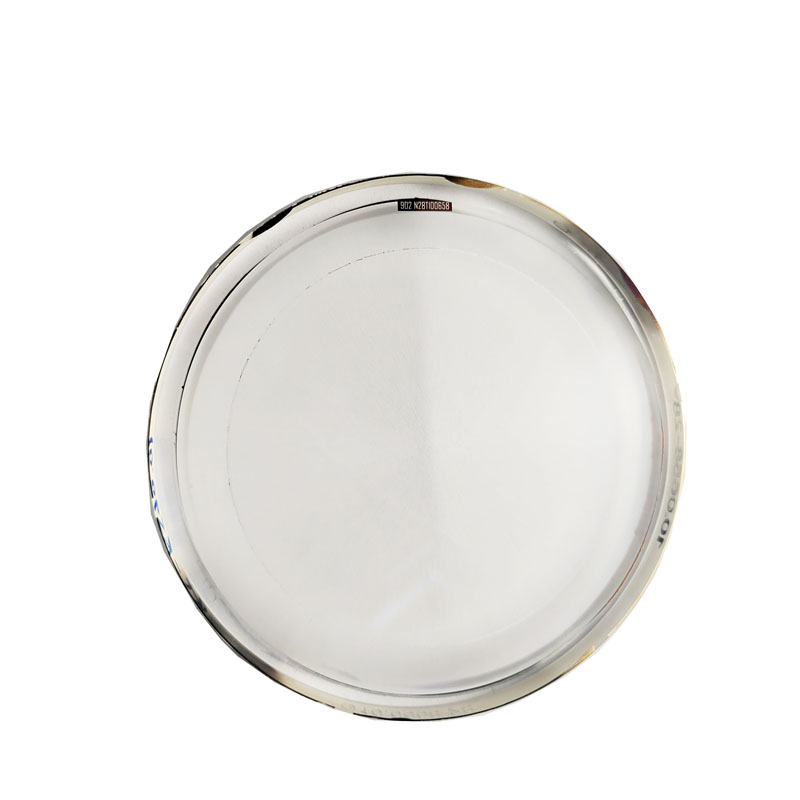

CGH Null CorrectorsΟι (Computer-Generated Hologram Null Correctors) είναι προηγμένες συσκευές οπτικών δοκιμών που χρησιμοποιούνται για τη μέτρηση και τη διόρθωση ανωμαλιών σε οπτικά συστήματα ακριβείας, όπως ασφαιρικούς και ελεύθερου σχήματος φακούς ή καθρέφτες. Χρησιμοποιούν τεχνολογία βασισμένη σε περίθλαση για να δημιουργήσουν μέτωπα κύματος που ταιριάζουν απόλυτα με το ιδανικό σχήμα του υπό δοκιμή οπτικού στοιχείου, επιτρέποντας τη μηδενική δοκιμή υψηλής ακρίβειας.
Τα CGH Null Correctors λειτουργούν χρησιμοποιώντας ένα ολόγραμμα που δημιουργείται από υπολογιστή—ένα πλέγμα περίθλασης ακριβείας—για την παραγωγή ενός μετώπου κύματος αναφοράς. Όταν το φως λέιζερ διέρχεται από το CGH, διαθλάται για να δημιουργήσει ένα μέτωπο κύματος που αντιστοιχεί στο αντίστροφο της αναμενόμενης εκτροπής του οπτικού ελέγχου. Οποιεσδήποτε αποκλίσεις μεταξύ αυτού του μετώπου κύματος αναφοράς και του πραγματικού μετώπου κύματος που ανακλάται από την επιφάνεια δοκιμής καταγράφονται από έναν ανιχνευτή, όπως ένα συμβολόμετρο. Αυτές οι αποκλίσεις αναλύονται για να ποσοτικοποιηθούν τα σφάλματα στην οπτική επιφάνεια.
Οι βασικές αρχές εργασίας περιλαμβάνουν:
Αντιστοίχιση μετώπου κύματος: Το CGH δημιουργεί ένα προσαρμοσμένο μέτωπο κύματος που «μηδενίζει» το ιδανικό σχήμα του οπτικού ελέγχου, μετατρέποντας το ανακλώμενο μέτωπο κύματος σε μια επίπεδη ή απλή σφαιρική αναφορά για εύκολη μέτρηση.
Βαθμονόμηση με βάση τη διάθλαση: Το ολόγραμμα έχει σχεδιαστεί με ακριβή μοτίβα που κατευθύνουν το φως σε συγκεκριμένες τάξεις, με την πρώτη σειρά περίθλασης να χρησιμοποιείται για δοκιμή.
Αντιστοίχιση σφαλμάτων υψηλής ανάλυσης: Τα δεδομένα συμβολομετρίας παρέχουν λεπτομερή προφίλ σφαλμάτων επιφάνειας, επιτρέποντας διορθωτική στίλβωση ή ευθυγράμμιση.
ΜαςCGH Null Correctorsέχουν σχεδιαστεί για μέγιστη ακρίβεια και συμβατότητα με βιομηχανικά πρότυπα συμβολόμετρα. Ακολουθούν οι βασικές παράμετροι του προϊόντος:
Βασικά Χαρακτηριστικά:
Απόδοση περίθλασης > 35% στην πρώτη σειρά
Ακρίβεια μετώπου κύματος υπό νανομέτρο
Συμβατό με μήκη κύματος 632,8 nm (λέιζερ HeNe) ή 1064 nm (λέιζερ IR)
Ειδικά σχεδιασμένο για κάθε συγκεκριμένο οπτικό
Υλικό: Τετηγμένο πυρίτιο ή υπόστρωμα χαλαζία
Εύρος μεγεθών: 25 mm έως 500 mm διάμετρος
Πίνακας παραμέτρων:
| Παράμετρος | Προσδιορισμός |
|---|---|
| Ακρίβεια μετώπου κύματος | < λ/50 RMS (λ = 632.8 nm) |
| Ανοχή ευθυγράμμισης | < 10 τόξο σε κλίση και αποκέντρωση |
| Ακρίβεια τοποθέτησης γραμμής | < 50 nm |
| Συμβατότητα με λέιζερ | Πηγές HeNe, IR ή ορατές πηγές λέιζερ |
| Λειτουργική Απόσταση | Προσαρμόσιμο από 50 mm έως 2000 mm |
| Ποιότητα Επιφανείας | 10-5 σκάψιμο |
Τα CGH Null Correctors είναι απαραίτητα στην αεροδιαστημική, την αστρονομία και τις βιομηχανίες απεικόνισης υψηλής τεχνολογίας για την επικύρωση μεγάλων τηλεσκοπίων, οπτικών λιθογραφίας EUV και καθρεφτών ακριβείας. Η ικανότητά τους να δοκιμάζουν πολύπλοκες οπτικές επιφάνειες χωρίς φυσικούς μηδενικούς φακούς τους καθιστά ευέλικτους και οικονομικά αποδοτικούς.
Τα προϊόντα μας συνδυάζουν δεκαετίες τεχνογνωσίας στην οπτική μηχανική με υπερσύγχρονες διαδικασίες κατασκευής λιθογραφίας. Κάθε CGH είναι σχολαστικά σχεδιασμένο και επαληθευμένο για να διασφαλίζει ανιχνεύσιμη ακρίβεια και επαναλαμβανόμενα αποτελέσματα.
Αν σας ενδιαφέρει πολύΟπτική τεχνολογία Ningbo Zhixingπροϊόντα ή έχετε οποιεσδήποτε ερωτήσεις, μη διστάσετε να το κάνετεεπικοινωνήστε μαζί μας.
