Στον ταχέως εξελισσόμενο τομέα της οπτικής μετρολογίας,CGH Cylinder Nullsέχουν αναδειχθεί ως απαραίτητα εργαλεία για δοκιμές ακριβείας και βαθμονόμηση κυλινδρικών και ασφαιρικών επιφανειών. Αντικαθιστώντας σύνθετες μηχανικές ρυθμίσεις με ολογραφία που δημιουργείται από υπολογιστή (CGH), αυτοί οι διορθωτές μηδενισμού επιτρέπουν την εξαιρετικά ακριβή επαλήθευση της επιφάνειας σε οπτικά συστήματα υψηλής τεχνολογίας, όπως τηλεσκόπια, φακούς κάμερας και όργανα επιθεώρησης ημιαγωγών. Αυτό το άρθρο διερευνάπως, Γιατί, καιΤικαθιστά τα CGH Cylinder Nulls ζωτικής σημασίας για βιομηχανίες που αναζητούν ακρίβεια μικρότερου μεγέθους και οικονομικά αποδοτικές λύσεις δοκιμών, ενώ παράλληλα τονίζει την επαγγελματική αριστεία τουNingbo Zhixing Optical Technology Co., Ltd., κορυφαίος κατασκευαστής στον τομέα αυτό.
Τι είναι τα CGH Cylinder Nulls;
Πώς λειτουργούν τα CGH Cylinder Nulls και γιατί είναι κρίσιμα;
Παράμετροι Προϊόντος και Τεχνικές Προδιαγραφές
Εφαρμογές και Πλεονεκτήματα Απόδοσης
Σχετικά με τη Ningbo Zhixing Optical Technology Co., Ltd.
FAQ – Όλα όσα πρέπει να γνωρίζετε για τα CGH Cylinder Nulls
Περίληψη και Επικοινωνήστε μαζί μας

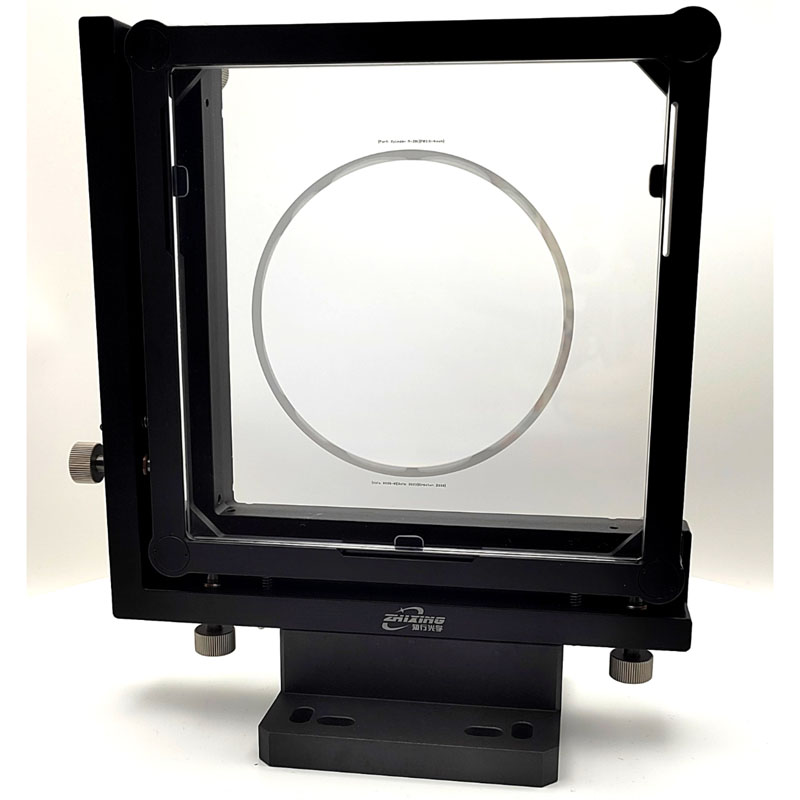

CGH Cylinder Nullsείναι εξειδικευμένα ολογραφικά οπτικά στοιχεία που έχουν σχεδιαστεί για τη δοκιμή και την επαλήθευση του σχήματος της επιφάνειας κυλινδρικών ή ασφαιρικών οπτικών στοιχείων. Αντί να βασίζονται σε παραδοσιακές μηχανικές επιφάνειες αναφοράς, αυτές οι συσκευές χρησιμοποιούν ακριβή υπολογισμένα ολογράμματα για να δημιουργήσουν ένα μέτωπο κύματος αναφοράς. Όταν αυτό το ολογραφικό μέτωπο κύματος αλληλεπιδρά με μια δοκιμαστική επιφάνεια, οποιαδήποτε απόκλιση από το ιδανικό σχήμα γίνεται ορατή ως μοτίβο παρεμβολής.
Το αποτέλεσμα είναι μια άμεση, υψηλής ανάλυσης αξιολόγηση της ακρίβειας της οπτικής επιφάνειας, χωρίς να απαιτούνται ακριβοί μηχανικοί μηδενικοί φακοί.CGH Cylinder Nullsφέρτε την ψηφιακή ακρίβεια στις οπτικές δοκιμές—προσφέροντας ευελιξία, επαναληψιμότητα και ελάχιστο σφάλμα εγκατάστασης.
Η αρχή λειτουργίας του CGH Cylinder Nullsβρίσκεται στη διαθλαστική οπτική. Ένα ολόγραμμα που δημιουργείται από υπολογιστή κωδικοποιείται με ένα σχέδιο φάσης που αντιστοιχεί στο ιδανικό σχήμα της κυλινδρικής οπτικής επιφάνειας που δοκιμάζεται. Όταν μια δέσμη λέιζερ διέρχεται ή ανακλάται από αυτό το ολόγραμμα, δημιουργεί ένα μέτωπο κύματος που ταιριάζει ακριβώς με το θεωρητικό οπτικό σχήμα.
Όταν το μέτωπο κύματος CGH και το μέτωπο κύματος της δοκιμαστικής επιφάνειας επικαλύπτονται, τυχόν ατέλειες εμφανίζονται ως μοτίβα κροσσών. Αυτά τα κρόσσια επιτρέπουν στους οπτικούς μηχανικούς να ανιχνεύουν αποκλίσεις στην καμπυλότητα, την ευθυγράμμιση ή την ομαλότητα της επιφάνειας με ακρίβεια νανομέτρων.
Εξαλείφουν την ανάγκη για δαπανηρούς, βαρείς και εύθραυστους μηδενικούς φακούς.
Απλοποιούν τη δοκιμή πολύπλοκων γεωμετριών.
Παρέχουν αξιόπιστα δεδομένα σε λιγότερο χρόνο, ενισχύοντας την αποδοτικότητα της παραγωγής.
Εξασφαλίζουν ακρίβεια υπομήκους κύματος για βιομηχανίες όπως η αεροδιαστημική, η άμυνα και η οπτική ακριβείας.
Σε έναν κόσμο όπου η ακρίβεια καθορίζει την επιτυχία,CGH Cylinder Nulls παρέχουν τη γέφυρα μεταξύ της πρόθεσης σχεδιασμού και της πραγματικής οπτικής απόδοσης.
Η απόδοση του αCGH Cylinder Nullεξαρτάται από τα ακριβή πρότυπα κατασκευής. Ακολουθούν βασικές προδιαγραφές που καθορίζουν την ποιότητα και την απόδοση:
| Παράμετρος | Προσδιορισμός | Περιγραφή |
|---|---|---|
| Υλικό | Τετηγμένο πυρίτιο / χαλαζία | Υψηλή διαφάνεια και χαμηλή θερμική διαστολή |
| Εύρος μηκών κύματος | 405 nm – 1064 nm | Συμβατό με τα περισσότερα συμβολόμετρα |
| Επιφανειακή Ακρίβεια | λ/20 ή καλύτερα | Εξασφαλίζει ακρίβεια υπονανομέτρων |
| Εύρος διαμέτρου | 25 mm – 300 mm | Προσαρμόσιμο για διαφορετικές οπτικές ρυθμίσεις |
| Τύπος Μοτίβου | Δυαδικό / Πολυεπίπεδο | Βελτιστοποιημένο με βάση τις απαιτήσεις των πελατών |

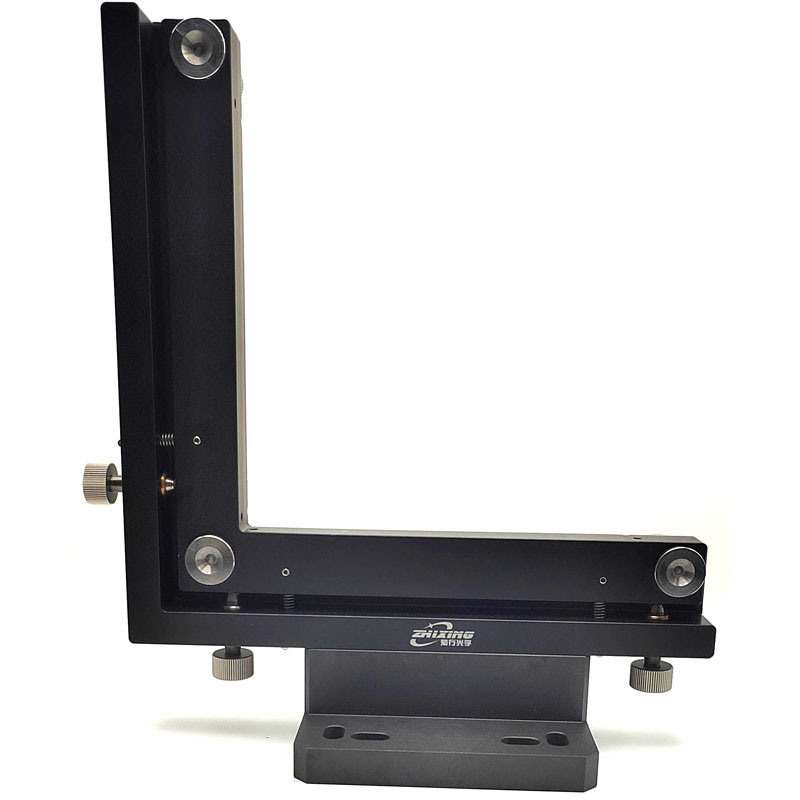

| Επιλογή τοποθέτησης | Προσαρμοσμένο εξάρτημα / Πλάκα | Ευέλικτη ενοποίηση με συστήματα δοκιμών |
| Ιδιοκτησία | Αξία | Σημειώσεις |
|---|---|---|
| Ακρίβεια φάσης | ≤ λ/50 | Υψηλή πιστότητα στη σχεδίαση wavefront |
| Αποδοτικότητα περίθλασης | ≥ 90% | Εξασφαλίζει ισχυρά και καθαρά μοτίβα παρεμβολής |
| Θερμοκρασία λειτουργίας | -20°C έως +80°C | Σταθερό σε διάφορα περιβάλλοντα |
| Κατάσταση Αποθήκευσης | Στεγνό, χωρίς σκόνη | Προστατεύει την ολογραφική επιφάνεια |
| Συμβατότητα επιθεώρησης | Zygo, 4D, Trioptics Systems | Καθολικά συμβατό με μεγάλες μάρκες |
ΚάθεCGH Cylinder Nullέχει σχεδιαστεί και δοκιμαστεί με ανιχνεύσιμη βαθμονόμηση σύμφωνα με τα διεθνή μετρολογικά πρότυπα, διασφαλίζοντας σταθερή ακρίβεια και επαναληψιμότητα.
CGH Cylinder Nullsχρησιμοποιούνται σε διάφορες οπτικές εφαρμογές, όπως:
Επιθεώρηση και ευθυγράμμιση κυλινδρικού φακού
Επαλήθευση ασφαιρικού καθρέφτη
Βαθμονόμηση συγκροτήματος οπτικού συστήματος
Αξιολόγηση επιφάνειας γκοφρέτας ημιαγωγών
Δοκιμές παραγωγής οπτικών αεροδιαστημικής
Ακρίβεια– Επίτευξη ακρίβειας σε επίπεδο νανομέτρων στην ανάλυση μετώπου κύματος.
Αποδοτικότητα– Μειώστε τον χρόνο δοκιμής κατά 60% σε σύγκριση με τις παραδοσιακές μεθόδους.
Κόστους-Αποτελεσματικότητας– Εξαλείψτε την ανάγκη για πολλαπλούς μηχανικούς μηδενικούς φακούς.
Ευκαμψία– Προσαρμόζεται εύκολα για διαφορετικά οπτικά σχέδια.
Ιχνηλασιμότητα– Συμβατό με βιομηχανικά πρότυπα συμβολόμετρα για εύκολη ενσωμάτωση.
Ningbo Zhixing Optical Technology Co., Ltd.είναι ένας παγκοσμίως αναγνωρισμένος κατασκευαστής που ειδικεύεται σε όργανα οπτικών δοκιμών υψηλής ακρίβειας, ολογραφικά στοιχεία και λύσεις μετρολογίας. Με εμπειρία δεκαετιών στον οπτικό σχεδιασμό και την κατασκευή, η εταιρεία έχει χτίσει μια ισχυρή φήμη για την καινοτομία, την αξιοπιστία και την τεχνική εξειδίκευση στον τομέα τηςCGH Cylinder Nullsκαι ολογραφική μετρολογία.
Ningbo Zhixing Optical Technology Co., Ltd.είναι μια τεχνολογική επιχείρηση που εστιάζει στην έρευνα και ανάπτυξη οπτικών συσκευών, όπως Machine Vision Calibration Board, Optical Glass Line Ruler, Photomask κ.λπ. Ο ιδρυτής της εταιρείας αποφοίτησε από το Κινεζικό Science Dean Chunguang Machinery Institute. Η βασική ομάδα έρευνας και ανάπτυξης περιλαμβάνει αρκετούς γιατρούς που αποφοίτησαν από το Ινστιτούτο Οπτικής και Ηλεκτρονικής Changchun, το Πανεπιστήμιο Zhejiang, το Τεχνολογικό Ινστιτούτο του Πεκίνου και άλλες διάσημες εγχώριες οπτοηλεκτρονικές σχολές.
Η εταιρείαμπορεί να ολοκληρώσει το σχεδιασμό οπτικού συστήματος, την επεξεργασία ασφαιρικής επιφάνειας, την παραγωγή ανιχνευτή ασφαιρικής επιφάνειας (CGH), την ανάπτυξη πλακέτας βαθμονόμησης μηχανικής όρασης και άλλες ανάγκες σύμφωνα με τις ανάγκες του πελάτη, ο ανιχνευτής ασφαιρικής επιφάνειας (CGH) έχει ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίας, σπάζοντας το μονοπώλιο των ξένων ομολόγων σε αυτήν την τεχνολογία. Στην ανάπτυξη των σανίδων βαθμονόμησης και πολλών γνωστών επιχειρήσεων στο εσωτερικό και στο εξωτερικό για τη διατήρηση μακροχρόνιας συνεργασίας. Η εταιρική μας κουλτούρα είναι η αναζήτηση νέας γνώσης, η αναζήτηση της αλήθειας από τα γεγονότα, η δημιουργία σημείων αναφοράς με το φως, η δημιουργία επαφής με προϊόντα και η ειλικρινής εξυπηρέτηση των πελατών.
Οι εγκαταστάσεις παραγωγής της εταιρείας είναι εξοπλισμένες με προηγμένα συστήματα λιθογραφίας, επίστρωσης και συμβολομετρικής βαθμονόμησης, διασφαλίζοντας ότι κάθε προϊόν πληροί τα διεθνή πρότυπα οπτικής ακρίβειας. Η ομάδα οπτικών μηχανικών και ειδικών μετρολογίας της Ningbo Zhixing συνεργάζεται στενά με πελάτες για την παροχή προσαρμοσμένων λύσεων για εργαστήρια Ε&Α, αεροδιαστημικά ιδρύματα και κατασκευαστές οπτικών σε όλο τον κόσμο.
Ε1: Σε τι χρησιμοποιείται το CGH Cylinder Null;
A1: Χρησιμοποιείται για τη μέτρηση και την επαλήθευση της επιφανειακής ακρίβειας κυλινδρικών ή ασφαιρικών οπτικών εξαρτημάτων κατά την κατασκευή ή τη δοκιμή.
Ε2: Πόσο ακριβή είναι τα CGH Cylinder Nulls;
A2: Συνήθως, επιτυγχάνουν ακρίβεια φάσης ≤ λ/50, εξασφαλίζοντας επαλήθευση της επιφάνειας υπό νανομέτρο.
Ε3: Τι εύρος μήκους κύματος υποστηρίζουν;
A3: Τα περισσότερα CGH Cylinder Nulls λειτουργούν εντός 405–1064 nm, συμβατά με διάφορα συμβολόμετρα.
Ε4: Μπορώ να προσαρμόσω το σχέδιο;
Α4: Ναι. Η Ningbo Zhixing Optical Technology Co., Ltd. προσφέρει πλήρως προσαρμοσμένα σχέδια, διαμέτρους και επιλογές τοποθέτησης.
Ε5: Είναι συμβατά με κοινά συμβολόμετρα;
Α5: Απολύτως. Μπορούν να ενσωματωθούν με Zygo, 4D και άλλα τυπικά συστήματα.
Ε6: Ποια υλικά χρησιμοποιούνται για την κατασκευή;
A6: Συντηγμένο πυρίτιο ή χαλαζία χρησιμοποιείται για να εξασφαλίσει θερμική σταθερότητα και οπτική διαύγεια.
Ε7: Πώς αποθηκεύονται ή διατηρούνται τα CGH Cylinder Nulls;
A7: Αποθηκεύστε τα σε στεγνό περιβάλλον χωρίς σκόνη και χειριστείτε με καθαρά γάντια για να προστατεύσετε το ολογραφικό μοτίβο.
Ε8: Πώς βελτιώνουν την αποδοτικότητα της παραγωγής;
A8: Μειώνουν σημαντικά τον χρόνο εγκατάστασης και εξαλείφουν την ανάγκη για πολλαπλά μηχανικά οπτικά στοιχεία αναφοράς.
Ε9: Είναι κατάλληλα για περιβάλλοντα υψηλής θερμοκρασίας;
A9: Ναι, τα περισσότερα σχέδια είναι σταθερά μεταξύ -20°C και +80°C.
Ε10: Πού μπορώ να παραγγείλω CGH Cylinder Nulls;
A10: Μπορείτε να επικοινωνήσετε απευθείαςNingbo Zhixing Optical Technology Co., Ltd.για ερωτήσεις, προσφορές και τεχνικές διαβουλεύσεις.
Στο σημερινό ανταγωνιστικό περιβάλλον παραγωγής οπτικών,CGH Cylinder Nullsμεταμορφώνουν τον τρόπο με τον οποίο δοκιμάζονται και επικυρώνονται τα οπτικά στοιχεία ακριβείας. Παρέχοντας ψηφιακή ακρίβεια, εξοικονόμηση κόστους και λειτουργική απόδοση, αντιπροσωπεύουν ένα ζωτικό άλμα προς τα εμπρός για την οπτική μηχανική.
Ningbo Zhixing Optical Technology Co., Ltd.στέκεται ως αξιόπιστος συνεργάτης για επιχειρήσεις που αναζητούν προσαρμοσμένες λύσεις οπτικών δοκιμών που πληρούν τα υψηλότερα διεθνή πρότυπα. Είτε χρειάζεστε τυπικά ολογραφικά nulls είτε εξατομικευμένα σχέδια για μοναδικά οπτικά συστήματα, η ομάδα ειδικών τους παρέχει τεχνική υποστήριξη από άκρο σε άκρο.
📩ΕπαφήΜας:
Για τεχνικές συμβουλές, προσαρμογή προϊόντος ή μαζικές παραγγελίες τουCGH Cylinder Nulls, επικοινωνήστε με την επαγγελματική ομάδα στη διεύθυνσηNingbo Zhixing Optical Technology Co., Ltd.μέσω της επίσημης ιστοσελίδας ή του email τους. Ζήστε την ακρίβεια, την αξιοπιστία και την καινοτομία σε κάθε οπτική λύση.
