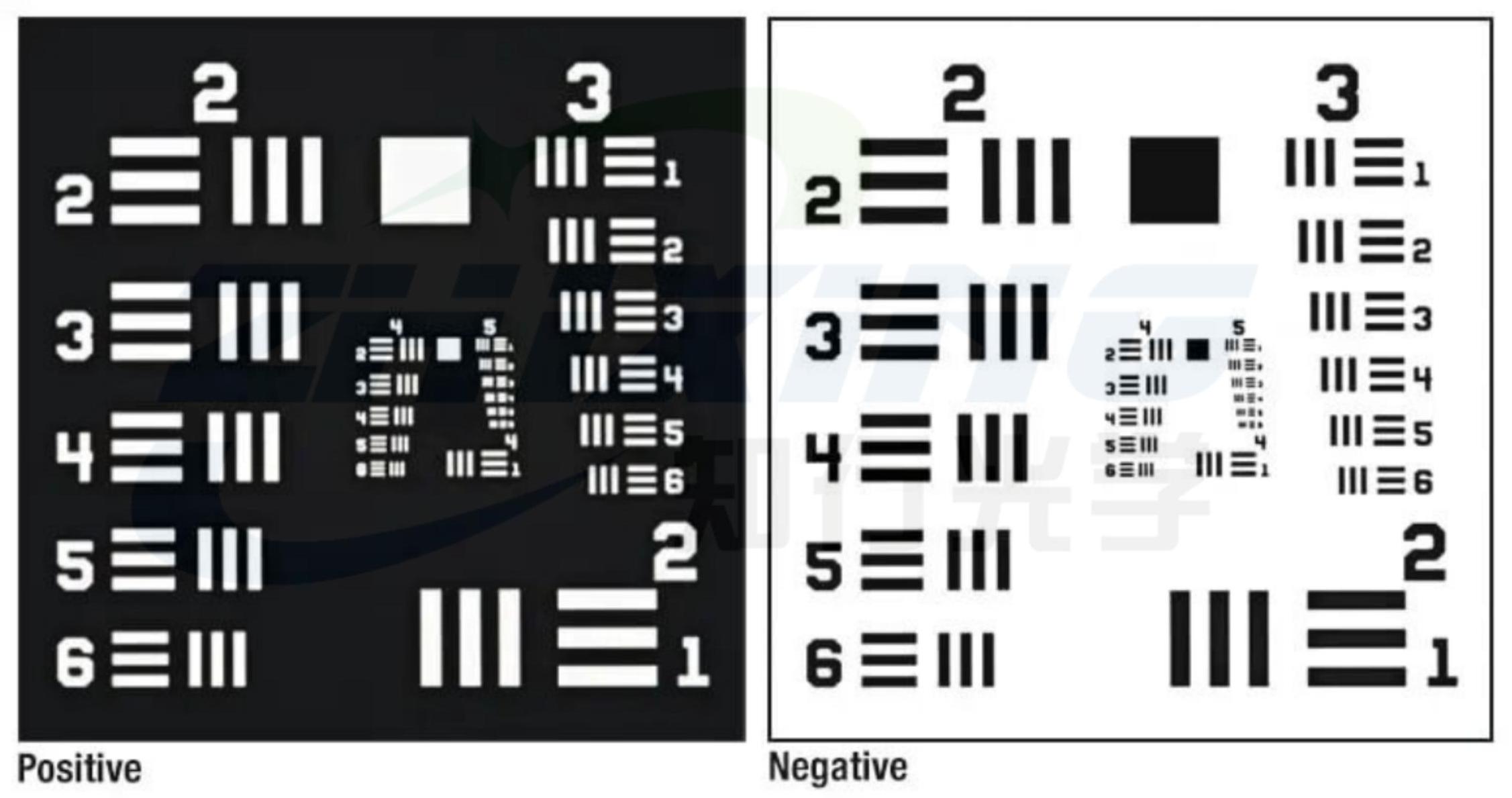

01 Ποιος είναι ο Τυπικός στόχος επίλυσης του Στρατού των ΗΠΑ; Ο Πρότυπος στόχος ανάλυσης του Στρατού των ΗΠΑ (USAF 1951 Resolution Target) είναι ένα από τα πιο ευρέως χρησιμοποιούμενα εργαλεία τυπικής ανάλυσης στην οπτική βιομηχανία. Χρησιμοποιεί μια τυποποιημένη διάταξη ασπρόμαυρων γραμμών για να προσδιορίσει τη μικρότερη λεπτομέρεια που μπορεί να επιλύσει ένας φακός.
Με απλά λόγια: ο αριθμός των γραμμών που μπορεί να διαχωρίσει σαφώς ένας φακός αντιπροσωπεύει την δύναμή της ανάλυσης. Επειδή η μέθοδος δοκιμής είναι διαισθητική και τυποποιημένη, ο πίνακας δοκιμών ανάλυσης στρατιωτικών προτύπων των ΗΠΑ χρησιμοποιείται εδώ και καιρό για:
◆ Επαλήθευση Ε&Α οπτικού φακού
◆ Εργοστασιακή δοκιμή απόδοσης φακών
◆ Αξιολόγηση ανάλυσης συστήματος απεικόνισης
◆ Βαθμονόμηση και αποδοχή οπτοηλεκτρονικού εξοπλισμού. Για φακούς υψηλής τεχνολογίας, έχει γίνει απαραίτητο πρότυπο δοκιμών.
02 Γιατί δεν μπορούμε να βασιστούμε αποκλειστικά στη δοκιμή μετώπου κύματος; Η δοκιμή μετώπου κύματος μπορεί να αξιολογήσει την οπτική ποιότητα του ίδιου του φακού, όπως:
◆ Σφάλμα σχήματος επιφάνειας
◆ Έλεγχος εκτροπής
◆ Δείκτης RMS/PV.
Ωστόσο, σε εφαρμογές πραγματικού κόσμου, ο τελικός αντίκτυπος στην απόδοση της απεικόνισης περιλαμβάνει επίσης:
◆ Ταίριασμα μεγέθους pixel CCD/CMOS
◆ Σφάλμα συσκευασίας αισθητήρα
◆ Ακρίβεια συναρμολόγησης συστήματος
◆ Πραγματική κατάσταση εστίασης.
Με άλλα λόγια, η δοκιμή μετώπου κύματος μετρά τον ίδιο τον φακό, ενώ οι στρατιωτικές δοκιμές προτύπων των ΗΠΑ επαληθεύουν ολόκληρο το οπτοηλεκτρονικό σύστημα. Αυτό που ενδιαφέρει τους πελάτες τελικά δεν είναι οι θεωρητικές παράμετροι του φακού, αλλά το αν το σύστημα μπορεί πραγματικά να επιλύσει τις λεπτομέρειες του στόχου. Αυτός είναι ακριβώς ο λόγος που οι δοκιμές στρατιωτικών προτύπων των ΗΠΑ είναι αναντικατάστατες.

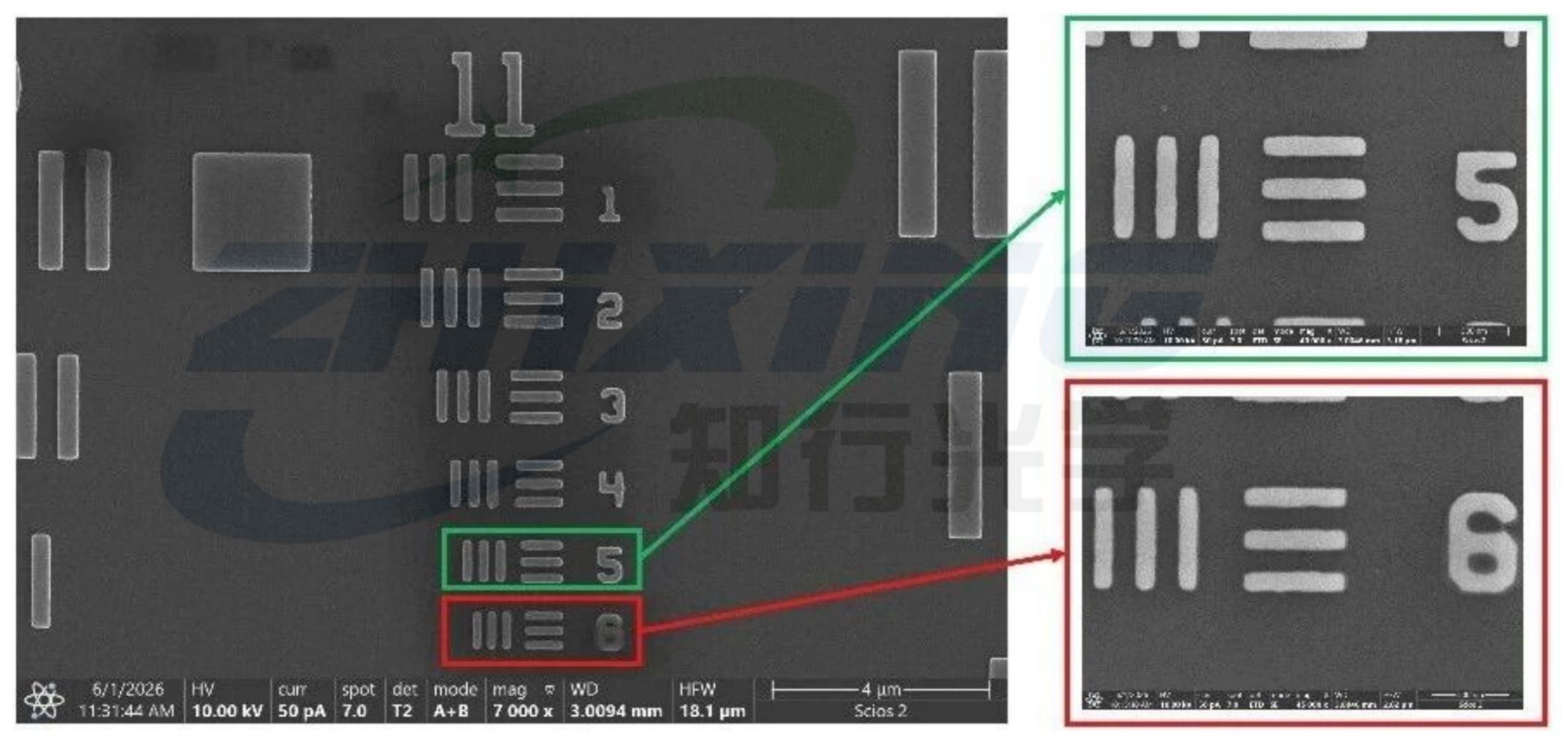

03. USAF Group 11: Challenging the Limits of 3500 Line Pairs. Για να καλύψει τις ανάγκες δοκιμών των φακών εξαιρετικά υψηλής ανάλυσης, η Ningbo Zhixing Optics κυκλοφόρησε τον στόχο δοκιμής εξαιρετικά υψηλής ανάλυσης USAF Group 11, που υποστηρίζει έως και 3500 ζεύγη γραμμών/mm. Αυτό σημαίνει ότι το ελάχιστο πλάτος γραμμής είναι κοντά στα 140 nm. Αυτό το μέγεθος πλησιάζει την κλίμακα της κατασκευής μικρο-νανο ημιαγωγών. Η πραγματική πρόκληση δεν είναι απλώς η «δημιουργία» της εικόνας, αλλά η διασφάλιση της επαρκούς ακρίβειάς της. Αυτό περιλαμβάνει:
◆ Εξαιρετικά υψηλή ακρίβεια ελέγχου εύρους γραμμής
◆ Ποιότητα καθαρού και αιχμηρού άκρου
◆ Σταθερή και αξιόπιστη απόδοση αντίθεσης
◆ Έλεγχος συνοχής εικόνας πλήρους σελίδας.
Διότι: ο ίδιος ο στόχος δοκιμής πρέπει να είναι πιο ακριβής από τον φακό που δοκιμάζεται για να έχουν νόημα τα αποτελέσματα της δοκιμής.
04 Γιατί οι φακοί προηγμένης τεχνολογίας εξαρτώνται όλο και περισσότερο από τους Στρατιωτικούς Τυποποιημένους Στόχους Δοκιμών 11 Σετ των ΗΠΑ;
Καθώς οι δυνατότητες ανάλυσης φακών συνεχίζουν να βελτιώνονται, οι παραδοσιακοί στόχοι δοκιμής χαμηλής μεγέθυνσης δεν επαρκούν πλέον για τις ανάγκες επαλήθευσης.
Ειδικά στα ακόλουθα σενάρια εφαρμογής: ◆Επιθεώρηση γκοφρέτας ημιαγωγών ◆AOI (Αυτόματη Οπτική Επιθεώρηση) ◆Βιομηχανικά συστήματα όρασης υψηλών pixel ◆Ερευνητικός εξοπλισμός μικροσκοπικής απεικόνισης Η ικανότητα του συστήματος να εντοπίζει μικρότερα ελαττώματα και να ανακατασκευάζει λεπτότερες δομές συχνά εξαρτάται από: Η ανάλυση του συστήματος σε πραγματικές συνθήκες.
Οι στόχοι δοκιμής 11-σετ Στρατιωτικών Προτύπων των ΗΠΑ υψηλής ακρίβειας είναι κρίσιμα εργαλεία για την επαλήθευση αυτής της ικανότητας.
05 Ένας αξιόπιστος στόχος δοκιμής καθορίζει την αξιοπιστία της δοκιμής Πολλοί άνθρωποι εστιάζουν στους φακούς, αλλά παραβλέπουν εύκολα τα ίδια τα πρότυπα δοκιμών.
Στην πραγματικότητα: Μόνο ένα αρκετά ακριβές γράφημα ανάλυσης μπορεί να μετρήσει πραγματικά την απόλυτη απόδοση του φακού.
Η Ningbo Zhixing Optics ειδικεύεται στην κατασκευή μικρο/νανοδομών εξαιρετικά ακριβείας, παρέχοντας υψηλή ποιότητα:
◆ Διάγραμμα ανάλυσης στρατιωτικών προτύπων των ΗΠΑ ◆Στόχοι δοκιμής ζεύγους γραμμών εξαιρετικά υψηλών ◆ Προσαρμοσμένα μοτίβα δοκιμής υψηλής ακρίβειας Παροχή πιο αξιόπιστης υποστήριξης επαλήθευσης ανάλυσης για οπτικά συστήματα προηγμένης τεχνολογίας.
Καθώς η απόδοση του φακού πλησιάζει τα όριά της, τα πρότυπα δοκιμών πρέπει επίσης να αναβαθμιστούν ανάλογα.
Τα σύνολα 11 στρατιωτικών προτύπων των ΗΠΑ (3500 ζεύγη γραμμών) στόχων δοκιμής εξαιρετικά υψηλής ανάλυσης δεν είναι απλώς ένα εργαλείο δοκιμών, αλλά και ένα βασικό πρότυπο επαλήθευσης που συνδέει τη «θεωρητική αριστεία» και την «διαύγεια του πραγματικού κόσμου».
