01 Δοκιμή μετώπου κύματος: Προσδιορισμός της ακρίβειας του συστήματος
Μέτρα δοκιμής μετώπου κύματος:
Ο βαθμός στον οποίο το μέτωπο κύματος αποκλίνει από την ιδανική κατάσταση μετά τη διέλευση του φωτός από το σύστημα.
Οι κοινοί δείκτες περιλαμβάνουν:
◆PV (Αιχμή σε κατώτατη τιμή)
◆RMS (Τετράγωνο μέσης ρίζας)
◆ Ανάλυση εκτροπής Zernike
Βοηθά στον προσδιορισμό:
◆Σφαιρική εκτροπή
◆Κώμα
◆Αστιγματισμός
◆ Απόκλιση συναρμολόγησης/προσαρμογής

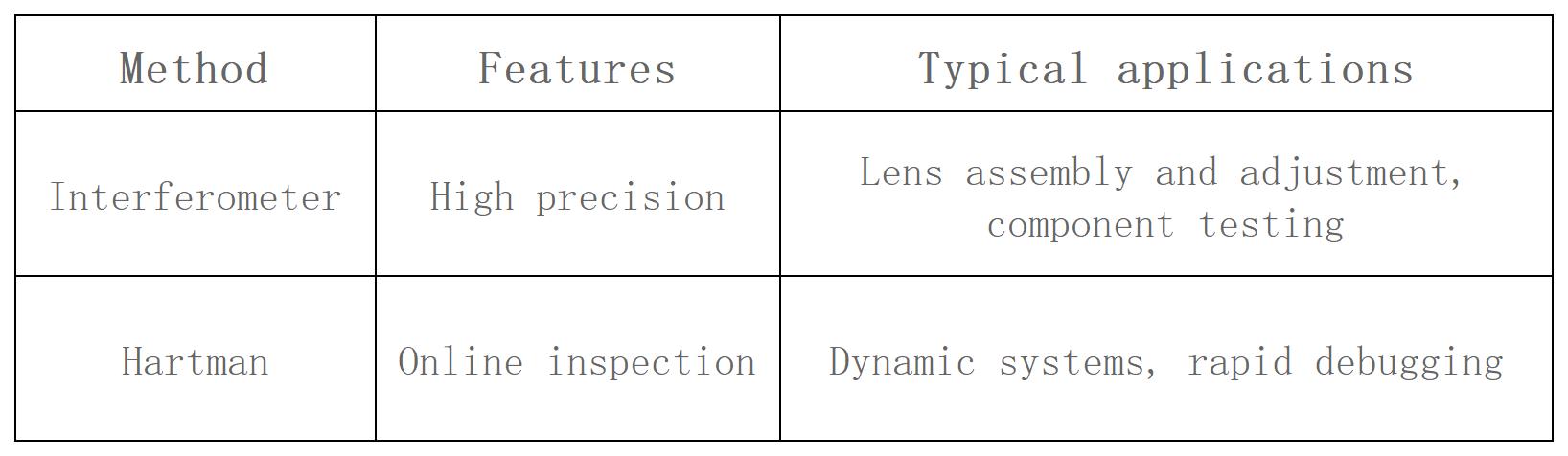

Κοινές μέθοδοι δοκιμών
02 Δοκιμή MTF: Βλέποντας εάν το σύστημα μπορεί τελικά να "Δει καθαρά"
Το MTF (Modulation Transfer Function) περιγράφει:
Η ικανότητα του συστήματος να διατηρεί τις λεπτομέρειες και την αντίθεση της εικόνας.
Ένα υψηλότερο MTF υποδηλώνει μια πιο καθαρή εικόνα.
Σε σύγκριση με το μέτωπο κύματος, το MTF προσεγγίζει περισσότερο το τελικό αποτέλεσμα που βλέπει ο πελάτης.

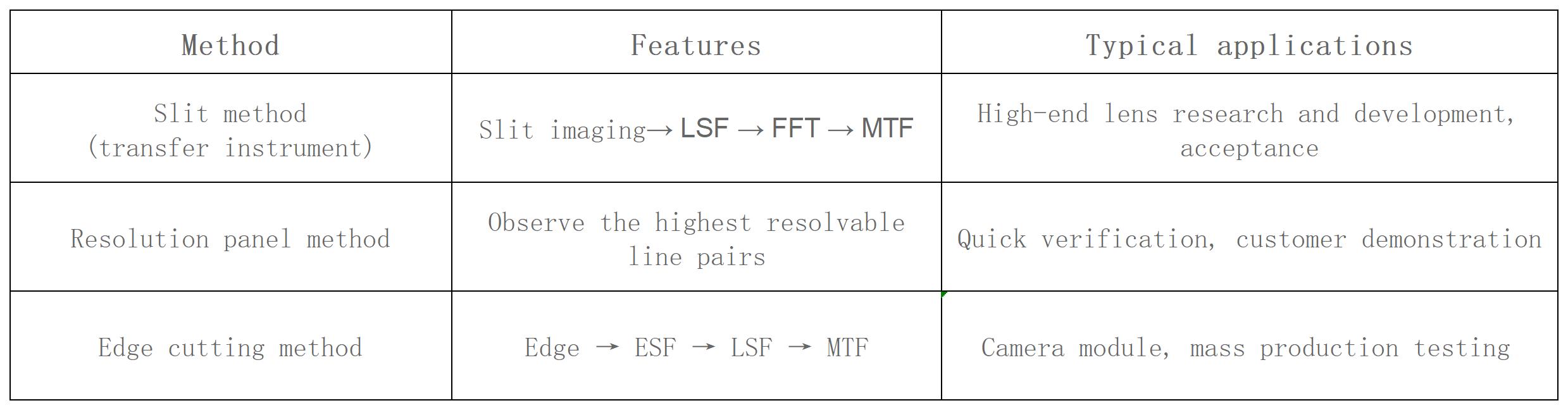

Κοινές μέθοδοι δοκιμής MTF
Μεταξύ αυτών, το σύστημα Trioptics, που συνήθως αναφέρεται στη βιομηχανία, ανήκει συνήθως στη μέθοδο σάρωσης σχισμής, η οποία είναι σήμερα μία από τις τυπικές μεθόδους για τη δοκιμή φακών υψηλής τεχνολογίας.

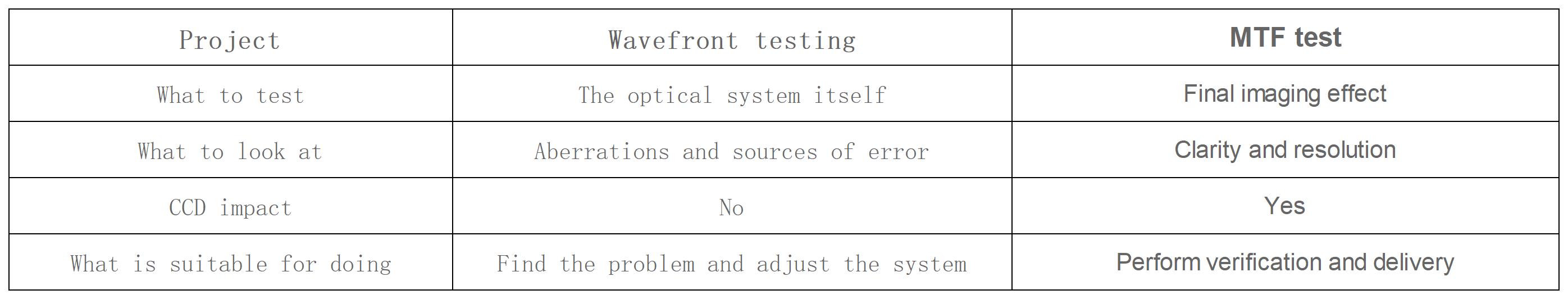

03 Wavefront εναντίον MTF: Ποιες είναι οι διαφορές;
Εν συντομία:
Το Wavefront σας λέει "γιατί είναι ασαφές". Το MTF σας λέει "είτε είναι ξεκάθαρο είτε όχι.
04 Μπορούν τα δύο να μετατραπούν μεταξύ τους;
Θεωρητικά, ναι, γιατί: Wavefront → PSF → MTF, που σημαίνει ότι τα δεδομένα μετώπου κύματος μπορούν να χρησιμοποιηθούν για την εξαγωγή του θεωρητικού MTF.
Ωστόσο, στην πραγματικότητα: ο πραγματικός ΠΜΔ επηρεάζεται επίσης από τα ακόλουθα:
◆Μέγεθος pixel CCD/CMOS
◆Συχνότητα δειγματοληψίας
◆Δομή μικροφακού
◆Σφάλματα συναρμολόγησης και ρύθμισης
◆Ηλεκτρονικός θόρυβος
Επομένως: Τα δεδομένα Wavefront παρέχουν θεωρητική απόδοση. Το MTF μετρά την πραγματική απόδοση του συστήματος.

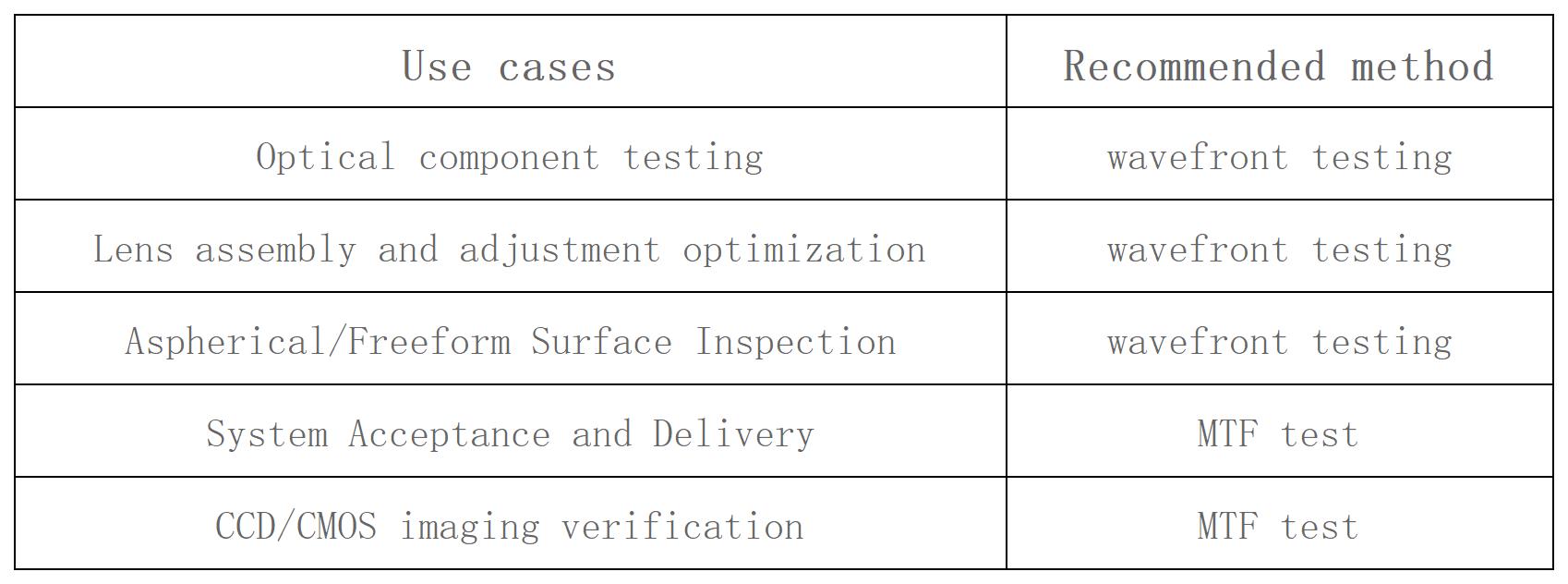

05 Πότε να μετρήσετε το μέτωπο κύματος; Πότε να μετρήσετε το MTF;
Η βέλτιστη πρακτική συνήθως περιλαμβάνει πρώτα τη βελτιστοποίηση του συστήματος με τη χρήση δοκιμών μετώπου κύματος και, στη συνέχεια, την επικύρωση των αποτελεσμάτων χρησιμοποιώντας MTF (μέσος συντελεστής μετασχηματισμού).
Σύναψη
Η δοκιμή μετώπου κύματος και η δοκιμή MTF δεν είναι υποκατάστατα, αλλά μάλλον συμπληρωματικά.
Η δοκιμή μετώπου κύματος είναι ένα διαγνωστικό εργαλείο. Η MTF είναι η τελική απάντηση.
Μια πραγματικά ολοκληρωμένη αξιολόγηση της ποιότητας του συστήματος απαιτεί τον συνδυασμό και των δύο.
Μόνο έτσι μπορούμε πραγματικά να πετύχουμε:
Από τη «θεωρητικά άριστη» στην «πρακτικά σαφή κατανόηση».
