Στη βιομηχανία οπτικών κατασκευών, πολλοί άνθρωποι που εργάζονται με κυλινδρικούς φακούς αντιμετώπισαν αυτή τη δύσκολη στιγμή: ένας πωλητής μόλις έλαβε το σχέδιο κυλινδρικού φακού ενός πελάτη ή η Ε&Α μόλις ολοκλήρωσε τη σχεδίαση ενός νέου φακού, μόνο για να τον παραδώσει στον μηχανικό διεργασίας ή δοκιμής. Όλοι μαζεύονται γύρω από το σχέδιο, αναπόφευκτα αναρωτιούνται:
"Με ποιο μοντέλο CGH θα πρέπει να συνδυαστεί αυτός ο κύλινδρος για δοκιμή;"
"Ποια κατεύθυνση υπολογίζεται το Fno του; Πώς μπορώ να ταιριάξω το συμβολόμετρο για να αποφύγω την υπερχείλιση;"
Πράγματι, η επιλογή ενός κυλινδρικού CGH ήταν πάντα μια τεχνική εργασία. Πρέπει να υπολογίσετε την ακτίνα καμπυλότητας, να προσδιορίσετε την κατεύθυνση της γεννήτριας και να εξετάσετε το διάφραγμα του συμβολόμετρου. Οι χειροκίνητοι υπολογισμοί είναι χρονοβόροι και επιρρεπείς σε σφάλματα.
Η εξέταση δεν πρέπει να είναι τόσο επώδυνη.
Για να επιτρέψουμε σε όλους να αποχαιρετήσουν εντελώς την εποχή της «τυφλής μαντείας» του μοντέλου από σχέδια, αναπτύξαμε ένα έξυπνο κυλινδρικό λογισμικό αυτόματης επιλογής CGH.
Τώρα, δεν χρειάζεται πλέον να περιηγηθείτε σε παχύρρευστα εγχειρίδια παραμέτρων ή να εκτελέσετε σύνθετες γεωμετρικές παραμέτρους. Απλώς πρέπει να γίνετε ειδικός "συμπληρώστε το κενό" σε ένα δευτερόλεπτο, πληκτρολογώντας τα βασικά δεδομένα από τα σχέδιά σας:
Σχήμα κυλίνδρου και κυρτότητα (επιφάνεια ή γραμμή; κοίλη ή κυρτή;)
Ακτίνα καμπυλότητας
Διαστάσεις μετάδοσης φωτός σε δύο κατευθύνσεις (κατά μήκος της γεννήτριας και κάθετα στη γεννήτρια)
Τα υπόλοιπα τα χειρίζεται το λογισμικό. Κάντε κλικ στο "OK" και το σύστημα θα καθορίσει αυτόματα και θα προτείνει με ακρίβεια το πιο κατάλληλο μοντέλο CGH και το καλύτερο σχέδιο αντιστοίχισης Fno!
Σε αυτό το άρθρο, θα σας μεταφέρουμε σε μια πρακτική εμπειρία με αυτό το "εργαλείο επιλογής", βλέποντας πώς απλοποιεί τις πολύπλοκες εργασίες προετοιμασίας για την επιθεώρηση κυλίνδρων ώστε να "εισάγετε μόνο τέσσερις παραμέτρους".
Ιστοσελίδα επιλογής
http://www.zhixingoptics.com/xuanxing
Διεπαφή επιλογής

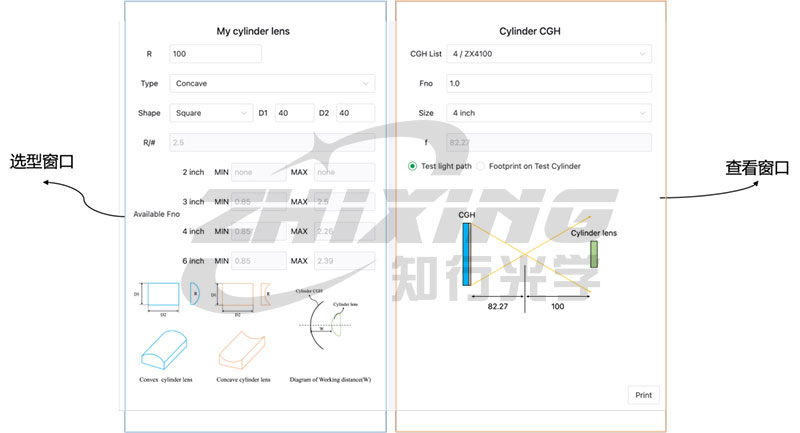

Αφού εισαγάγετε τη διεύθυνση URL, θα εμφανιστεί η διεπαφή που φαίνεται στην Εικόνα 1, η οποία περιέχει δύο παράθυρα.
Το μπλε πλαίσιο στα αριστερά είναι το παράθυρο επιλογής, του οποίου η κύρια λειτουργία είναι η εισαγωγή κυλινδρικών παραμέτρων, συμπεριλαμβανομένων της τιμής R, της κυρτότητας (Τύπος, που μπορεί να εναλλάσσεται μεταξύ Κοίλου και Κυρτού), σχήματος (Σχήμα, που μπορεί να εναλλάσσεται μεταξύ τετραγώνου, κύκλου και έλλειψης) και το μέγεθος.
Το κίτρινο πλαίσιο στα δεξιά είναι το παράθυρο προβολής, κυρίως για την προβολή των μοντέλων που πωλούνται από την εταιρεία μας και την κάλυψη της ασφαιρικής επιφάνειας που πρόκειται να δοκιμαστεί.
Εικόνα 1: Συνολικό διάγραμμα διεπαφής του εργαλείου επιλογής
I. Παράθυρο επιλογής
Το μπλε πλαίσιο στα αριστερά είναι το παράθυρο επιλογής, το οποίο έχει δύο κύριες λειτουργίες:
◆Λειτουργία 1: Εισαγωγή παραμέτρων κυλινδρικού καθρέφτη
R: Ακτίνα καμπυλότητας του κυλινδρικού κατόπτρου. Εισαγάγετε μια απόλυτη τιμή.
Τύπος: Επιλέξτε είτε κοίλο είτε κυρτό.
Σχήμα: Επιλέξτε το σχήμα του κυλινδρικού καθρέφτη (ορθογώνιο ή ελλειπτικό, το τετράγωνο και ο κύκλος είναι ειδικές μορφές ορθογωνίου και έλλειψης, αντίστοιχα).
D1: Διάφραγμα με κατεύθυνση καμπυλότητας.
D2: Διάφραγμα χωρίς κατεύθυνση καμπυλότητας.
R/#: F/# του κυλινδρικού καθρέφτη. Αυτό δεν μπορεί να εισαχθεί. υπολογίζεται αυτόματα.
W: Όταν έχει επιλεγεί το Convex για το Type, πρέπει να εισαχθεί η απόσταση εργασίας (αξονική απόσταση CGH από την κορυφή του κυλίνδρου). Για λόγους ασφαλείας, συνιστάται να ρυθμίσετε την απόσταση σε 10 mm ή περισσότερο.
◆Λειτουργία 2: Έξοδος Προτεινόμενα εύρη Fno για διαφορετικά μεγέθη

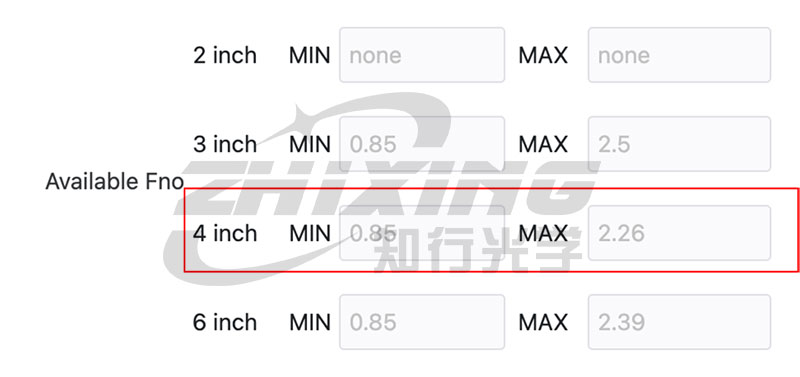

Αφού εισαγάγετε τις σχετικές παραμέτρους για τον κυλινδρικό φακό, το λογισμικό θα παράγει προτεινόμενες περιοχές Fno για διαφορετικά μεγέθη. Εάν οι παράμετροι για τον κυλινδρικό φακό που θα δοκιμαστεί έχουν εισαχθεί στο πλαίσιο επιλογής στο Σχήμα 1, το λογισμικό επιλογής θα παράγει τις προτεινόμενες περιοχές Fno όπως φαίνεται στο Σχήμα 2:
Για φακούς 2 ιντσών, θα εμφανιστεί η ένδειξη "none", υποδεικνύοντας ότι δεν υπάρχουν διαθέσιμα μοντέλα για φακούς 2 ιντσών. Διατίθενται όλα μοντέλα για φακούς 3 ιντσών, 4 ιντσών και 6 ιντσών.
Για οθόνες 3 ιντσών, το Fno κυμαίνεται από 0,85 έως 2,5. Αναφερόμενοι στον πίνακα στο Παράρτημα 1, τρία μοντέλα είναι διαθέσιμα για οθόνες 3 ιντσών: ZX3100, ZX3150 και ZX3200.
Για οθόνες 4 ιντσών, το Fno κυμαίνεται από 0,85 έως 2,26. Αναφερόμενοι στον πίνακα στο Παράρτημα 1, τρία μοντέλα είναι διαθέσιμα για οθόνες 4 ιντσών: ZX4100, ZX4150 και ZX4200.
Για οθόνες 6 ιντσών, το Fno κυμαίνεται από 0,85 έως 2,39. Αναφερόμενοι στον πίνακα στο Παράρτημα 1, τρία μοντέλα είναι διαθέσιμα για οθόνες 6 ιντσών: ZX6100, ZX6150 και ZX6200.
Εικόνα 2: Συνιστώμενη επιλογή μοντέλου

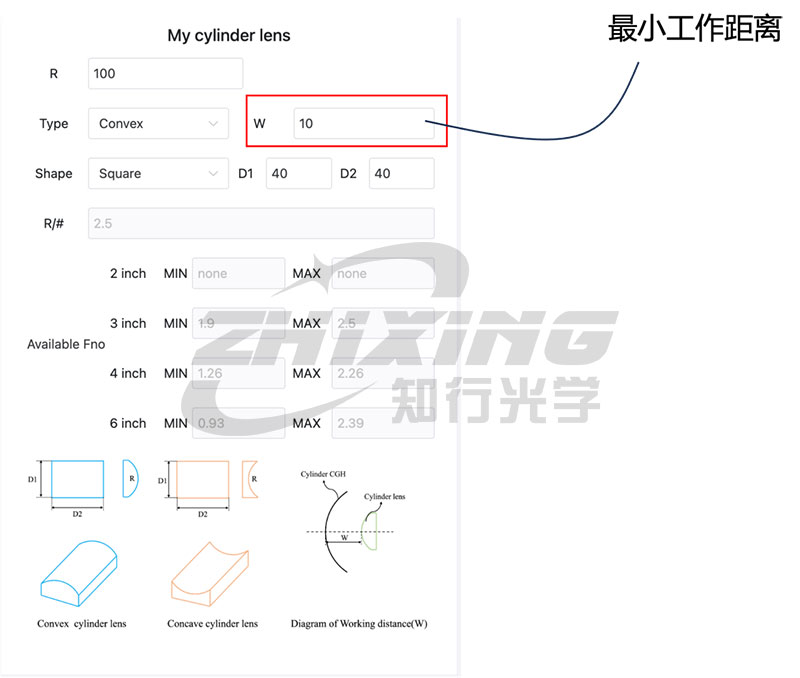

Το παραπάνω δείχνει την επιλογή μιας κοίλης επιφάνειας. Εάν μια κυλινδρική επιφάνεια με τις ίδιες παραμέτρους αλλάξει σε κυρτή επιφάνεια, η διεπαφή επιλογής είναι η εξής. W είναι η ελάχιστη απόσταση μεταξύ της γραφικής επιφάνειας CGH και του σταθερού σημείου της κυρτής επιφάνειας (συνιστάται να είναι μεγαλύτερη από 10 mm).
Εικόνα 3: Διεπαφή επιλογής κυρτής επιφάνειας
Για οθόνες 2 ιντσών "none", υποδεικνύοντας ότι δεν υπάρχουν διαθέσιμα μοντέλα.
Για οθόνες 3 ιντσών, το Fno κυμαίνεται από 1,9 έως 2,5. Αναφερόμενοι στο Παράρτημα 1, μπορείτε να επιλέξετε το μοντέλο 3 ιντσών ZX3200.
Για οθόνες 4 ιντσών, το Fno κυμαίνεται από 1,26 έως 2,26. Αναφερόμενοι στο Παράρτημα 1, μπορείτε να επιλέξετε τα μοντέλα ZX4150 και ZX4200 4 ιντσών.
Για οθόνες 6 ιντσών, το Fno κυμαίνεται από 0,93 έως 2,39. Αναφερόμενοι στο Παράρτημα 1, μπορείτε να επιλέξετε τα μοντέλα ZX6100, ZX6150 και ZX6200 6 ιντσών.
II. Προβολή παραθύρου
Το κίτρινο πλαίσιο στα δεξιά είναι το παράθυρο προβολής, το οποίο έχει δύο κύριες λειτουργίες:
◆Λειτουργία 1: Προβολή διαθέσιμων μοντέλων με βάση την προτεινόμενη περιοχή Fno στα αριστερά.

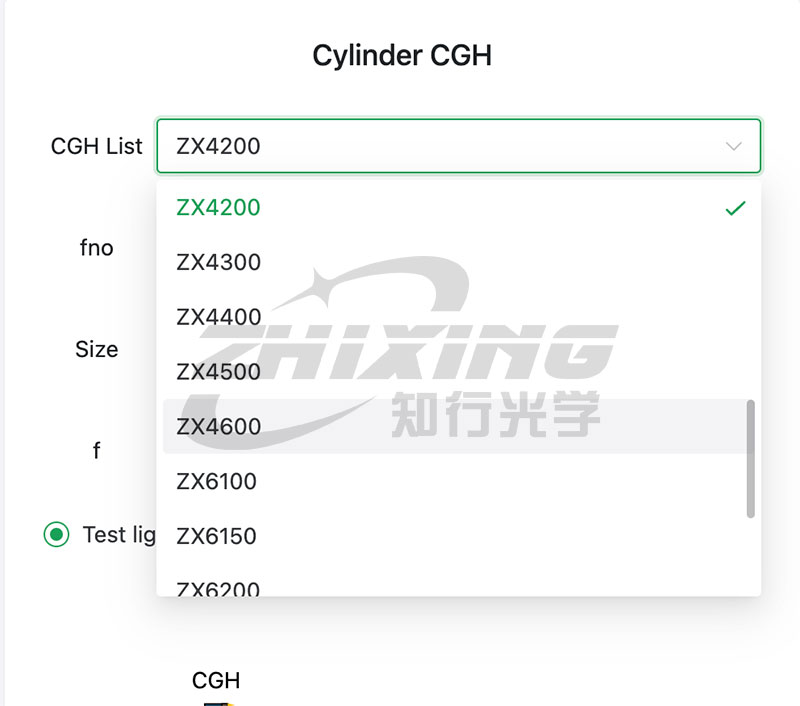

Σε αυτό το παράδειγμα, το ZX4200 επιλέγεται από το αναπτυσσόμενο μενού στη στήλη CGHlist. Τα Fno, Μέγεθος και F υπολογίζονται αυτόματα.
Εικόνα 4: Αναπτυσσόμενο παράθυρο μοντέλου
Μπορείτε να δείτε δύο διαγράμματα:

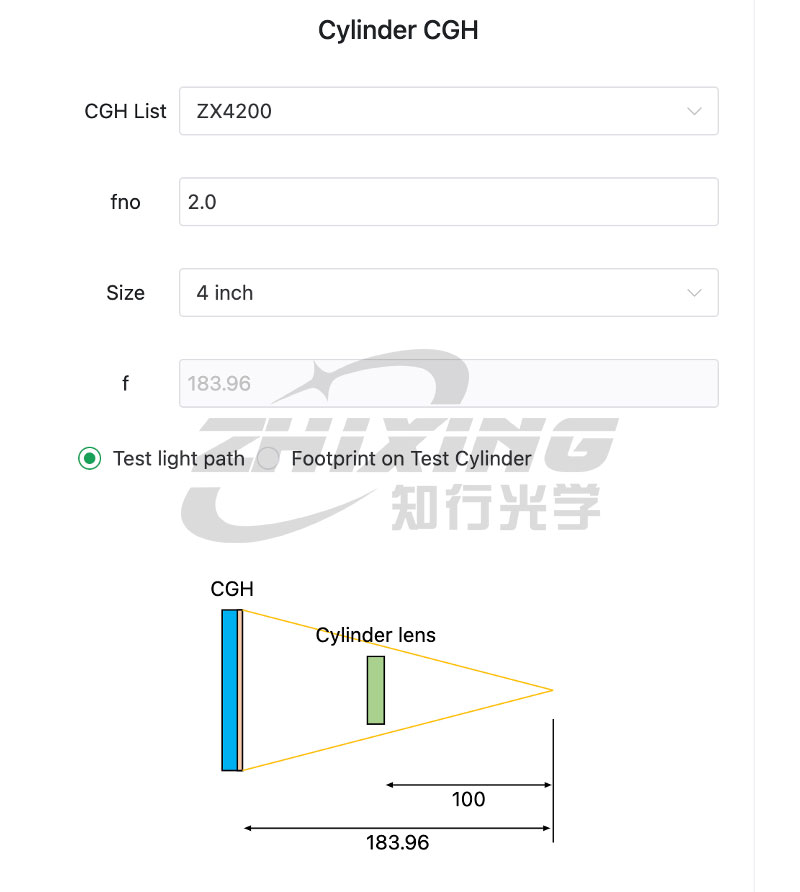

1) Διάγραμμα οπτικής διαδρομής (συμπεριλαμβανομένων πληροφοριών απόστασης), όπως φαίνεται στο Σχήμα 5:
Εικόνα 5: Δοκιμαστικό διάγραμμα οπτικής διαδρομής

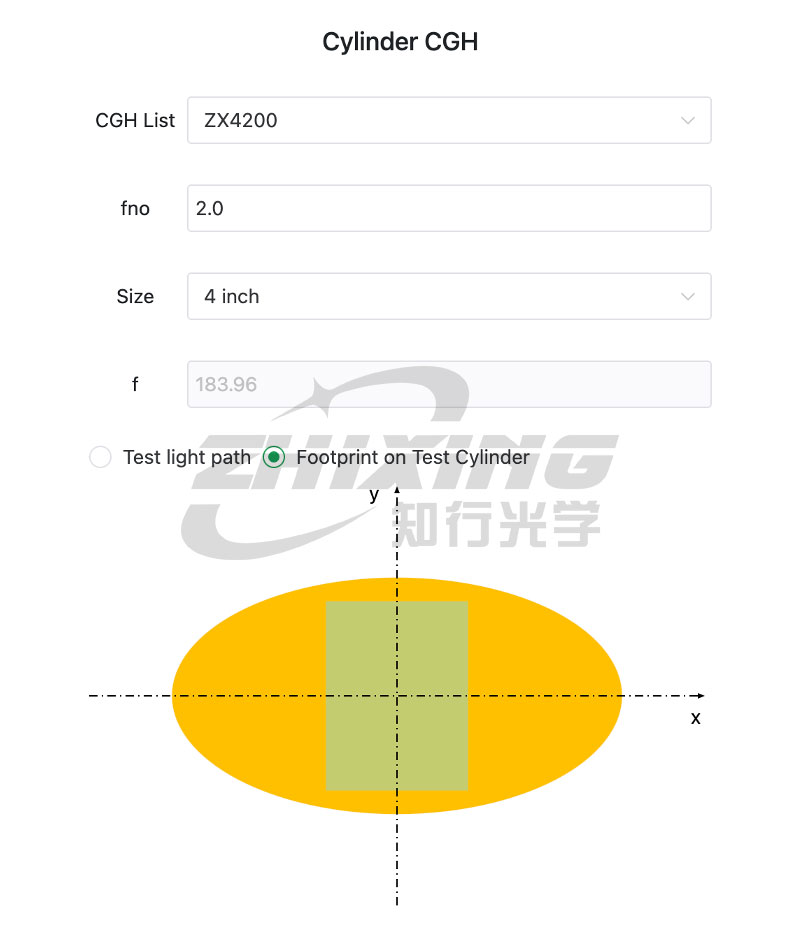

2) Για την κοίλη επιφάνεια στο Σχήμα 1, η κάλυψη κηλίδων των τριών μοντέλων (ZX4100, ZX4150, ZX4200) του κυλινδρικού CGH 4 ιντσών φαίνεται στο Σχήμα 6. Στο κάτω μέρος, δίνεται μια αναλογία ενέργειας. Όσο μικρότερη είναι η τιμή της τιμής μεγαλύτερης από 1, τόσο περισσότερα pixel μπορούν να ανιχνευθούν και τόσο μεγαλύτερη είναι η ανάλυση. Μεταξύ των τριών μοντέλων, το ZX4200 έχει τη μικρότερη αναλογία ενέργειας (1,26), που είναι υψηλότερη από τα άλλα δύο μοντέλα.
Εικόνα 6: Χάρτης κάλυψης ελαφρού σημείου
◆Λειτουργία 2: Προβολή προσαρμοσμένων μοντέλων

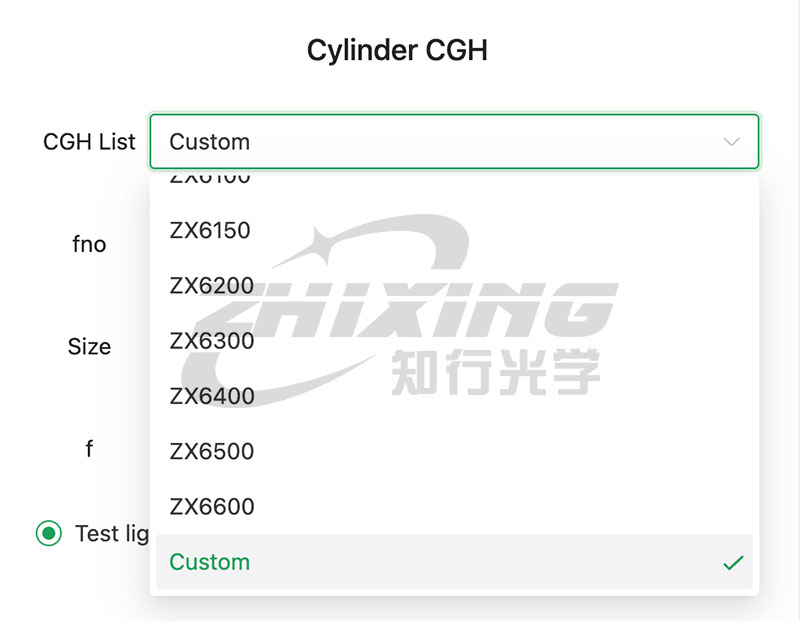

Εάν τα προτεινόμενα μοντέλα στα αριστερά βρίσκονται εκτός της λίστας μοντέλων προϊόντων μας, όπως ένα προτεινόμενο Fno μεταξύ 4.3 και 4.6, και η εταιρεία μας δεν διαθέτει Fno σε αυτό το εύρος, πρέπει να το προσαρμόσετε. Επιλέξτε "Προσαρμογή" στη στήλη CGHlist, όπως φαίνεται στην Εικόνα 7:
Εικόνα 7: Επιλογή προσαρμοσμένου μοντέλου

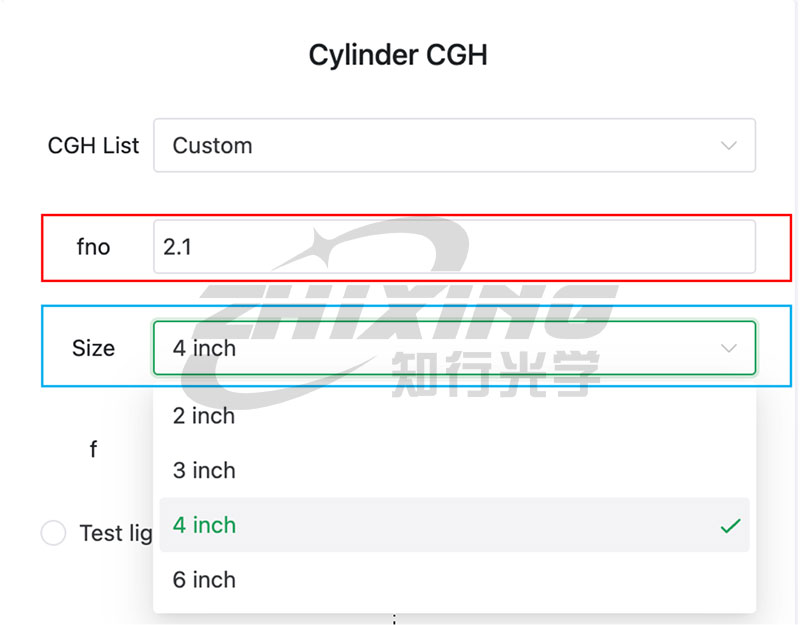

Πληκτρολογήστε fno στο κόκκινο πλαίσιο και επιλέξτε το μοντέλο στο μπλε πλαίσιο. Σε αυτό το παράδειγμα, το συνιστώμενο εύρος για Fno 4 ιντσών είναι [1,35 2,37]. Μπορείτε να ορίσετε fno=2.1.
Εικόνα 8: Παράδειγμα ενός προσαρμοσμένου στοιχείου εισαγωγής παραθύρου
Με βάση τον προσαρμοσμένο αριθμό μοντέλου, μπορείτε να προβάλετε το διάγραμμα οπτικής διαδρομής και το διάγραμμα κάλυψης φωτεινών σημείων για να προσδιορίσετε εάν ο κυλινδρικός φακός μπορεί να δοκιμαστεί χρησιμοποιώντας το προσαρμοσμένο μοντέλο.
Συνημμένο 1: Λίστα κυλινδρικών μοντέλων CGH
Ονομασία μοντέλου Επεξήγηση: ZX-ABCD: A: Αντιπροσωπεύει το μέγεθος του κυλινδρικού CGH. BCD: Αντιπροσωπεύει το Fno του κυλινδρικού CGH.
Παράδειγμα 1: Μοντέλο ZX4200: 4 ίντσες; Fno: 2.0
Παράδειγμα 2: Μοντέλο ZX6100: 6 ίντσες; Fno: 1.0
Μια λίστα με μοντέλα CGH διαφορετικών μεγεθών έχει ως εξής:

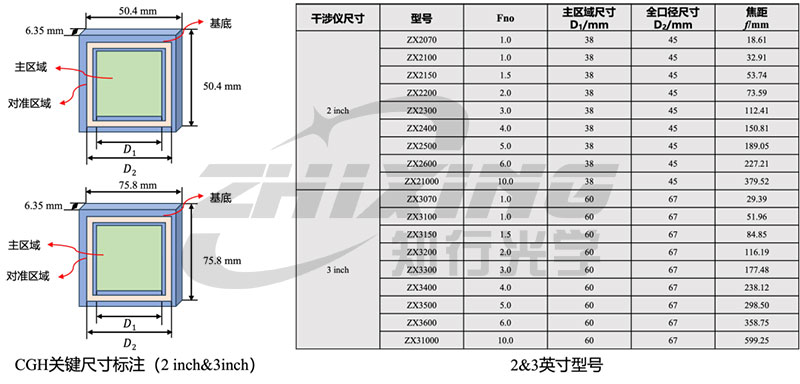

Πίνακας 1: Βασικές παράμετροι κυλινδρικού CGH 2 ιντσών & 3 ιντσών

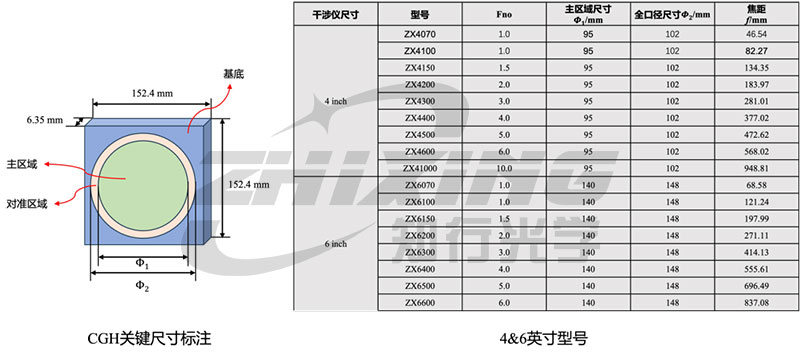

Πίνακας 2: Βασικές παράμετροι κυλινδρικού CGH 4 ιντσών & 6 ιντσών
