I. The Invisible Surface Shape Killer: The Inescapable "Projection Distortion"
Όταν συζητάμε τη διόρθωση ακριβείας του CGH (Υπολογιστικό Ολόγραμμα), πολλοί συνάδελφοι συγχέουν εύκολα δύο έννοιες: η μία είναι η γεωμετρική παραμόρφωση που προκαλείται από το σχεδιασμό της οπτικής διαδρομής και η άλλη είναι το άμεσο σφάλμα θέσης γραφής του ίδιου του λιθογραφικού εξοπλισμού. Στην πραγματικότητα, πρόκειται για δύο εντελώς διαφορετικούς «παρασκηνιακούς οδηγούς».
Το σφάλμα θέσης άμεσης εγγραφής αναφέρεται στη φυσική απόκλιση θέσης που προκαλείται από μηχανική κίνηση ή ραφή συντεταγμένων κατά τη χάραξη σε νανοκλίμακα σε μια μηχανή λιθογραφίας ή ένα στάδιο άμεσης εγγραφής με δέσμη ηλεκτρονίων. Αυτό δοκιμάζει τις δυνατότητες υλικού του εξοπλισμού κατασκευής.
Η παραμόρφωση στην οποία θα επικεντρωθούμε σήμερα υπάρχει εξ ολοκλήρου στο σχεδιασμό της οπτικής διαδρομής του CGH.
Κατά την επιθεώρηση ασφαιρικών ή ελεύθερης μορφής επιφανειών υψηλής τάξης, λόγω των χαρακτηριστικών μεγάλης γωνίας, μη αξονικής του σχεδιασμού της οπτικής διαδρομής, η δέσμη που προβάλλεται στο υπόστρωμα CGH παράγει φυσικά μια γεωμετρική μη γραμμική τάνυση ή συμπίεση παρόμοια με έναν «καθρέφτη funhouse». Μόλις υπάρξει αυτή η παραμόρφωση σχεδιασμού, θα προκαλέσει "χωρική παραμόρφωση" των κροσσών περίθλασης στο CGH.
1. Η ουσία του μετασχηματισμού μετώπου κύματος και του μετασχηματισμού συντεταγμένων
Το βασικό καθήκον του CGH είναι να μετατρέψει το τυπικό σφαιρικό κύμα (ή επίπεδο κύμα) εξόδου από το συμβολόμετρο σε ένα μέτωπο κύματος που ταιριάζει απόλυτα με την ασφαιρική επιφάνεια που μετράται. Για να επιτευχθεί αυτός ο πολύπλοκος μετασχηματισμός μετώπου κύματος, σχηματίζεται μια σύνθετη, μη γραμμική σχέση χαρτογράφησης μεταξύ των μεμονωμένων εικονοστοιχείων στον ανιχνευτή συμβολόμετρου και των πραγματικών τους θέσεων στη μετρούμενη επιφάνεια.
2. Οπτικές Εκδηλώσεις Παραμόρφωσης Προβολής
Αυτή η μη γραμμική χαρτογράφηση οδηγεί άμεσα σε παραμόρφωση προβολής. Στη μηχανική επιθεώρηση, εμφανίζεται οπτικά ως παραμόρφωση της γεωμετρίας του μετρούμενου στοιχείου στα αποτελέσματα. Για παράδειγμα:
◆Ένας καθρέφτης που είναι στην πραγματικότητα κυκλικός εμφανίζεται ως έλλειψη στα αποτελέσματα της συμβολομετρικής δοκιμής.
◆Ένας καθρέφτης που είναι στην πραγματικότητα τετράγωνος εμφανίζεται ως τραπεζοειδές στα αποτελέσματα.
Ποσοτικό παράδειγμα: Μελέτες δείχνουν ότι για ασφαιρικές επιφάνειες με μεγάλες αποκλίσεις, η "απόκλιση μεγέθυνσης σε διαφορετικές ακτινικές θέσεις" που προκαλείται από την παραμόρφωση απεικόνισης CGH μπορεί να φτάσει το πολύ 2,7:1! Αυτό το μέγεθος υπερβαίνει κατά πολύ το εύρος ανοχής των συνηθισμένων οπτικών στοιχείων.
3. Θανατηφόρος αρνητικός αντίκτυπος στην ανάλυση εκτροπών
Αυτή η παραμόρφωση όχι μόνο παραμορφώνει την εικόνα της επιφάνειας, αλλά πιο σοβαρά, μετατρέπει τις εκτροπές χαμηλής τάξης σε σημαντικές εκτροπές υψηλής τάξης. Αυτό σημαίνει ότι η ανάλυση σφαλμάτων επιφάνειας που παρέχεται από το συμβολόμετρο είναι θεμελιωδώς εσφαλμένη. Η χρήση αυτών των λανθασμένων δεδομένων για την καθοδήγηση των εργαλειομηχανών γυαλίσματος CNC θα οδηγήσει σε λανθασμένες αποφάσεις διόρθωσης σχήματος.

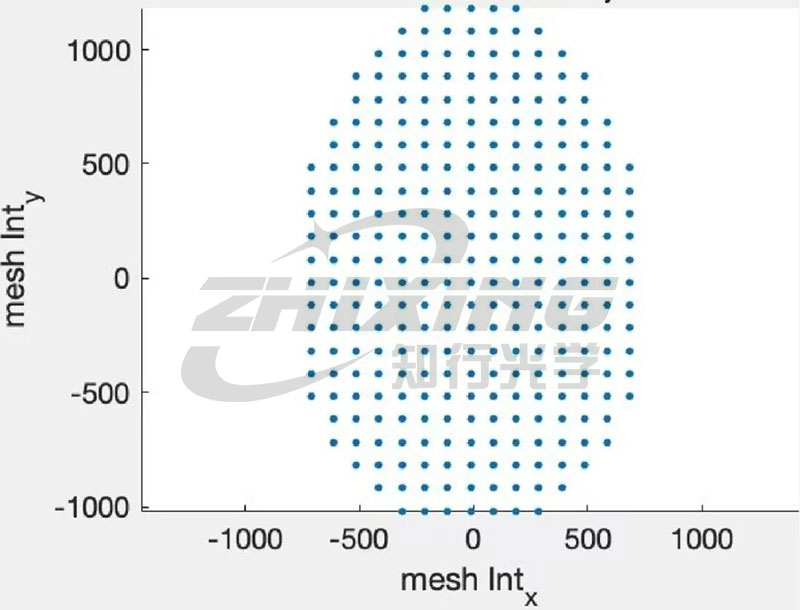

Ανίχνευση συμβολόμετρου κατανομής σημείου σε μοτίβο

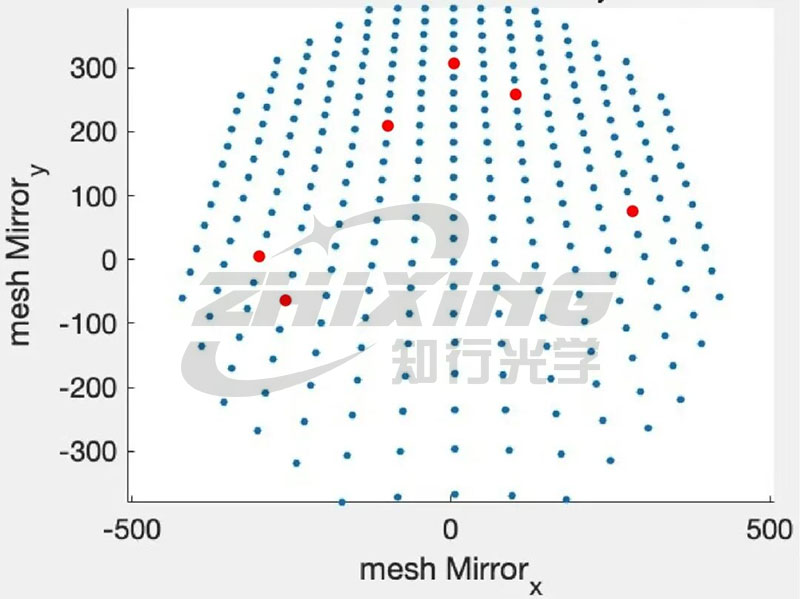

Σημειακή κατανομή στην ασφαιρική επιφάνεια που πρόκειται να μετρηθεί
II. Απόρριψη της αναποτελεσματικής στίλβωσης: Η διόρθωση παραμόρφωσης είναι το μόνο κλειδί για την υπέρβαση των σημείων συμφόρησης στην κατεργασία ασφαιρικής επιφάνειας
Στην κατασκευή εξαιρετικά ακριβείας, η μη διορθωμένη παραμόρφωση στην πηγή της επιθεώρησης μπορεί να προκαλέσει μια θανατηφόρα αλυσιδωτή αντίδραση:
1. Αδυναμία σύγκλισης του σχήματος επιφάνειας: Λόγω της εισαγωγής εκτροπών υψηλότερης τάξης, το σφάλμα των εξαρτημάτων σε συγκεκριμένες ζώνες συχνοτήτων αυξάνεται αντί να μειώνεται με κάθε κύκλο στίλβωσης, οδηγώντας σε έναν φαύλο κύκλο στη μηχανική κατεργασία.
2. Σπατάλη χρόνου μηχανής: Οι μηχανές γυαλίσματος CNC ξοδεύουν σημαντικό χρόνο για να «επισκευάσουν» ανύπαρκτα, παραμορφωμένα σφάλματα, με αποτέλεσμα την εξαιρετικά χαμηλή χρησιμοποίηση του μηχανήματος.
3. Απότομη πτώση στην απόδοση: Για ασφαιρικές επιφάνειες υψηλού αριθμητικού ανοίγματος (NA) ή περίπλοκες επιφάνειες ελεύθερης μορφής, ακόμη και μικρές γεωμετρικές παραμορφώσεις μπορεί να προκαλέσουν την αποτυχία ολόκληρου του οπτικού συστήματος να πληροί τα πρότυπα απόδοσης.
Εν ολίγοις, η επιθεώρηση CGH χωρίς διόρθωση παραμόρφωσης παρέχει μόνο μια παραμορφωμένη εικόνα σχήματος επιφάνειας. Μόνο μέσω αυστηρής διόρθωσης παραμόρφωσης, διόρθωσης διεξοδικά του μη γραμμικού μετασχηματισμού συντεταγμένων που προκαλείται από φυσικές αρχές, μπορούν τα δεδομένα σχήματος επιφάνειας που μετρώνται από το συμβολόμετρο να είναι ακριβή. Μόνο τότε η εργαλειομηχανή μπορεί να "σημαδεύει και να πυροβολεί" και να επιτυγχάνει πραγματικά ακριβή αντιστάθμιση.

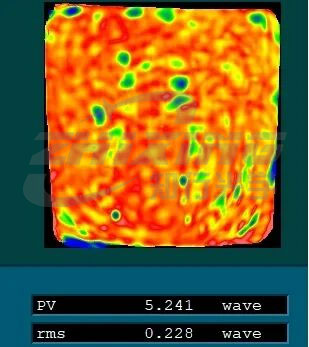

Δοκιμή δεδομένων πριν από τη διόρθωση παραμόρφωσης (ο καθρέφτης είναι τετράγωνο).

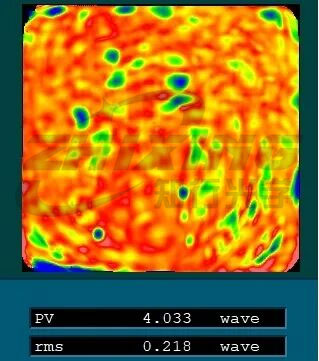

Δεδομένα δοκιμής μετά από διόρθωση παραμόρφωσης (ο καθρέφτης είναι τετράγωνο).
III. Επιδιώκοντας την Απόλυτη Ακρίβεια, ενώ παράλληλα προσπαθούμε για την απόλυτη αποτελεσματικότητα

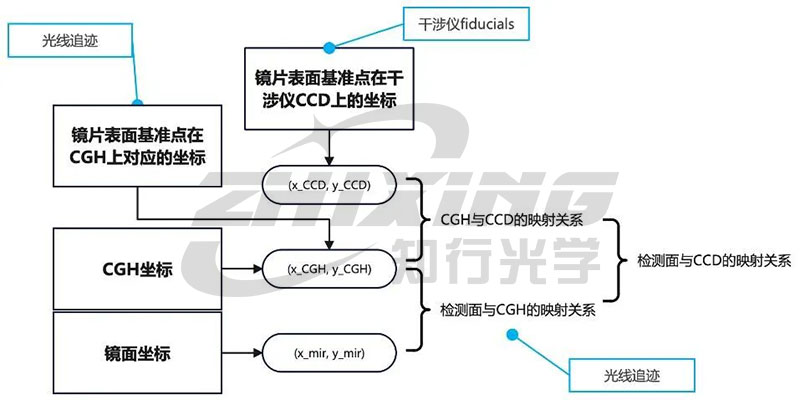

Στο παρελθόν, πολλοί κατασκευαστές οπτικών δίσταζαν να εφαρμόσουν διόρθωση παραμόρφωσης επειδή οι παραδοσιακές μέθοδοι βασίζονταν σε μηχανές μέτρησης συντεταγμένων υψηλής ακρίβειας (CMM) για τη μέτρηση κάθε γραμμής και σημείου ξεχωριστά. Αυτό όχι μόνο απαιτούσε σημαντικές επενδύσεις σε εξοπλισμό, αλλά περιελάμβανε επίσης μια δυσκίνητη και χρονοβόρα διαδικασία δοκιμών, με τη δευτερεύουσα σύσφιξη να εισάγει νέα σφάλματα τοποθέτησης. Για να επιλύσουμε πλήρως αυτό το σημείο πόνου της βιομηχανίας, προκρατήσαμε δείκτες σταθερών συντεταγμένων στην περιοχή ευθυγράμμισης που περιβάλλει την κύρια περιοχή CGH και στη συνέχεια χρησιμοποιήσαμε προηγμένους αλγόριθμους ανίχνευσης ακτίνων για επιτόπια διόρθωση παραμόρφωσης. Αυτή η αναβάθμιση ενσωματώνει πλήρως τη διόρθωση παραμόρφωσης στην καθημερινή διαδικασία επιθεώρησης:
◆ Εξαλείφει την ανάγκη για παραδοσιακά CMM, αφαιρώντας πολύπλοκες μετρήσεις εκτός σύνδεσης και σφάλματα σύσφιξης.
◆ Η άμεση γεωμετρική ανακατασκευή που βασίζεται στην ανίχνευση ακτίνων βελτιώνει σημαντικά την απόδοση επιθεώρησης και διόρθωσης, διασφαλίζοντας ταυτόχρονα απόλυτη ακρίβεια διόρθωσης, διασφαλίζοντας ότι η επιθεώρηση ασφαιρικής επιφάνειας υψηλής ακρίβειας δεν αποτελεί πλέον εμπόδιο για την παραγωγική ικανότητα στη γραμμή παραγωγής.

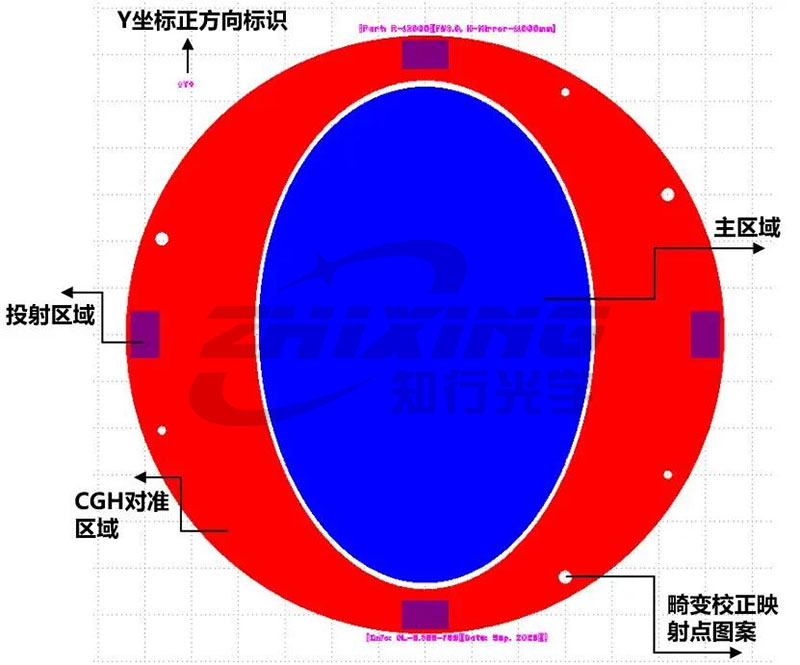

Διάγραμμα συνολικής διάταξης CGH

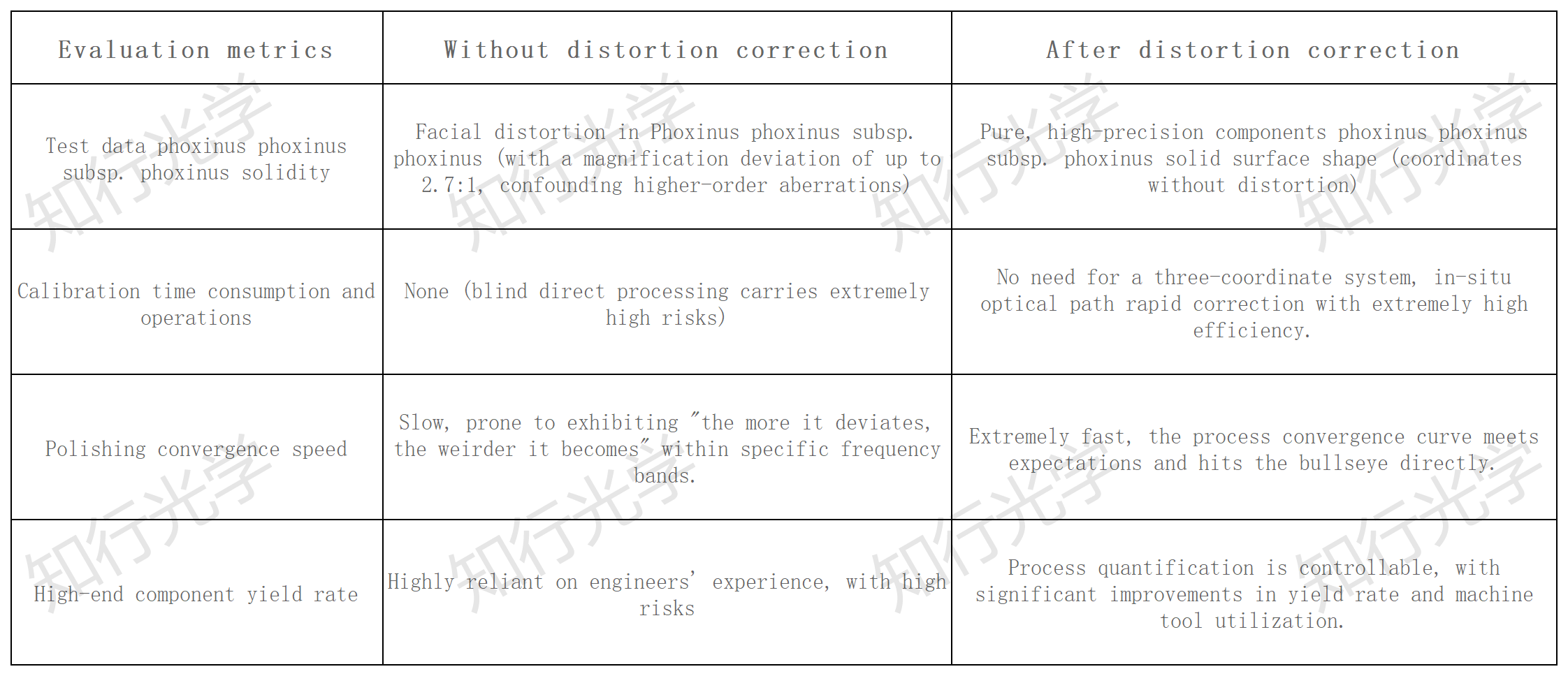

IV. The Dual Battle of Efficiency and Precision: Πόσο μεγάλη είναι η διαφορά ανάμεσα στο να κάνεις και να μην κάνεις βαθμονόμηση;
V. Επιλέξτε CGH υψηλής ποιότητας για να διασφαλίσετε ότι κάθε βήμα στίλβωσης είναι αποτελεσματικό
Η επόμενη φάση της κατασκευής οπτικών ακριβείας αφορά την απόλυτη ακρίβεια, αλλά ακόμη πιο σημαντικό, τον έλεγχο των ποσοστών αποβλήτων και την αποδοτικότητα της παραγωγής.
Ως εμπειρογνώμονας προσαρμογής CGH, κάθε CGH που παραδίδουμε όχι μόνο διαθέτει ποιότητα μοτίβου σε επίπεδο μικρο-νανο αλλά επίσης συνοδεύεται από μια λύση διόρθωσης παραμόρφωσης υψηλής ακρίβειας και υψηλής απόδοσης. Χρησιμοποιούμε τεχνολογική καινοτομία για να απλοποιήσουμε τις διαδικασίες και να βελτιώσουμε την ακρίβεια στο εργαστήριό σας.
Απορρίψτε το αναποτελεσματικό γυάλισμα και πείτε αντίο στις αποκλίσεις επεξεργασίας. Ας χρησιμοποιήσουμε πραγματικά ακριβείς και αποτελεσματικούς "χάρακες" για να προστατεύσουμε την οπτική επεξεργασία υψηλής ακρίβειας!
