Παράδειγμα 1: Οι παράμετροι του κυλινδρικού κατόπτρου φαίνονται στο Σχήμα 1: D1=40 mm, D2=30 mm, R=60 mm, ορθογώνιο.

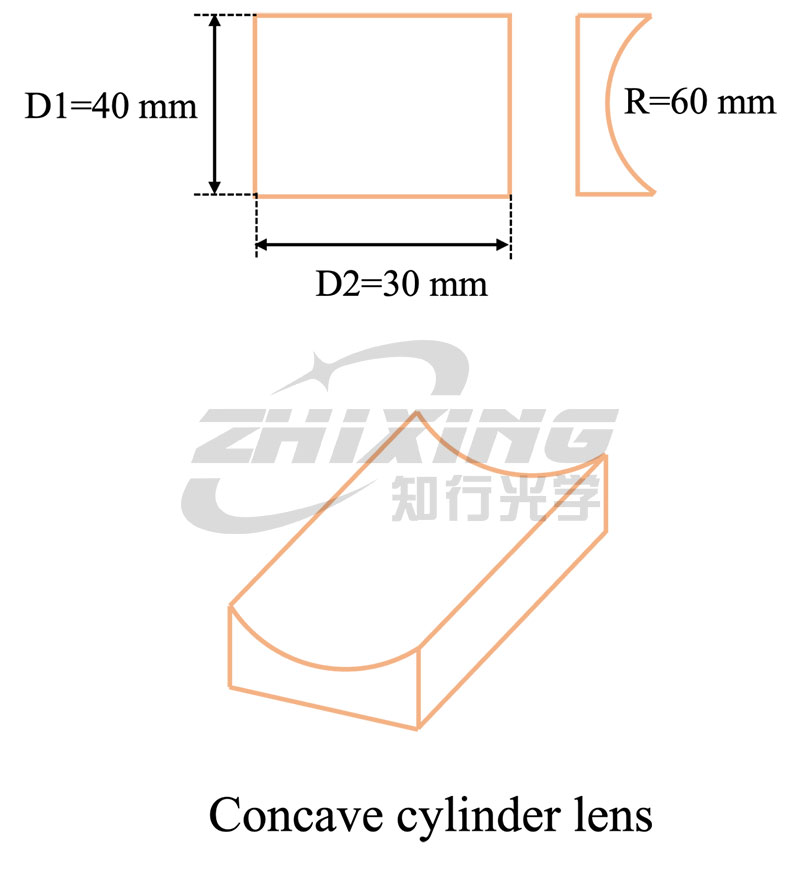

Εικόνα 1: Σχηματικό διάγραμμα παραμέτρων κοίλης επιφάνειας
Με βάση τις παραπάνω παραμέτρους, εισαγάγετε τις σχετικές παραμέτρους (R, type, D1, D2, Shape) στο κόκκινο πλαίσιο στην ιστοσελίδα επιλογής, όπως φαίνεται στην Εικόνα 2. Το εργαλείο θα υπολογίσει αυτόματα το διαθέσιμο εύρος Fno για το αντίστοιχο μοντέλο (πράσινο πλαίσιο):

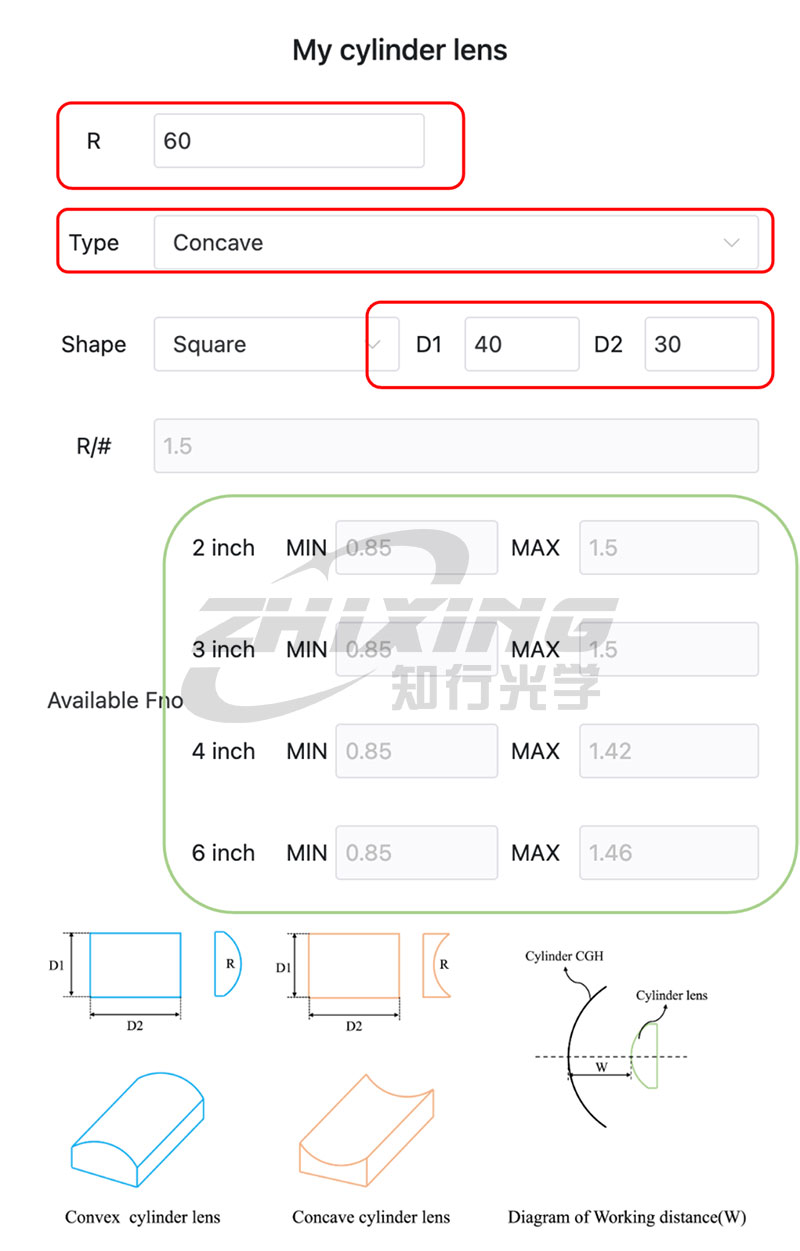

Εικόνα 2: Είσοδος παραμέτρων και έξοδος υπολογισμού Fno
Με βάση το πράσινο πλαίσιο παραπάνω, συνιστώνται έξι μοντέλα (βλ. Παράρτημα 1 πίνακα):
2 ιντσών: ZX2100, ZX2150
3 ιντσών: ZX3100, ZX3150
4 ιντσών: ZX4100
6 ιντσών: ZX6100
Παράδειγμα 2: Οι παράμετροι του κυλινδρικού καθρέφτη είναι οι εξής: D1=30 mm, D2=40 mm, R=60 mm, ορθογώνιο.
Το W (απόσταση από την πίσω επιφάνεια CGH έως την κορυφή του κυλίνδρου) προσδιορίζεται με βάση την πραγματική οπτική διαδρομή του πελάτη.

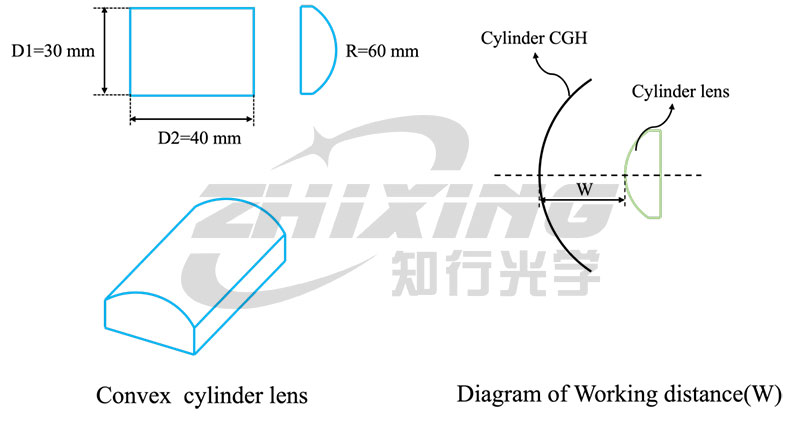

Εικόνα 1: Σχηματικό διάγραμμα παραμέτρων κυρτής επιφάνειας
Με βάση τις παραπάνω παραμέτρους, εισαγάγετε τις σχετικές παραμέτρους (R, type, D1, D2, Shape, W) στο κόκκινο πλαίσιο στην ιστοσελίδα επιλογής, όπως φαίνεται στην Εικόνα 2. Το εργαλείο θα υπολογίσει αυτόματα το διαθέσιμο εύρος Fno για το αντίστοιχο μοντέλο (πράσινο πλαίσιο):

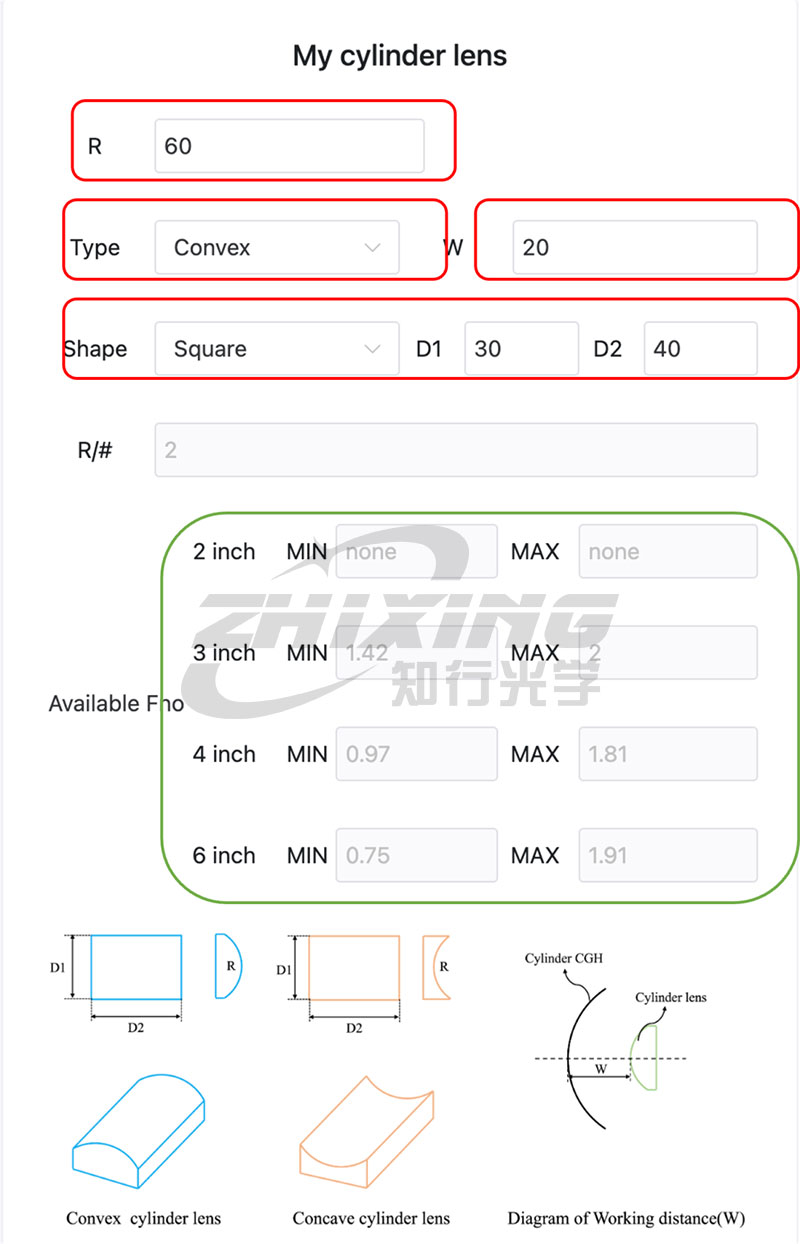

Εικόνα 2: Είσοδος παραμέτρων κυρτής επιφάνειας και έξοδος υπολογισμού Fno
Με βάση το πράσινο πλαίσιο παραπάνω, συνιστώνται έξι μοντέλα (βλ. πίνακα στο Προσάρτημα 1):
2 ιντσών: Καμία
3 ιντσών: ZX3150, ZX3200
4 ιντσών: ZX4100, ZX4150
6 ιντσών: ZX6100, ZX6150
