01 Τι είναι το USAF 1951 Resolution Plate;
Το USAF 1951 (United States Air Force Resolution Target 1951) είναι ένας από τους πιο ευρέως χρησιμοποιούμενους τυπικούς στόχους δοκιμών ανάλυσης στον κόσμο. Αποτελείται από μια τυπική διάταξη ασπρόμαυρων λωρίδων και χρησιμοποιείται για να κρίνει τις μικρότερες λεπτομέρειες που μπορεί να επιλύσει ένα οπτικό σύστημα. Για να το θέσω απλά: πόσες γραμμές μπορεί να διαχωρίσει ξεκάθαρα ένας φακός αντιπροσωπεύει την ικανότητα διάλυσής του.
Οι κοινές εφαρμογές περιλαμβάνουν:
◆Επαλήθευση Ε&Α φακού
◆Δοκιμή βιομηχανικής όρασης
◆Αξιολόγηση μικροσυστήματος
◆ Αποδοχή οπτικού συστήματος
02 Τι είναι το Group και το στοιχείο στο συμβούλιο εξυγίανσης;
Το μοτίβο του USAF 1951 αποτελείται από πολλαπλές ομάδες και στοιχεία. Κάθε Ομάδα περιέχει 6 Στοιχεία, κάθε Στοιχείο αντιστοιχεί σε διαφορετική χωρική συχνότητα (lp/mm).
Όσο μεγαλύτερος είναι ο αριθμός: τόσο πιο λεπτές είναι οι γραμμές και τόσο πιο δύσκολο είναι το τεστ.
03 Πώς να χρησιμοποιήσετε σωστά το USAF 1951;
Βήμα 1: Ρυθμίστε το σύστημα δοκιμής
Αυτό συνήθως περιλαμβάνει:
◆Πηγή φωτός (ομοιόμορφος φωτισμός)
◆ Πίνακας ανάλυσης USAF
◆ Φακός υπό δοκιμή
◆Κάμερα CCD/CMOS
◆Λογισμικό εμφάνισης και ανάλυσης
Βασική διαδρομή δοκιμής:
Πηγή φωτός → Πλακέτα ανάλυσης USAF → Φακός υπό δοκιμή → Αισθητήρας → Ανάλυση εικόνας
Σημειώσεις:
◆Εξασφαλίστε ομοιόμορφο φωτισμό
◆ Ακριβής εστίαση
◆Ευθυγραμμίστε τον οπτικό άξονα όσο πιο κοντά γίνεται
◆Αποφύγετε τους κραδασμούς του συστήματος
Βήμα 2: Βρείτε την πιο καθαρή θέση απεικόνισης
Προσαρμόστε την εστιακή απόσταση ή την απόσταση εργασίας για να επιτύχετε τη βέλτιστη ευκρίνεια της εικόνας.
Αυτό είναι το πιο κρίσιμο βήμα που επηρεάζει τα αποτελέσματα.
Βήμα 3: Παρατηρήστε "Μπορούν ακόμα να χωριστούν;"
Εξετάστε την εικόνα:
Ποια ομάδα, οι ασπρόμαυρες ρίγες ποιου στοιχείου μπορούν ακόμα να διαχωριστούν ξεκάθαρα;
Κριτήρια κρίσης:
Ξεκάθαρα διακρίνονται ασπρόμαυρες ρίγες
Ρίγες αναμεμειγμένες, γκριζαρισμένες ή δυσδιάκριτες
Το τελευταίο αναγνωρίσιμο μοτίβο αντιπροσωπεύει το ανώτερο όριο της ανάλυσης του συστήματος.
04 Πώς να μετατρέψετε σε lp/mm;

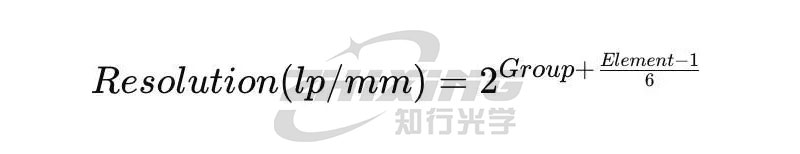

Κάθε Ομάδα/Στοιχείο αντιστοιχεί σε μια σταθερή χωρική συχνότητα. Τύπος μετατροπής:
Για παράδειγμα:
◆Ομάδα 5, Στοιχείο 3
◆Αντιστοιχεί περίπου σε 20 lp/mm

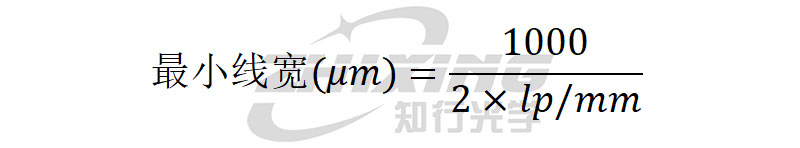

lp/mm (ζεύγη γραμμών/mm) = Αριθμός ασπρόμαυρων γραμμών που διακρίνονται ανά χιλιοστό
Ελάχιστο πλάτος γραμμής = Πλάτος μίας ασπρόμαυρης γραμμής
Σχέση μεταξύ των δύο:
05 Πώς να προσδιορίσετε την αξιοπιστία των αποτελεσμάτων των δοκιμών;

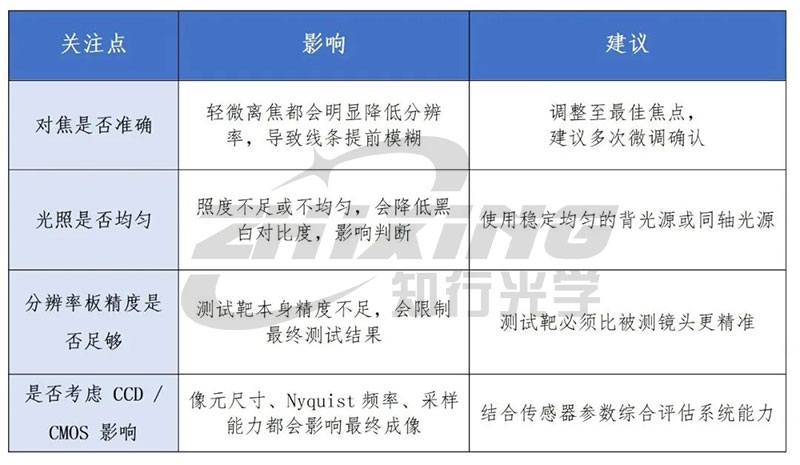

Συχνά, οι ανακριβείς δοκιμές δεν οφείλονται σε προβλήματα φακών, αλλά μάλλον σε προβλήματα με τη μεθοδολογία δοκιμών.
Προτεινόμενη ανάγνωση:
06 Πότε χρειάζονται ομάδες υψηλότερης ανάλυσης;
Καθώς η ανάλυση των φακών υψηλής τεχνολογίας συνεχίζει να βελτιώνεται, η παραδοσιακή Ομάδα 5 και η Ομάδα 6 δεν επαρκούν πλέον.
Για παράδειγμα:
◆Φακοί επιθεώρησης ημιαγωγών
◆Στόχοι μικροσκοπίου υψηλού ΝΑ
◆Συστήματα AOI
◆Βιομηχανική όραση εξαιρετικά υψηλών pixel
Συχνά, η Ομάδα 9 / Ομάδα 10 / Ομάδα 11 χρειάζονται για να μετρηθούν πραγματικά οι δυνατότητες του συστήματος.

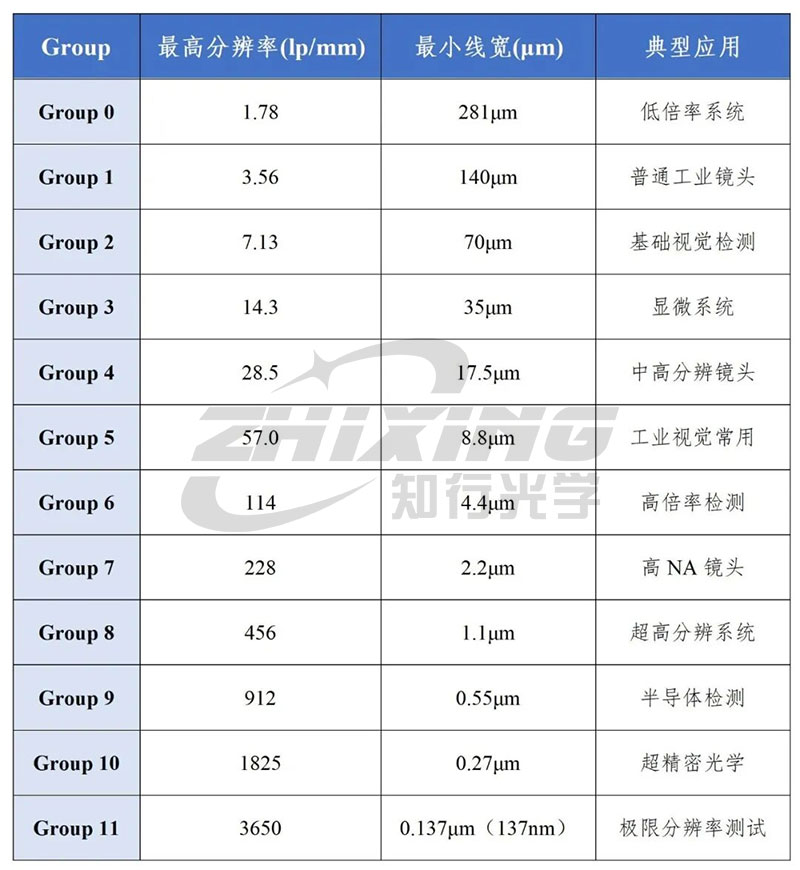

Ειδικά: USAF Group 11 (έως περίπου 3500 lp/mm)
έχει γίνει ένα σημαντικό πρότυπο για τη δοκιμή φακών εξαιρετικά υψηλής ανάλυσης.
Σύναψη
Το διάγραμμα ανάλυσης USAF 1951 είναι κλασικό επειδή είναι απλό, διαισθητικό και αξιόπιστο.
Όχι μόνο βοηθά στον προσδιορισμό του εάν ένας φακός "βλέπει καθαρά", αλλά βοηθά επίσης τους μηχανικούς να ανακαλύψουν γρήγορα πόσο "καθαρά" μπορεί να δει το σύστημα. Η επιλογή του κατάλληλου διαγράμματος ανάλυσης και η χρησιμοποίηση των σωστών μεθόδων δοκιμής είναι απαραίτητα για την απόκτηση πραγματικά αξιόπιστων αποτελεσμάτων δοκιμών.
