I. Παραδοσιακή επιθεώρηση: Παγιδευμένη μεταξύ "Πλάκες δοκιμής" και "Γραμμές"
Για μεγάλο χρονικό διάστημα, η επιθεώρηση σχήματος επιφάνειας των κυλινδρικών φακών βασιζόταν κυρίως στις ακόλουθες παραδοσιακές μεθόδους, αλλά είναι όλο και πιο ανεπαρκείς για τις απαιτήσεις της σύγχρονης βιομηχανίας υψηλής ακρίβειας:
1. Μέθοδος δοκιμαστικής πλάκας: Αυτή η αρχαία μέθοδος βασίζεται σε έμπειρους τεχνικούς που παρατηρούν κρόσσια παρεμβολής (δαχτυλίδια του Νεύτωνα). Επειδή είναι μια μέτρηση με βάση την επαφή, γρατσουνίζει εύκολα την ακριβή επιφάνεια του φακού. Επιπλέον, το δείγμα μπορεί να παράσχει μόνο ποιοτική κρίση, ανίκανο να παράσχει ποσοτικά δεδομένα ψηφιακής μορφής επιφάνειας υπό νανομέτρων και δεν μπορεί να καλύψει τις ανάγκες ασφαιρικών και κυλινδρικών επιφανειών.
2. Σάρωση περιγράμματος: Ένα ακριβό παιχνίδι "σημείων γραμμής" και συμφόρηση αποτελεσματικότητας
Σάρωση περιγράμματος επαφών (Εξοπλισμός αντιπροσώπου: Panasonic UA3P)
Σάρωση περιγράμματος χωρίς επαφή (Αντιπροσωπευτικός εξοπλισμός: LUPHOScan, DUI, Ολλανδία)
Core Pain Point: Ακριβός εξοπλισμός, με αποτέλεσμα την υπερβολική επιβάρυνση απόσβεσης για τους μικρούς κατασκευαστές επεξεργασίας.
II. Λύση CGH: Το "Τέλειο σημείο αναφοράς" για τη μείωση των διαστάσεων
Αντιμετωπίζοντας τα παραπάνω σημεία πόνου, η λύση επιθεώρησης Cylindrical CGH (Cylindrical Standard Lens) της Zhixing Optics προσφέρει στους επεξεργαστές μια εξαιρετικά οικονομική επιλογή με τα πλεονεκτήματα της υψηλής ακρίβειας, χαμηλού κόστους και υψηλής απόδοσης.
1. Ακρίβεια ανίχνευσης υπονανομέτρου
Η βασική λογική του CGH είναι να χρησιμοποιήσει την αρχή της ολογραφικής περίθλασης για να «στρέψει» με ακρίβεια το τυπικό μέτωπο κύματος (επίπεδο ή σφαιρικό) που εκπέμπεται από το συμβολόμετρο σε ένα κυλινδρικό μέτωπο κύματος που ταιριάζει απόλυτα με τη μετρούμενη κυλινδρική επιφάνεια. Μέσω αυτής της ανίχνευσης «μηδενικής αντιστάθμισης», η αρχικά πολύπλοκη μέτρηση των ασφαιρικών κυλινδρικών επιφανειών γίνεται τόσο απλή και διαισθητική όσο η επιθεώρηση ενός επίπεδου καθρέφτη. Η Zhixing Optics, μέσω βελτιστοποιημένων διαδικασιών χάραξης, μπορεί να ελέγξει το κατασκευαστικό σφάλμα της ίδιας της CGH στο επίπεδο nm, παρέχοντας στους πελάτες την απόλυτη ακρίβεια ανίχνευσης.
2. Συστοιχία πλήρους πεδίου, αποχαιρετήστε το "Blind Men and the Elephant"
Σε αντίθεση με τα προφίλμετρα, η επιθεώρηση CGH είναι χωρίς επαφή. Κάτω από το οπτικό πεδίο του συμβολόμετρου, το συνολικό σχήμα της επιφάνειας του κυλινδρικού καθρέφτη, τα τοπικά ελαττώματα, ακόμη και οι μικρές παραμορφώσεις κατά μήκος του μακρού άξονα είναι όλα καθαρά ορατά.
3. Ταχεία ευθυγράμμιση και μείωση κόστους
Η μοναδική "υβριδική τεχνολογία επεξεργασίας CGH" της Zhixing Optics ενσωματώνει σημάδια ευθυγράμμισης τύπου πλάτους υψηλής αντίθεσης στο υπόστρωμα CGH. Αυτό μειώνει την προηγουμένως εξαιρετικά κουραστική διαδικασία ευθυγράμμισης συμβολόμετρου και CGH στο δεύτερο επίπεδο. Σε συνδυασμό με τα ανεπτυγμένα μας φωτιστικά ταχείας επιθεώρησης, επιτυγχάνει χειροκίνητη απόδοση UPH 60 (60 τεμάχια ανά ώρα), μειώνοντας σημαντικά το κόστος ανά τεμάχιο που επιθεωρείται.
III. Unity of Knowledge and Action: Deeply Rooted Strength in Cylindrical Lens Inspection
Στην Zhixing Optics, κατανοούμε βαθιά την ερευνητική προσπάθεια και τη βιομηχανική αξία πίσω από κάθε κυλινδρικό φακό. Για να γεφυρώσει πλήρως το τελικό χάσμα από τον «εργαστηριακό σχεδιασμό» στη «βιομηχανική μαζική παραγωγή», η Zhixing Optics έχει δημιουργήσει μια ολοκληρωμένη τεχνολογική τάφρο στον τομέα των κυλινδρικών CGHs:
1. Πλήρης κάλυψη προδιαγραφών, Όρια παραμέτρων ώθησης
Για να προσαρμοστεί σε διάφορες ανάγκες, από μικρο-νανοοπτικά έως διαστημικές κάμερες μεγάλου διαφράγματος, η Zhixing Optics έχει δημιουργήσει μια τυποποιημένη βιβλιοθήκη σειρών προϊόντων. Προσφέρουμε μια πλήρη γκάμα μεγεθών υποστρώματος, συμπεριλαμβανομένων των 2 ιντσών, 3 ιντσών, 4 ιντσών, 6 ιντσών, ακόμη και 9 ιντσών. Όσον αφορά τις βασικές οπτικές παραμέτρους, το κυλινδρικό CGH της Zhixing Optics μπορεί να φτάσει σε ελάχιστο Fno 0,7, το οποίο μπορεί εύκολα να ανταποκριθεί στις δοκιμαστικές προκλήσεις του μεγάλου αριθμητικού διαφράγματος και των ασφαιρικών κυλινδρικών καθρεπτών υψηλής κλίσης, καλύπτοντας το κενό στις οικιακές εξαιρετικά γρήγορες δοκιμές κυλινδρικών κατόπτρων.
Πιστοποιητικό βιομηχανικού νέου προϊόντος
2. Digital Empowerment: Self-Developed Selection Tool
Αντιμέτωποι με πολύπλοκες ασφαιρικές παραμέτρους, πώς να βρείτε γρήγορα την καλύτερη αντίστοιχη CGH; Η Zhixing Optics έχει αναπτύξει ένα ειδικό διαδικτυακό εργαλείο επιλογής για κυλινδρικά CGH. Οι χρήστες χρειάζεται μόνο να εισαγάγουν την ακτίνα καμπυλότητας και το αποτελεσματικό διάφραγμα του φακού και παρέχεται μια λύση επιλογής σε δευτερόλεπτα. Αυτό μειώνει σημαντικά το κόστος επικοινωνίας στα αρχικά στάδια ενός έργου.

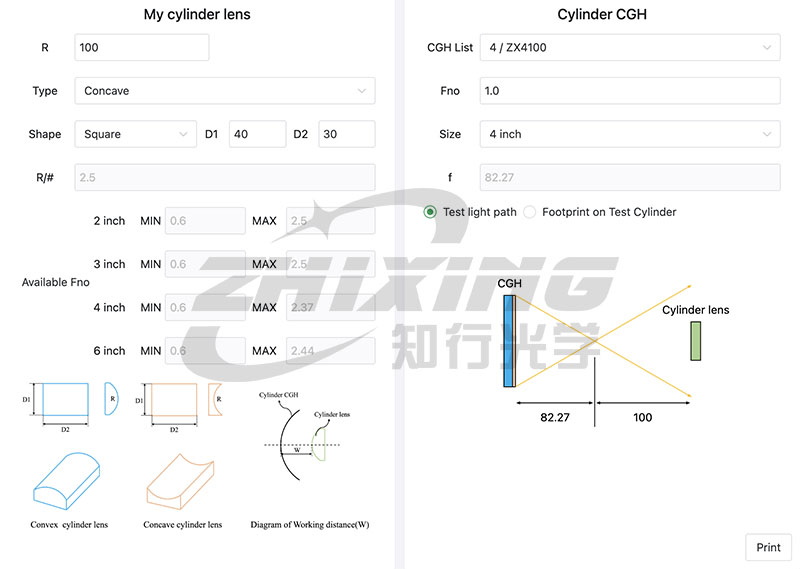

Κυλινδρική διεπαφή επιλογής CGH
3. Παράδοση κλειστού βρόχου: Σύστημα στερέωσης συναρμολόγησης και προσαρμογής ακριβείας πλήρους διαστάσεων
Η ακριβής μέτρηση βασίζεται στην ακριβή ευθυγράμμιση. Για κυλινδρικές εφαρμογές CGH, η Zhixing Optics όχι μόνο παρέχει μια «κλίμακα», αλλά αναπτύσσει επίσης μια ολοκληρωμένη λύση υλικού:
CGH Dedicated Six-Dimensional Adjustment Fixture: Αυτό το εξάρτημα διαθέτει δυνατότητες προσαρμογής σε επίπεδο micron με έξι βαθμούς ελευθερίας (6-DOF), επιτρέποντας ακριβή ομοαξονική ευθυγράμμιση μεταξύ του CGH και του οπτικού άξονα του συμβολόμετρου.

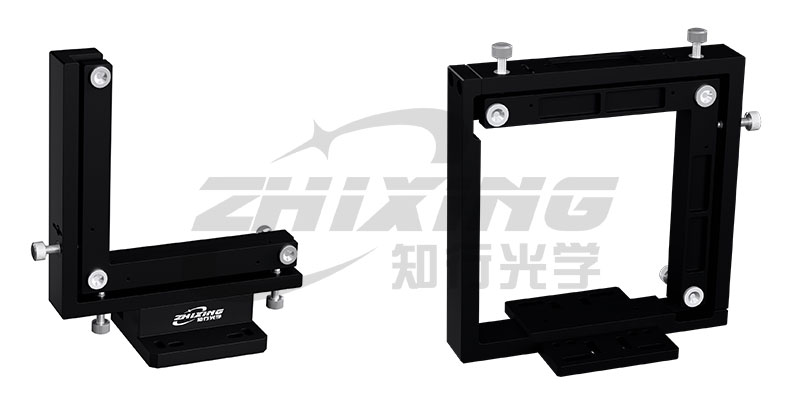

Πολυδιάστατο πλαίσιο ρύθμισης (145mm ύψος φωτός στα αριστερά, 108mm ύψος φωτός στα δεξιά)
Εξάρτημα σύσφιξης αφιερωμένου σε κυλινδρικό φακό: Σχεδιάσαμε έναν εξαιρετικά σταθερό ειδικό σφιγκτήρα για την ειδική γεωμετρία των κυλινδρικών φακών, διασφαλίζοντας ότι η πίεση στον φακό ελαχιστοποιείται κατά τη διαδικασία επιθεώρησης και υποστηρίζοντας γρήγορη και επαναλαμβανόμενη τοποθέτηση.
Κυλινδρικό εξάρτημα σύσφιξης
Εξαιρετικά αποτελεσματική συνεργασία: Σε συνδυασμό με τα σημάδια ολογραφικής ευθυγράμμισης στο CGH, αυτό το σύστημα εργαλείων διαμορφώνει και τυποποιεί την προηγουμένως περίπλοκη διαδικασία συναρμολόγησης και προσαρμογής, επιτυγχάνοντας μια πραγματικά γρήγορη εμπειρία από την αποσυσκευασία έως την έξοδο δεδομένων.
Σύναψη
Στην Zhixing Optics, κατανοούμε βαθιά τη βιομηχανική αξία πίσω από κάθε κυλινδρικό καθρέφτη ακριβείας. Για να εξορθολογίσουμε πλήρως τη διαδικασία από τον "εργαστηριακό σχεδιασμό" στη "μαζική παραγωγή", όχι μόνο παρέχουμε κυλινδρικά CGH σε επίπεδο υπονανομέτρων, αλλά αξιοποιούμε επίσης τα εργαλεία επιλογής που έχουμε αναπτύξει μόνοι μας και τις ώριμες ολοκληρωμένες οπτομηχανικές λύσεις για να προσφέρουμε μια ολοκληρωμένη υπηρεσία κλειστού βρόχου, από επιλογή λύσης και βοήθεια ρύθμισης υψηλής ακρίβειας έως σύσφιξη. Η Zhixing Optics δεν είναι απλώς κατασκευαστής ζυγαριών ακριβείας, αλλά και ο συνεργάτης σας υψηλής ποιότητας για την αντιμετώπιση των προκλήσεων της κυλινδρικής επιθεώρησης, βοηθώντας σας να αναπαράγετε με ακρίβεια κάθε μέτωπο κύματος.
Γνώση και Δράση σε Αρμονία, Οπτική Χωρίς Σύνορα
Ningbo Zhixing Optics Technology Co., Ltd. – Ένας ηγέτης στην ολογραφική επιθεώρηση ακριβείας
