1. The Love and Hate of Off-Axis Three-Mirror Systems: Peak Performance vs Assembly Abyss Τα πλεονεκτήματα των συστημάτων τριών κατόπτρων εκτός άξονα είναι προφανή: εξαλείφουν την κεντρική απόφραξη, βελτιώνουν σημαντικά τη λειτουργία μεταφοράς διαμόρφωσης (MTF) του συστήματος και έχουν εξαιρετικές δυνατότητες διόρθωσης εκτροπών. Ωστόσο, για τους μηχανικούς συναρμολόγησης, είναι ένας εξαιρετικά δύσκολος «αντίπαλος» να δαμάσει:
◆ Ένας Εφιάλτης Βαθμών Ελευθερίας: Ένα τυπικό σύστημα τριών κατόπτρων εκτός άξονα (πρωτεύον κάτοπτρο, δευτερεύον κάτοπτρο και τριτογενές κάτοπτρο) έχει έως και 18 χωρικούς βαθμούς ελευθερίας. Ακόμη και η μικρή εκκεντρικότητα, η κλίση ή η αξονική απόσταση κάθε στοιχείου μπορεί να συζευχθεί και να δημιουργήσει περίπλοκες υπερτιθέμενες εκτροπές.
◆ Σύνθετη μεταφορά αναφοράς: Η παραδοσιακή συναρμολόγηση βασίζεται σε μεγάλο βαθμό στη μεταφορά μηχανικών αναφορών πολλαπλών επιπέδων. Από τον πρωτεύοντα καθρέφτη στον δευτερεύοντα καθρέφτη και μετά από τον δευτερεύοντα καθρέφτη στον τριτογενή καθρέφτη, κάθε βήμα της μετάβασης εισάγει συσσωρευμένα σφάλματα από τη μηχανική κατεργασία και την επαναλαμβανόμενη τοποθέτηση, κάνοντας τη διαδικασία συναρμολόγησης να μοιάζει με "τυφλή αναζήτηση".
◆ Ακραία εξάρτηση από την εμπειρία και τον χρόνο: Στο παρελθόν, η σύγκλιση ενός ωφέλιμου φορτίου υψηλής απόδοσης απαιτούσε συχνά από ανώτερους μηχανικούς να περνούν εβδομάδες ή και μήνες επανειλημμένα μελετώντας και διορθώνοντας σφάλματα. Στη σημερινή εμπορική διαστημική βιομηχανία, η οποία απαιτεί «ταχεία παράδοση και μαζική παραγωγή», αυτό το μοντέλο δεν είναι πλέον βιώσιμο.

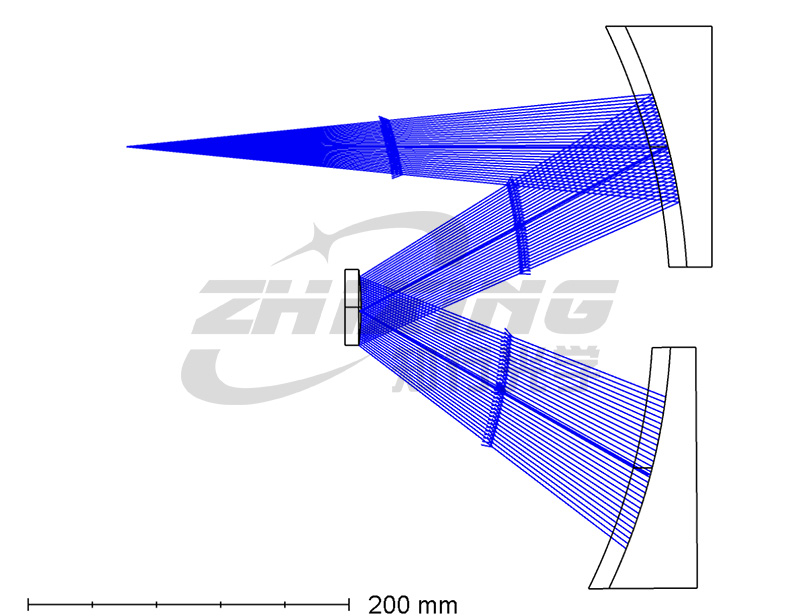

Διάγραμμα διαδρομής τριών ανακλαστήρων εκτός άξονα
2. Λύση Zhixing: Επίτευξη "Μείωσης διαστάσεων" στη συναρμολόγηση και προσαρμογή με κοινή χρήση ενός κοινού CGH αναφοράς για τους κύριους και δευτερεύοντες καθρέφτες. Για να εξαλειφθεί η εξάρτηση από τη σύνθετη μεταφορά αναφοράς στην παραδοσιακή συναρμολόγηση και ρύθμιση, η Zhixing Optics προτείνει μια πιο σύγχρονη προσέγγιση μηχανικής: ψηφιακά κλειδώνοντας τις σχετικές θέσεις των πρωτευόντων και δευτερευόντων κατόπτρων στο στάδιο της κατασκευής χρησιμοποιώντας ένα CGH (Υπολογιστικό Ολόγραμμα). Σχεδιάζουμε απευθείας τις φάσεις αντιστάθμισης του πρωτεύοντος κατόπτρου (PM) και των δευτερευόντων κατόπτρων (TM) στο ίδιο υπόστρωμα CGH, επιτυγχάνοντας ολοκληρωμένες αναφορές και για τα δύο κάτοπτρα μέσω φωτολιθογραφίας ημιαγωγού ποιότητας.
◆ Λογικός μετασχηματισμός από 18 διαστάσεις σε 6 διαστάσεις: Αρχικά, οι πρωτεύοντες, οι δευτερεύοντες και οι καθρέφτες TM είχαν 6 βαθμούς ελευθερίας, συνολικά 18. Αφού κλειδωθεί η σχετική γεωμετρική σχέση μεταξύ του πρωτεύοντος και του καθρέφτη TM χρησιμοποιώντας ένα CGH υψηλής ακρίβειας, αυτοί οι 12 βαθμοί ελευθερίας αναφοράς είναι "μειωμένοι". Για τη συνολική συναρμολόγηση, η αρχικά πολύπλοκη αναζήτηση σε όλο το σύστημα απλοποιείται για να ρυθμίζει μόνο τη θέση του δευτερεύοντος καθρέφτη και τη συνολική ευθυγράμμιση του συστήματος 6 βαθμών ελευθερίας.
Διάγραμμα οπτικής διαδρομής CGH τριών κατόπτρων εκτός άξονα
◆ Η διαδικασία ημιαγωγών εξασφαλίζει απόλυτη ακρίβεια: Με τη βοήθεια προηγμένου εξοπλισμού φωτολιθογραφίας, η ακρίβεια χάραξης του μοτίβου επιφάνειας CGH μπορεί να φτάσει στο επίπεδο κάτω του μικρού. Αυτό σημαίνει ότι η σχετική ακρίβεια θέσης μεταξύ των τριών κύριων κατόπτρων προσδιορίζεται κατά το στάδιο επεξεργασίας του CGH και η σταθερότητα και η ακρίβειά του υπερβαίνουν κατά πολύ εκείνες των μηχανικών εργαλείων και της χειροκίνητης μέτρησης.

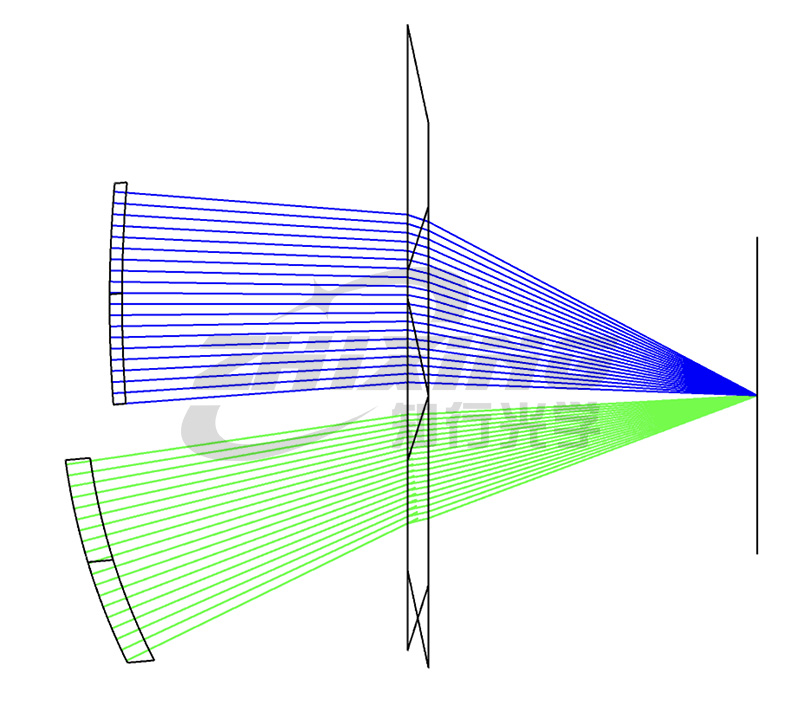

Σχηματικό διάγραμμα της συνολικής διάταξης του εκτός άξονα στήριξης τριών όπισθεν CGH
◆ Μείωση διαστάσεων από "Σύνθετη συναρμολόγηση και ρύθμιση" σε "Ανίχνευση σχήματος επιφάνειας": Σε αυτήν τη λειτουργία, η εργασία συναρμολόγησης και προσαρμογής απλοποιείται στα εξής: εφόσον τα κρόσσια σχήματος επιφάνειας του πρωτεύοντος καθρέφτη και των τριών κατόπτρων προσαρμόζονται ταυτόχρονα, η σχετική χωρική αξία σχεδίασης φθάνει αυτόματα στην παραπάνω τιμή. Η πολύπλοκη διαδικασία συναρμολόγησης και ρύθμισης «μειώνεται» άμεσα στη δυσκολία ανίχνευσης σχήματος επιφάνειας δύο κατόπτρων.
Τα αποτελέσματα ρύθμισης και προσαρμογής των τριών βασικών φακών (αριστερά: κύριος φακός, δεξιά: τρεις φακοί).
3. Γιατί η εμπορική διαστημική πτήση χρειάζεται αυτή τη «βεβαιότητα»; Στη σημερινή βιομηχανία, όπου η «μαζική παραγωγή» και ο «γρήγορος ρυθμός» είναι λέξεις-κλειδιά, η αποτελεσματικότητα είναι το βασικό ανταγωνιστικό πλεονέκτημα:
◆ Εξάλειψη της εξάρτησης από την προσωπική εμπειρία: Τα ψηφιακά σημεία αναφοράς τυποποιούν τη διαδικασία συναρμολόγησης και προσαρμογής. Εφόσον ένας απλός μηχανικός μπορεί να διαβάζει κρόσσια παρεμβολών και να χρησιμοποιεί CGH, μπορεί να ολοκληρώσει αποτελεσματικά ευθυγραμμίσεις υψηλής δυσκολίας που απαιτούσαν προηγουμένως κορυφαίους ειδικούς.
◆ Ταχέως συντομευμένοι κύκλοι έργου: Η μείωση των παρεμβολών κατά 12 βαθμούς ελευθερίας σημαίνει την εξάλειψη των περισσότερων συζεύξεων σφαλμάτων. Η διαδικασία συναρμολόγησης και προσαρμογής αλλάζει από "διαταραγμένη αναζήτηση" σε "κατευθυντική σύγκλιση", συντομεύοντας τον συνολικό κύκλο συναρμολόγησης από εβδομάδες σε ημέρες.
◆ Προσαρμογή στη συνοχή της παραγωγής κατά παρτίδες: Κάθε ωφέλιμο φορτίο δορυφόρου χρησιμοποιεί το ίδιο σύνολο «κύριων προτύπων» ψηφιακών συντεταγμένων, διασφαλίζοντας υψηλό βαθμό συνέπειας στην απόδοση ωφέλιμου φορτίου. Αυτό είναι το στέρεο τεχνολογικό θεμέλιο για τη δικτύωση αστερισμών μεγάλης κλίμακας στις εμπορικές διαστημικές πτήσεις. Συμπέρασμα: Στην ανταγωνιστική αρένα των εμπορικών διαστημικών πτήσεων, αυτό που χρειαζόμαστε δεν είναι πλέον η σχολαστική δεξιοτεχνία των «έργων τέχνης», αλλά η ακρίβεια και η αποτελεσματικότητα των «βιομηχανικών προϊόντων». Η Zhixing Optics, μέσω της κοινής τεχνολογίας αναφοράς CGH της, μειώνει το εμπόδιο στην οπτική συναρμολόγηση και προσαρμογή ακριβείας, επιταχύνοντας την παράδοση του έργου σας με ψηφιακά σημεία αναφοράς. Το Zhixing Optics βοηθά πολύπλοκα οπτικά συστήματα να επιτύχουν αποτελεσματική λειτουργία κλειστού βρόχου.
