Ningbo Zhixing Optical Technology Co., Ltd.διερευνά πώςCGH Null Correctorsβελτιώστε την ακρίβεια δοκιμών ασφαιρών λειτουργώντας ως μηδενικοί φακοί διάθλασης, βοηθώντας τις οπτικές βιομηχανίες να επιτύχουν πιο αξιόπιστα αποτελέσματα μέτρησης.
Τα ασφαιρικά οπτικά εξαρτήματα γίνονται όλο και πιο σημαντικά σε βιομηχανίες όπως η μηχανική όραση, ο εξοπλισμός ημιαγωγών, τα όργανα ακριβείας, η αεροδιαστημική οπτική και τα προηγμένα συστήματα απεικόνισης. Σε αντίθεση με τους παραδοσιακούς σφαιρικούς φακούς, οι ασφαίρες μπορούν να διορθώσουν τα οπτικά σφάλματα πιο αποτελεσματικά, ενώ μειώνουν το μέγεθος και το βάρος του συστήματος. Ωστόσο, οι πολύπλοκες καμπύλες επιφάνειές τους δημιουργούν επίσης προκλήσεις κατά την επιθεώρηση και τον έλεγχο ποιότητας.
Οι παραδοσιακές μέθοδοι δοκιμών συχνά δυσκολεύονται να μετρήσουν τις ασφαιρικές επιφάνειες επειδή η καμπυλότητα αλλάζει συνεχώς κατά μήκος του φακού. Ακόμη και μικρά σφάλματα μέτρησης μπορούν να επηρεάσουν την απόδοση του τελικού οπτικού συστήματος. Αυτό έχει δημιουργήσει μια αυξανόμενη ζήτηση για προηγμένες τεχνολογίες δοκιμών που μπορούν να παρέχουν υψηλότερη ακρίβεια διατηρώντας παράλληλα την αποτελεσματικότητα.
Η Ningbo Zhixing Optical Technology Co., Ltd. εστιάζει σε εξαρτήματα οπτικής ακρίβειας και προσαρμοσμένες οπτικές λύσεις, συμπεριλαμβανομένων των πλακών βαθμονόμησης της μηχανικής όρασης, των οπτικών γραμμών γυάλινων γραμμών, των φωτομάσκες και των προηγμένων οπτικών προϊόντων επεξεργασίας μικρο-νανο. Η τεχνογνωσία της στον οπτικό σχεδιασμό και την κατασκευή ακριβείας υποστηρίζει την ανάπτυξη τεχνολογιών που αντιμετωπίζουν αυτές τις προκλήσεις μέτρησης.

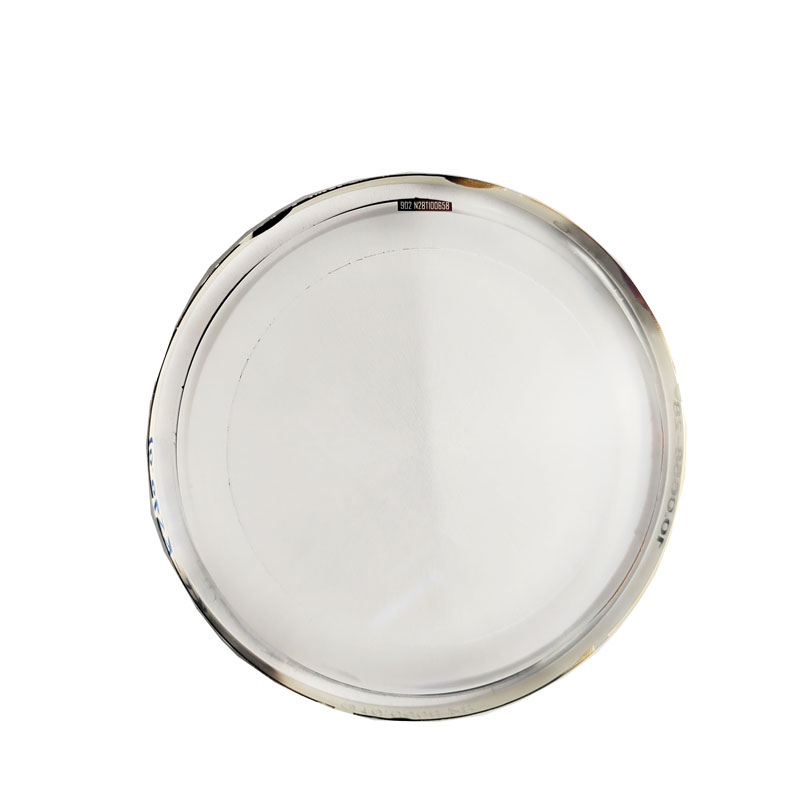

Ο μηδενικός διορθωτής ολογράμματος που δημιουργείται από υπολογιστή (CGH) είναι ένα εξειδικευμένο οπτικό στοιχείο που έχει σχεδιαστεί για να αντισταθμίζει το μοναδικό σχήμα μιας ασφαιρικής επιφάνειας κατά τη διάρκεια της δοκιμής. Με απλά λόγια, λειτουργεί σαν ένας προσαρμοσμένος οπτικός μεταφραστής που βοηθά τον εξοπλισμό δοκιμής να «βλέπει» μια άσφαιρα σαν να ήταν μια τυπική επιφάνεια αναφοράς.
Όταν ένα συμβολόμετρο δοκιμάζει έναν σφαιρικό φακό, το ανακλώμενο φως σχηματίζει φυσικά ένα προβλέψιμο μοτίβο. Ωστόσο, κατά τη δοκιμή μιας άσφαιρης, το ανακλώμενο μέτωπο κύματος γίνεται πολύ πιο περίπλοκο. Ένα στοιχείο CGH εισάγει ένα με ακρίβεια υπολογισμένο μοτίβο περίθλασης για να τροποποιήσει τη διαδρομή του φωτός, επιτρέποντας στο σύστημα μέτρησης να συγκρίνει την πραγματική επιφάνεια με τον ιδανικό σχεδιασμό.
Αυτή η λειτουργία επιτρέπειCGH Null Correctorsνα χρησιμεύουν ως μηδενικοί φακοί διάθλασης (DNL), δημιουργώντας ένα ελεγχόμενο οπτικό περιβάλλον όπου πολύπλοκα ασφαιρικά σχήματα μπορούν να μετρηθούν με εξαιρετική ακρίβεια.
Ένας μηδενικός περιθλαστικός φακός δεν βασίζεται μόνο στην παραδοσιακή καμπυλότητα του γυαλιού. Αντίθετα, χρησιμοποιεί δομές περίθλασης μικροκλίμακας που δημιουργούνται μέσω προηγμένης οπτικής επεξεργασίας. Αυτές οι δομές χειρίζονται τα εισερχόμενα κύματα φωτός σύμφωνα με ένα σχεδιασμένο σχέδιο.
Η διαδικασία εργασίας μπορεί να γίνει κατανοητή σε τρία βήματα:
| Δοκιμαστικό Στάδιο | Λειτουργία της τεχνολογίας DNL | Οφελος |
|---|---|---|
| Υπολογισμός οπτικού σχεδιασμού | Δημιουργεί ένα μοτίβο περίθλασης που ταιριάζει με την ασφαιρική επιφάνεια | Εξασφαλίζει την ακριβή προετοιμασία της μέτρησης |
| Διόρθωση κυμάτων φωτός | Ρυθμίζει τη δέσμη δοκιμής μέσω των φαινομένων περίθλασης | Μειώνει τα οπτικά σφάλματα μέτρησης |
| Σύγκριση επιφανειών | Συγκρίνει τα αποτελέσματα μέτρησης με τα αρχικά δεδομένα σχεδιασμού | Παρέχει αξιόπιστη αξιολόγηση ποιότητας |
Σε σύγκριση με τις συμβατικές μεθόδους οπτικής αντιστάθμισης, οι λύσεις που βασίζονται σε CGH προσφέρουν μεγαλύτερη ευελιξία επειδή το σχέδιο περίθλασης μπορεί να προσαρμοστεί για διαφορετικές ασφαιρικές γεωμετρίες.
Τα οπτικά συστήματα υψηλής ποιότητας εξαρτώνται σε μεγάλο βαθμό από την ακριβή μέτρηση της επιφάνειας. Μια μικρή απόκλιση σε ένα οπτικό στοιχείο μπορεί να επηρεάσει τη σαφήνεια της εικόνας, την ακρίβεια τοποθέτησης ή τη σταθερότητα του συστήματος.
Για παράδειγμα, στον εξοπλισμό μηχανικής όρασης, η ακρίβεια βαθμονόμησης επηρεάζει άμεσα την απόδοση αναγνώρισης εικόνας. Στα συστήματα επιθεώρησης ημιαγωγών, η οπτική ακρίβεια επηρεάζει την ικανότητα ανίχνευσης εξαιρετικά μικρών χαρακτηριστικών. Για τα ερευνητικά όργανα, η αξιόπιστη μέτρηση διασφαλίζει ότι τα οπτικά σχέδια λειτουργούν σύμφωνα με τις προσδοκίες.
Η Ningbo Zhixing Optical Technology Co., Ltd. συνδυάζει τις δυνατότητες σχεδίασης οπτικού συστήματος με την εμπειρία επεξεργασίας ακριβείας για την υποστήριξη προσαρμοσμένων λύσεων για διαφορετικές απαιτήσεις εφαρμογών. Η τεχνική ομάδα της εταιρείας έχει εμπειρία στον οπτικό σχεδιασμό, την επεξεργασία ασφαιρικών επιφανειών και την παραγωγή CGH, συμβάλλοντας στην αντιμετώπιση των προκλήσεων που σχετίζονται με την προηγμένη οπτική επιθεώρηση.
Η υιοθέτηση της τεχνολογίας CGH φέρνει αρκετά πρακτικά πλεονεκτήματα:
Επειδή το σχέδιο περίθλασης έχει σχεδιαστεί σύμφωνα με το ακριβές σχήμα της επιφάνειας, η διαδικασία δοκιμής μπορεί να εντοπίσει μικροσκοπικές αποκλίσεις μεταξύ του κατασκευασμένου εξαρτήματος και του αρχικού οπτικού σχεδίου.
Κάθε ασφαιρική επιφάνεια μπορεί να έχει διαφορετικές παραμέτρους. Σε αντίθεση με τα τυπικά εργαλεία δοκιμών, οι λύσεις CGH μπορούν να αναπτυχθούν σύμφωνα με συγκεκριμένες οπτικές απαιτήσεις, καθιστώντας τα κατάλληλα για διάφορα εξαρτήματα ακριβείας.
Οι ακριβείς δοκιμές μειώνουν τις επαναλαμβανόμενες ρυθμίσεις κατά τη διάρκεια της οπτικής παραγωγής και βοηθούν τους μηχανικούς να επαληθεύουν τα σχέδια πιο αποτελεσματικά.
Καθώς τα οπτικά προϊόντα γίνονται μικρότερα και πιο εξελιγμένα, οι τεχνολογίες μέτρησης ακριβείας γίνονται απαραίτητες για τη διατήρηση σταθερής απόδοσης.
Η ζήτηση για προηγμένες οπτικές μετρήσεις συνεχίζει να αυξάνεται παράλληλα με τις εξελίξεις στον αυτοματισμό, την έξυπνη κατασκευή και την απεικόνιση υψηλής ανάλυσης. Περισσότερες βιομηχανίες κινούνται προς συμπαγή οπτικά συστήματα που απαιτούν πολύπλοκα σχέδια φακών, αυξάνοντας τη σημασία των αξιόπιστων μεθόδων δοκιμής ασφαιρών.
ΣύγχρονοςCGH Null Correctorsπαρέχουν μια πρακτική προσέγγιση συνδυάζοντας τεχνολογία περίθλασης σχεδιασμένη από υπολογιστή με οπτική κατασκευή ακριβείας. Γεφυρώνουν το χάσμα μεταξύ του θεωρητικού οπτικού σχεδιασμού και της επιθεώρησης παραγωγής σε πραγματικό κόσμο, επιτρέποντας στους μηχανικούς να αξιολογούν πολύπλοκες επιφάνειες με μεγαλύτερη εμπιστοσύνη.
Οι μελλοντικές εξελίξεις στην οπτική επεξεργασία, τον υπολογιστικό σχεδιασμό και την κατασκευή μικρο-νανο αναμένεται να βελτιώσουν περαιτέρω τις δυνατότητες της διαθλαστικής οπτικής δοκιμής. Τεχνολογίες όπως οι πλακέτες βαθμονόμησης μηχανικής όρασης, οι στόχοι ακριβείας και τα εξαρτήματα οπτικής μέτρησης θα συνεχίσουν να διαδραματίζουν σημαντικό ρόλο στην υποστήριξη αυτών των εξελίξεων.
Καθώς τα οπτικά συστήματα συνεχίζουν να εξελίσσονται, η ακριβής μέτρηση παραμένει βασικός παράγοντας για την επίτευξη αξιόπιστης απόδοσης. Η τεχνολογία μηδενικών περιθλαστικών φακών που βασίζεται σε CGH παρέχει μια αποτελεσματική λύση για τη δοκιμή δύσκολων ασφαιρικών εξαρτημάτων, καθιστώντας την προηγμένη οπτική επιθεώρηση πιο προσιτή και πρακτική.
Με την εστίασή της σε οπτικές συσκευές, επεξεργασία ακριβείας και προσαρμοσμένες λύσεις, η Ningbo Zhixing Optical Technology Co., Ltd. συνεχίζει να συμβάλλει στην ανάπτυξη οπτικών τεχνολογιών. Τα προϊόντα της, συμπεριλαμβανομένωνCGH Null CorrectorsΟι πλακέτες βαθμονόμησης μηχανικής όρασης, οι χάρακες γραμμής οπτικού γυαλιού και οι φωτομάσκες αντικατοπτρίζουν τη δέσμευση της εταιρείας να υποστηρίζει υψηλότερα πρότυπα στη σύγχρονη οπτική μέτρηση και κατασκευή.
