Μην αφήνετε το αδέσποτο φως να καταστρέψει τις ρίγες σας: Αποκαλύπτοντας την τέχνη του φιλτραρίσματος "φορέας συχνότητας" σε σχεδιασμό CGH

Το «Δίλημμα πολλαπλών εργασιών» του CGH: Γιατί υπάρχει το αδέσποτο φως; Για να κατανοήσουμε τη «συχνότητα φέροντος», πρέπει πρώτα να κατανοήσουμε μια υπόθεση: η ίδια η CGH είναι ένα διαθλαστικό οπτικό στοιχείο. Όταν εκπέμπετε μια δέσμη φωτός σε ένα CGH, δεν θα παράγει απλώς την επιθυμητή σειρά περίθλασης. Λόγω των θεμελιωδών νόμων της φυσικής οπτικής, θα παράγει ταυτόχρονα αρκετούς «κλώνους»: τη σειρά +1 (σήμα στόχου) που χρειάζεστε, την 0η τάξη που διέρχεται ευθεία χωρίς περίθλαση, τη σειρά -1 που εκτρέπεται προς την άλλη πλευρά και ακόμη υψηλότερες τάξεις...

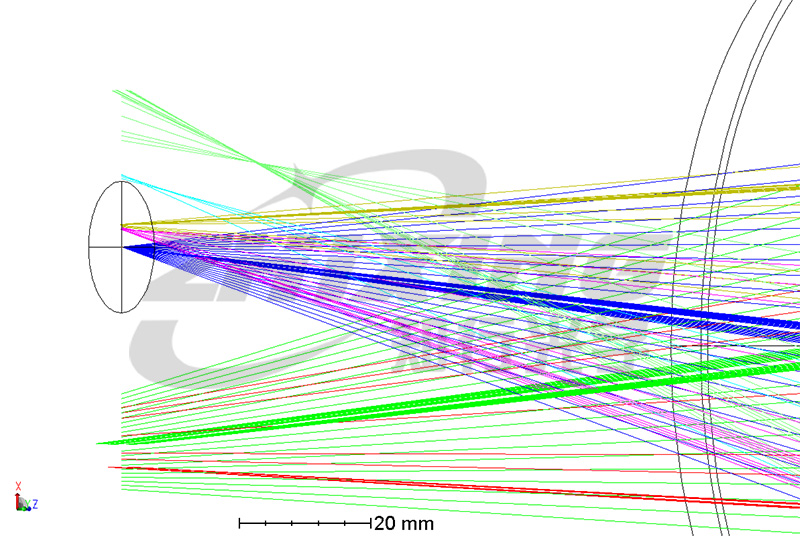

Σχήμα 1. Φως διαφορετικών τάξεων περίθλασης (το μπλε αντιπροσωπεύει την +1η τάξη, τα υπόλοιπα είναι αδέσποτα φως).

Σε έναν ιδανικό σχεδιασμό, μόνο το φως τάξης +1 μεταφέρει πληροφορίες σχετικά με τη μετρούμενη επιφάνεια πίσω στο συμβολόμετρο. Ωστόσο, στην πραγματικότητα, οι εντολές 0ης και -1ης τάξης «παρασιτικές» περιπλανούνται επίσης άσκοπα στο οπτικό μονοπάτι. Μόλις εισέλθουν στην οπτική διαδρομή μέτρησης, δημιουργούν παρεμβολές αδέσποτου φωτός. Το αποτέλεσμα είναι μειωμένη αντίθεση στα περιθώρια παρεμβολής, θολές άκρες και μερικές φορές ακόμη και η υπέρθεση ψευδών πληροφοριών φάσης. Εν ολίγοις, τα θολά κρόσσια συχνά δεν οφείλονται σε αδύναμο φως, αλλά σε υπερβολικό θόρυβο. Τι είναι η "συχνότητα φορέα"; Η εισαγωγή μιας φέρουσας συχνότητας είναι για την επίλυση αυτής της σύγκρουσης "σήματος και θορύβου". Μπορούμε να φανταστούμε την κατανομή φάσης του CGH ως ένα κωδικοποιημένο διάγραμμα που καταγράφει τις «πληροφορίες σχήματος της μετρούμενης επιφάνειας». Η "συχνότητα φορέα" είναι ένας πρόσθετος παράγοντας κλίσης ή αποεστίασης που υπερτίθεται σε αυτές τις κωδικοποιημένες πληροφορίες. Αυτή η λειτουργία ακούγεται αφηρημένη, αλλά ο σκοπός της είναι πολύ καθαρός—να δώσει στο χρήσιμο σήμα στόχο ένα «νέο χώρο» στον τομέα της χωρικής συχνότητας. Αρχικά, το σήμα στόχου και αυτά τα άχρηστα αδέσποτα φώτα 0ης και 1ης τάξης συνωστίζονται και μπλέκονται στο φάσμα συχνοτήτων. Ανεξάρτητα από το πώς το μπλοκάρετε χωρικά, δεν μπορείτε να το αποκλείσετε εντελώς. Αλλά μόλις μια φέρουσα συχνότητα υπερτεθεί στο σήμα στόχο, το φάσμα της "μετατοπίζεται" σε υψηλότερη περιοχή συχνοτήτων, δημιουργώντας έτσι απόσταση από τα ακίνητα σήματα παρεμβολής. Αυτό είναι σαν να βρίσκεστε σε ένα θορυβώδες πάρτι όπου εσείς και οι φίλοι σας αρχικά πνίγετε τον θόρυβο και δεν μπορείτε να ακούσετε ο ένας τον άλλον. Αλλά η συχνότητα του φορέα είναι σαν να δίνει σε εσάς και τους φίλους σας έναν συγκεκριμένο ήχο υψηλής συχνότητας. εσείς οι δύο μεταβείτε σε αυτόν τον τόνο που κανείς άλλος δεν χρησιμοποιεί για να επικοινωνήσει, και ο περιβάλλων θόρυβος χαμηλής συχνότητας γίνεται αμέσως ένα φιλτραριζόμενο φόντο.

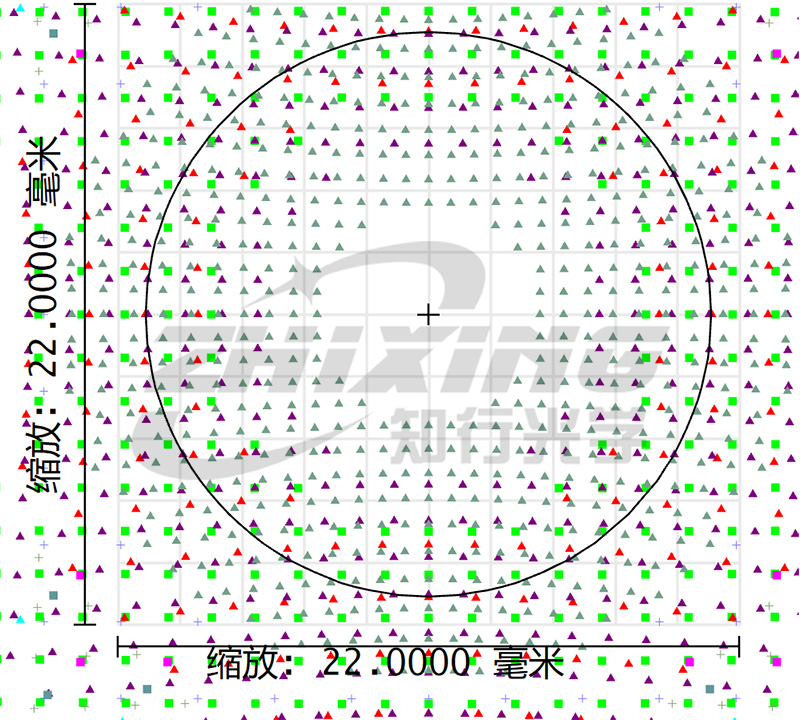

Σχήμα 2. Διαχωρισμός σειράς με κεκλιμένη συχνότητα φορέα

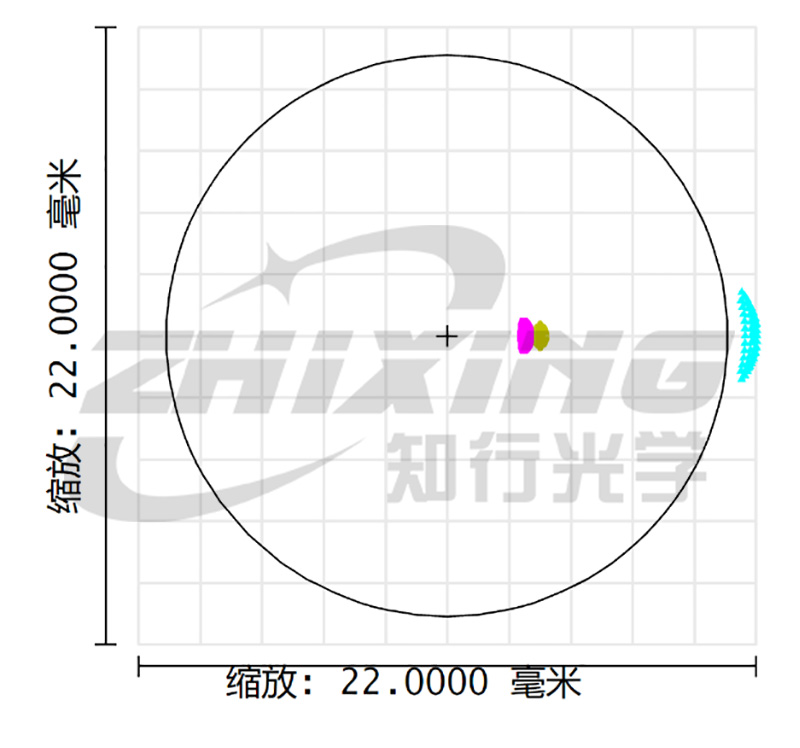

Εικόνα 3. Διαχωρισμός επιπέδων με συχνότητα φέροντος αποεστίασης

Μόλις τα σήματα παρεμβολής και στόχου διαχωριστούν στο φάσμα, το επακόλουθο χωρικό φιλτράρισμα μπορεί καθαρά και αποτελεσματικά να «κρατήσει το αδέσποτο φως». Η τέχνη του φιλτραρίσματος: όχι όσο πιο δυνατό τόσο το καλύτερο, αλλά σωστά. Αυτή είναι μια τέχνη ισορροπίας, για την εύρεση της «ακριβώς σωστής» στιγμής. Εάν η συχνότητα του φορέα είναι πολύ χαμηλή — τα φάσματα των σημάτων παρεμβολής και στόχου εξακολουθούν να επικαλύπτονται, δημιουργώντας ένα μπερδεμένο χάος, με αποτέλεσμα την αποτυχία του φιλτραρίσματος και τα θολωμένα κρόσσια. Εάν η φέρουσα συχνότητα είναι πολύ υψηλή - το φάσμα είναι επαρκώς διαχωρισμένο, αλλά αυτό οδηγεί σε εξαιρετικά στενά πλάτη γραμμής στο CGH, θέτοντας εξαιρετικά αυστηρές απαιτήσεις για την ακρίβεια κατασκευής μικρο-νανο. Αυτό δεν σημαίνει μόνο αύξηση της δυσκολίας κατασκευής αλλά και σοβαρό αντίκτυπο στην απόδοση περίθλασης της πραγματικής CGH. Σε έναν ιδανικό σχεδιασμό, το μεγαλύτερο μέρος της ενέργειας συγκεντρώνεται με τη σειρά +1, αλλά εάν η συχνότητα του φορέα είναι πολύ υψηλή, ακόμη και μια μικρή απόκλιση στη διαδικασία κατασκευής μπορεί να προκαλέσει διαρροή φωτός σε άλλες τάξεις, μειώνοντας σημαντικά την ένταση του σήματος. Πού βρίσκεται η αληθινή σχεδιαστική ικανότητα; Στην εύρεση αυτής της «ελάχιστης αποτελεσματικής συχνότητας φορέα». Ένας καλός σχεδιασμός δεν αφορά την τυχαία εξαγωγή τιμών στο λογισμικό σχεδίασης. Πρόκειται για τον ακριβή υπολογισμό του τρόπου ελαχιστοποίησης της υπερτιθέμενης φέρουσας συχνότητας, διασφαλίζοντας παράλληλα καθαρό διαχωρισμό όλων των παρεμβαλλόμενων εντολών περίθλασης. Η επίτευξη καθαρού διαχωρισμού με μια μικρή φέρουσα συχνότητα εγγυάται τόσο την αντίθεση όσο και την ευκρίνεια των κροσσών χωρίς να ασκείται υπερβολική πίεση στην επόμενη κατασκευή και διεργασίες. Μια πρακτική πρόταση για χρήστες CGH: Ως χρήστης CGH, δεν χρειάζεται να λύσετε μόνοι σας αυτές τις σύνθετες εξισώσεις συχνότητας φορέα, αλλά αυτό δεν σημαίνει ότι δεν μπορείτε να ελέγξετε τα αποτελέσματα ανίχνευσης στην πηγή. Εάν το CGH σας παρουσιάζει συχνά θολά κρόσσια, κακή αντίθεση ή κανονικό θόρυβο φόντου κατά τη διάρκεια της δοκιμής, αφού αποκλείσετε την οπτική διαδρομή και τα περιβαλλοντικά ζητήματα, μπορείτε να ζητήσετε μια αναφορά ποσοτικής ανάλυσης διαχωρισμού σειράς περίθλασης από τον σχεδιαστή ή τον προμηθευτή του CGH. Αυτή η αναφορά θα σας πει ξεκάθαρα: σύμφωνα με τον τρέχοντα σχεδιασμό συχνότητας φορέα, πού μετακινείται κάθε σειρά παρεμβολής, ποια είναι η φασματική τους απόσταση από το σήμα στόχο και εάν μπορούν να αποκλειστούν αποτελεσματικά από το χωρικό φίλτρο. Με αυτήν την αναφορά, μπορείτε να προσδιορίσετε εάν ο σχεδιασμός "φιλτραρίσματος" του CGH είναι αξιόπιστος. Τέλος, στην επιδίωξη της ακρίβειας σε επίπεδο νανομέτρων στην συμβολομετρία, η διαφορά μεταξύ "βλέπω καθαρά" και "δεν βλέπω καθαρά" συχνά έγκειται σε ένα μικροσκοπικό κομμάτι σχεδιαστικής εφευρετικότητας. Η φέρουσα συχνότητα παίζει ρόλο παρόμοιο με τον ανεπιτήδευτο τεχνικό φωτισμού στο μεγάλο θέαμα των δοκιμών ακριβείας—δεν καθορίζει το περιεχόμενο της εικόνας, αλλά καθορίζει πόσο καθαρή είναι η εικόνα. Την επόμενη φορά που θα δείτε ένα τυπικό παρεμβολόγραμμα με αιχμηρά περιγράμματα και εντελώς μαύρο φόντο, να θυμάστε ότι δεν είναι απλώς μια νίκη για την ακρίβεια της επιφάνειας, αλλά και μια όμορφη τέχνη φιλτραρίσματος συχνότητας.
