Ανακριβής τοποθέτηση: Μια παγίδα όπου μπορείτε εύκολα να υποφέρετε στη σιωπή. Ας εξετάσουμε ένα πραγματικό σενάριο. Επιθεωρείτε έναν κοίλο ασφαιρικό καθρέφτη. Το CGH έχει σχεδιαστεί, η οπτική διαδρομή έχει ρυθμιστεί και έχουν εμφανιστεί κρόσσια παρεμβολών. Με βάση την εμπειρία, ρυθμίζετε ελαφρώς τον καθρέφτη. τα κρόσσια φαίνονται καλά, η τιμή των φωτοβολταϊκών είναι ωραία και αναπνέεις ανακουφισμένος. Αλλά τρεις μήνες αργότερα, ο καθρέφτης εγκαθίσταται στο σύστημα και η ποιότητα της εικόνας είναι κατώτερη. Μετά από έρευνα, διαπιστώνετε ότι η ακτίνα καμπυλότητας διαφέρει από την τιμή σχεδιασμού κατά περισσότερα από δέκα μικρόμετρα. Που βρισκόταν το πρόβλημα; Κατά την επιθεώρηση, ο καθρέφτης δεν ήταν στη θεωρητική του θέση. Νομίζατε ότι το είχατε προσαρμόσει στις «βέλτιστες παρυφές», αλλά στην πραγματικότητα, χρησιμοποιήσατε την απόκλιση πόζας για να αντισταθμίσετε το κατασκευαστικό σφάλμα στην ακτίνα καμπυλότητας - δύο σφάλματα αλληλοεξουδετερώνονται, δημιουργώντας μια αυταπάτη αλλά αποκλίνουσα από την αληθινή ψευδαίσθηση. Ακόμη πιο ύπουλο είναι ότι εάν η ίδια η ακτίνα καμπυλότητας του καθρέφτη είναι προβληματική και δεν έχετε ελέγξει με ακρίβεια τη στάση στη θεωρητική τιμή, τα δεδομένα της επιφάνειας που μετρήθηκαν γίνονται χάλια: είναι αδύνατο να προσδιοριστεί πόσο είναι πρόβλημα σχήματος επιφάνειας και πόσο πρόβλημα πόζας. Πώς αποφεύγετε αυτή την παγίδα; Ένα ματάκι. Πώς εγγυάται ένα ματάκι τη θεωρητική του στάση; Σε ένα σύστημα επιθεώρησης CGH (Cave Aspherical Mirror), το βασικό καθήκον της δομής των ματιών της γάτας είναι ξεκάθαρο: να διασφαλιστεί ότι ο υπό δοκιμή καθρέφτης (DUT) και το CGH διατηρούν τη θεωρητική στάση. Ποια είναι η θεωρητική στάση; Είναι η χωρική σχέση που υπολογίζεται αυστηρά κατά τη φάση σχεδιασμού - η αξονική απόσταση, η κλίση και η εκκεντρότητα είναι όλες σαφώς καθορισμένες τιμές σχεδιασμού. Η όλη δουλειά του ματιού της γάτας είναι να διασφαλίσει ότι η πραγματική συναρμολογημένη στάση ταιριάζει με αυτές τις αξίες σχεδιασμού. Πώς λειτουργεί στην πράξη; Ας το αναλύσουμε χρησιμοποιώντας ένα κοινό σενάριο επιθεώρησης. Σενάριο: Το CGH έχει επιθεωρηθεί και έχει ολογραφική περιοχή ευθυγράμμισης. Το φως που προβάλλεται από αυτήν την περιοχή, αφού αντανακλάται από το DUT, σχηματίζει μια εικόνα ματιού γάτας — συνήθως ένα καθαρό, εστιασμένο σημείο φωτός.

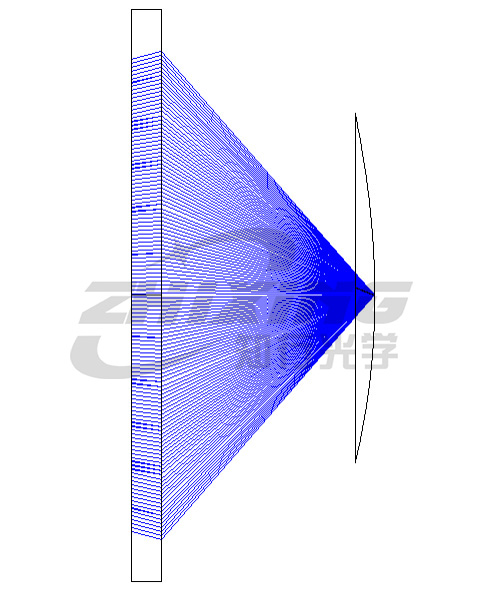

Εικόνα 1. Οπτική διαδρομή για ανίχνευση ματιών γάτας
Η διαδικασία λειτουργίας είναι η εξής: 1. Χονδρική ρύθμιση: Τοποθετήστε το κάτοπτρο δοκιμής και το CGH στη θέση τους και ρυθμίστε την αξονική απόσταση, την κλίση και την εκκεντρότητα ώστε να είναι κοντά στις θεωρητικές τιμές. 2. Ρύθμιση λεπτού ματιού γάτας: Παρατηρήστε την εικόνα του ματιού της γάτας που προβάλλεται στην ολογραφική οθόνη. Καθώς η θέση και η στάση του δοκιμαστικού καθρέφτη πλησιάζουν σταδιακά τη θεωρητική τιμή, η εικόνα των ματιών της γάτας θα τείνει προς ένα προκαθορισμένο βέλτιστο σχήμα.

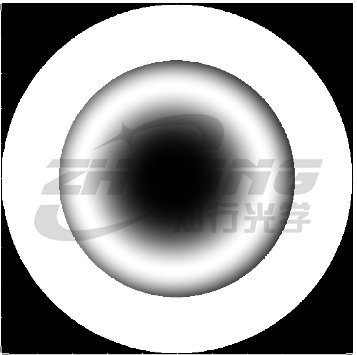

Εικόνα 2. Εικόνα ματιών γάτας όταν η στάση είναι σωστή.

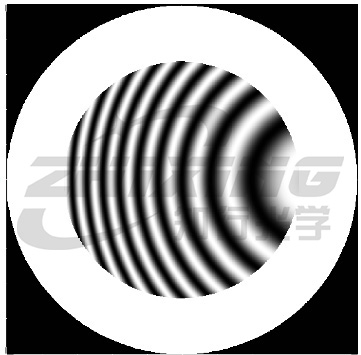

Εικόνα 3. Εικόνα ματιών γάτας με λανθασμένη στάση (σφάλμα αξονικής απόστασης και κλίση).
3. Κλείδωμα θέσης: Μόλις η εικόνα των ματιών της γάτας φτάσει στο προκαθορισμένο πρότυπο, υποδηλώνει ότι ο υπό δοκιμή καθρέφτης βρίσκεται στη θεωρητική του θέση. Σε αυτό το σημείο, όλοι οι μηχανισμοί ρύθμισης είναι κλειδωμένοι και ξεκινά η ανίχνευση σχήματος επιφάνειας. Το μάτι της γάτας εδώ ουσιαστικά λειτουργεί ως ένας εξαιρετικά ευαίσθητος «δείκτης θέσης». Σας λέει πότε η θέση του καθρέφτη είναι «στη θέση του». Τα δεδομένα σχήματος επιφάνειας που μετρήθηκαν αφού τοποθετηθεί στη θέση του είναι η πραγματική απόδοση του καθρέφτη στη θεωρητική του θέση. Μια πραγματική περίπτωση: Από πού προέρχεται η σφαιρική εκτροπή; Η προσομοίωση δίνει την απάντηση. Τώρα που η αρχή είναι ξεκάθαρη, ας δούμε ένα πραγματικό σενάριο μηχανικής. Πολλοί μηχανικοί πεδίου μπορεί να έχουν απήχηση στη διαδικασία αντιμετώπισης προβλημάτων σε αυτήν την περίπτωση. Υπάρχει ένας ασφαιρικός φακός και το σχήμα της επιφάνειάς του ανιχνεύεται πρώτα χρησιμοποιώντας ένα προφίλ μετρητή χωρίς επαφή DUI. Το προφίλόμετρο σαρώνει το περίγραμμα του καθρέφτη μέσω ενός οπτικού καθετήρα, λαμβάνοντας απευθείας δεδομένα τοπογραφίας επιφάνειας. Τα αποτελέσματα των μετρήσεων είναι καλά. το σχήμα της επιφάνειας φαίνεται αρκετά καθαρό.

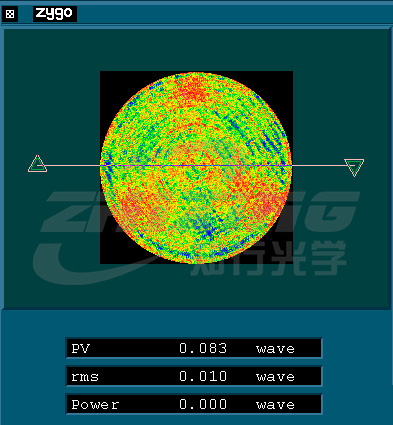

Εικόνα 4 Αποτελέσματα δοκιμής DUI
Ο ίδιος φακός δοκιμάστηκε ξανά στο σύστημα δοκιμών CGH. Το μάτι της γάτας ήταν σωστά ευθυγραμμισμένο και η στάση ήταν κλειδωμένη στη θεωρητική αξία. Το αποτέλεσμα βγήκε - μια μεγάλη σφαιρική εκτροπή ήταν καθαρά ορατή στο πρόσωπο.

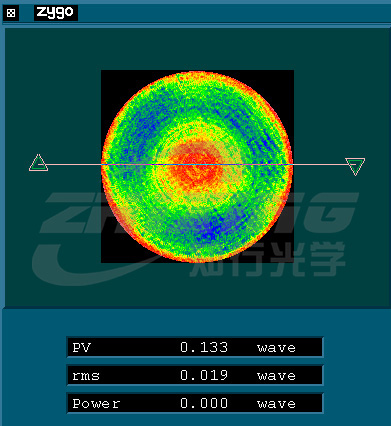

Εικόνα 5 Αποτελέσματα δοκιμής CGH
Δύο αναφορές έπεσαν στο τραπέζι. Η DUI είπε ότι το σχήμα της επιφάνειας ήταν καλό, ενώ η CGH είπε ότι υπήρχε μεγάλη σφαιρική εκτροπή. Ποιο να πιστέψω; Για να βρεθεί η πηγή αυτής της σφαιρικής εκτροπής, μετρήθηκε η ακτίνα καμπυλότητας του φακού χρησιμοποιώντας DUI. Ένα προφίλόμετρο χωρίς επαφή μπορεί να σαρώσει απευθείας τη γεννήτρια ώστε να ταιριάζει στην ακτίνα καμπυλότητας, χωρίς να βασίζεται σε εξωτερικό μέτωπο κύματος αναφοράς. Τα αποτελέσματα της μέτρησης επανήλθαν - η μετρούμενη ακτίνα καμπυλότητας διέφερε από τη θεωρητική τιμή κατά 112 μm. Στη συνέχεια, αυτή η ακτίνα απόκλισης καμπυλότητας αντικαταστάθηκε στο μοντέλο οπτικής προσομοίωσης του συστήματος ανίχνευσης CGH. Αφού λήφθηκαν τα αποτελέσματα της προσομοίωσης, συγκρίθηκαν με τα μετρημένα δεδομένα σχήματος επιφάνειας από το CGH - τα δύο ταιριάστηκαν εξαιρετικά καλά. Αυτή η μεγάλη σφαιρική εκτροπή ήταν ακριβώς η συμπεριφορά που θα έπρεπε να παρουσιάζει η ακτίνα της απόκλισης της καμπυλότητας κάτω από τη θεωρητική στάση.

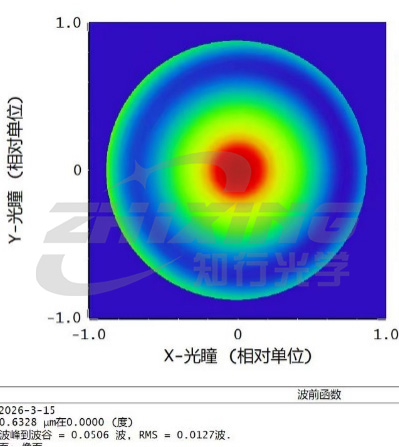

Εικόνα 6 Αποτελέσματα προσομοίωσης
Η αλυσίδα είναι τώρα κλειστή: Απόκλιση ακτίνας καμπυλότητας → Η σφαιρική εκτροπή πρέπει να εμφανίζεται κάτω από τη θεωρητική στάση → Η μετρούμενη σφαιρική εκτροπή αντιστοιχεί στην προσομοίωση → Η μέτρηση της CGH είναι η πραγματική. Γιατί το DUI δεν έδειξε προφανή σφαιρική εκτροπή στα αποτελέσματα του σχήματος της επιφάνειας πριν; Διότι όταν ένα προφιλόμετρο χωρίς επαφή σαρώνει μια επιφάνεια, η αντιστοιχία μεταξύ του συστήματος συντεταγμένων μέτρησης και της μηχανικής αναφοράς του καθρέφτη εξαρτάται από τη στάση σύσφιξης. Εάν ο καθρέφτης δεν είναι αυστηρά κλειδωμένος κάτω από τη θεωρητική στάση, το στοιχείο σχήματος επιφάνειας που προκαλείται από την απόκλιση της ακτίνας καμπυλότητας μπορεί να αραιωθεί από την αλλαγή στη στάση της μέτρησης και να εξομαλυνθεί περαιτέρω στην επεξεργασία δεδομένων, και τελικά να εμφανίζεται "μη αισθητό" στην αναφορά σχήματος επιφάνειας. Αλλά η μέτρηση της ακτίνας καμπυλότητας δεν είναι ψέματα - η τιμή της ακτίνας καμπυλότητας που μετράται από το DUI αποκλίνει από τη θεωρητική τιμή και αυτή η απόκλιση, αφού τεθεί σε προσομοίωση, είναι ακριβώς ίση με τη σφαιρική εκτροπή που μετράται με CGH. Τι είναι τόσο ισχυρό ο συνδυασμός CGH + μάτι γάτας; Διαχωρίζει το σφάλμα σχήματος επιφάνειας και το σφάλμα ακτίνας καμπυλότητας. Με τη στάση σταθερή, μια απόκλιση στην ακτίνα καμπυλότητας είναι σφαιρική εκτροπή, πουθενά να κρυφτεί. Επιπλέον, αυτή η σφαιρική εκτροπή μπορεί να αναπαραχθεί με προσομοίωση - δεν εμφανίζεται από το πουθενά, αλλά είναι μια αναπόφευκτη εκδήλωση της απόκλισης της ακτίνας καμπυλότητας κάτω από τη θεωρητική στάση. Τι σημαίνει αυτό για τους χειριστές πρώτης γραμμής; Η εγγύηση της θεωρητικής στάσης από το μάτι της γάτας φέρνει απτές αλλαγές στις επιτόπιες δοκιμές:
◆ Η κατοχή βασίζεται πλέον σε στοιχεία: Η ακρίβεια της τοποθέτησης του καθρέφτη δεν κρίνεται πλέον από την "όψη των λωρίδων". Η εικόνα των ματιών της γάτας είναι ένα ποσοτικό πρότυπο κρίσης πόζας, ανεξάρτητα από τις ρίγες.
◆ Τα δεδομένα σχήματος επιφάνειας είναι αξιόπιστα: Με τη στάση σταθερή, το μετρούμενο σχήμα επιφάνειας είναι το πραγματικό σχήμα επιφάνειας του ίδιου του καθρέφτη. Εάν η ακτίνα καμπυλότητας είναι λανθασμένη, το σχήμα της επιφάνειας θα αντικατοπτρίζει με ακρίβεια την κατάσταση εκτός εστίασης και δεν θα κρύβεται από τη λανθασμένη στάση.
◆ Αναπαραγόμενο: Το πρότυπο της εικόνας με τα μάτια της γάτας παραμένει αμετάβλητο ανεξάρτητα από τον χειριστή. Η στάση που προσαρμόστηκαν από τους Zhang San και Li Si είναι η ίδια πόζα.
◆ Όταν τα δεδομένα από διαφορετικά όργανα συγκρούονται, υπάρχει ένας σαφής τρόπος επίλυσης του προβλήματος: το CGH έχει ένα μάτι γάτας που κλειδώνει τη στάση, μετρώντας το πραγματικό σχήμα της επιφάνειας κάτω από τη θεωρητική στάση. Με άλλες μεθόδους, εάν η στάση δεν είναι αυστηρά κλειδωμένη, τα δεδομένα "καλής εμφάνισης" μπορεί να μην είναι σωστά — σε αυτήν την περίπτωση, η μέτρηση της ακτίνας καμπυλότητας χωριστά συχνά παρέχει την απάντηση. Τέλος, στο σύστημα δοκιμών CGH, η αντιστάθμιση μετώπου κύματος αναφέρεται συχνότερα — εγγυάται την ακρίβεια του σχήματος της επιφάνειας. Ωστόσο, η αντιστάθμιση μετώπου κύματος βασίζεται στην υπόθεση ότι η στάση μεταξύ του δοκιμασμένου καθρέφτη και του CGH (Curve Front Gauge) βρίσκεται στη θεωρητικά σχεδιασμένη κατάσταση. Το μάτι της γάτας λειτουργεί ως η «σταθεροποιητική δύναμη» που κλειδώνει στη στάση. Καθορίζοντας τη στάση, αποκαλύπτεται το πραγματικό σχήμα του καθρέφτη. Η ακτίνα καμπυλότητας είναι είτε σωστή είτε λανθασμένη. Τίποτα δεν είναι κρυφό. Και αυτό ακριβώς απαιτεί οι δοκιμές ακριβείας: αυθεντικότητα.
