Μηχανικό σημείο αναφοράς: Το «σκληρό νόμισμα» της κατεργασίας και της συναρμολόγησης Για να κατανοήσουμε τη μεταφορά δεδομένων, πρέπει πρώτα να καταλάβουμε ένα πράγμα: στη μηχανική κατεργασία και τη συναρμολόγηση, το μηχανικό σημείο αναφοράς είναι απολύτως ο πρωταγωνιστής. Ας ξεκινήσουμε με τη μηχανική κατεργασία. Τι τοποθετεί τον καθρέφτη κατά το γύρισμα, το τρίψιμο και το γυάλισμα; Βασίζεται στις επιφάνειες μηχανικής τοποθέτησης του σώματος του καθρέφτη, στην εξωτερική κυκλική άκρη, στις οπές των πείρων τοποθέτησης και στην επιφάνεια της φλάντζας στερέωσης. Κατά τη διάρκεια της στροφής, το τσοκ συγκρατεί τον εξωτερικό κύκλο, χρησιμοποιώντας τον ως σημείο αναφοράς για το κεντράρισμα. κατά τη διάρκεια της λείανσης και του γυαλίσματος, η επιφάνεια έδρασης του καθρέφτη στηρίζεται στο τραπέζι εργαλείων, το οποίο συνδυάζεται με τις επιφάνειες τοποθέτησης του σώματος του καθρέφτη. Ανεξάρτητα από τη διαδικασία, η χωρική θέση του καθρέφτη στην εργαλειομηχανή καθορίζεται τελικά από αυτές τις μηχανικές επιφάνειες αναφοράς. Τώρα ας μιλήσουμε για τη συναρμολόγηση. Τι τοποθετεί τον καθρέφτη όταν είναι εγκατεστημένος στην κάννη του καθρέφτη ή στο δομικό εξάρτημα; Και πάλι, είναι το μηχανικό δεδομένο - η επιφάνεια της φλάντζας στερέωσης συνδυάζεται με την ακραία όψη, ο εξωτερικός κύκλος και η εσωτερική οπή της κάννης του καθρέφτη είναι τοποθετημένα και οι πείροι και οι οπές των πείρων καθορίζουν τον γωνιακό προσανατολισμό. Μόλις εγκατασταθεί, παραμένει στη θέση του. η κάννη του καθρέφτη δεν αναγνωρίζει τον οπτικό σας άξονα, μόνο τις μηχανικές επιφάνειες. Η μηχανική κατεργασία και η συναρμολόγηση χρησιμοποιούν την ίδια γλώσσα: μηχανικό δεδομένο. Μοιράζονται φυσικά μια κοινή βάση επικοινωνίας. Πού έγκειται το πρόβλημα; Βρίσκεται στο ενδιάμεσο βήμα της «επιθεώρησης». Πώς μεταδίδεται η οπτική αναφορά από το στάδιο επιθεώρησης πίσω στη μηχανική αναφορά; Ποιος είναι ο σκοπός της επιθεώρησης; Λέει στη διαδικασία κατασκευής "όπου δεν είναι αρκετά καλό" και λέει στη διαδικασία συναρμολόγησης "αν αυτός ο καθρέφτης πληροί τα πρότυπα ποιότητας". Αλλά η επιθεώρηση χρησιμοποιεί μια διαφορετική γλώσσα - την οπτική αναφορά. Ο οπτικός άξονας του συμβολόμετρου ορίζει το σύστημα συντεταγμένων επιθεώρησης και το μέτωπο κύματος του CGH ορίζει το σχήμα της επιφάνειας αναφοράς. Το PV και το RMS του σφάλματος σχήματος επιφάνειας υπολογίζονται σε αυτό το σύστημα οπτικών συντεταγμένων. Τώρα προκύπτει το πρόβλημα: πώς ευθυγραμμίζονται οι οπτικές και μηχανικές αναφορές; Εάν δεν είναι ευθυγραμμισμένα, εμφανίζεται αυτή η παράλογη κατάσταση: το τμήμα κατασκευής αλέθει τον καθρέφτη στο επιθυμητό σχήμα επιφάνειας σύμφωνα με τη μηχανική αναφορά και το τμήμα επιθεώρησης επιβεβαιώνει ότι το σχήμα της επιφάνειας πληροί τις απαιτήσεις της οπτικής αναφοράς, αλλά τα δύο "ανταποκρίνονται στις απαιτήσεις" δεν αναφέρονται στο ίδιο πράγμα - υπάρχει απόκλιση μεταξύ της οπτικής και της μηχανικής αναφοράς. Στο στάδιο της συναρμολόγησης, ο καθρέφτης τοποθετείται σύμφωνα με τη μηχανική αναφορά, αλλά το οπτικό σύστημα εμφανίζει ένα εντελώς διαφορετικό σχήμα επιφάνειας. Αυτή είναι η ουσία της παγίδας μετάδοσης αναφοράς: δεν είναι ότι κάποιος είναι ανακριβής, αλλά ότι ο καθένας χρησιμοποιεί τον δικό του χάρακα και στη συνέχεια υποθέτει ότι μετράει το ίδιο πράγμα.

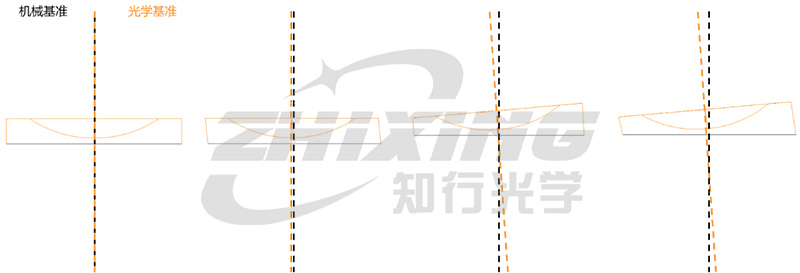

Εικόνα 1. Τέσσερις καταστάσεις μεταξύ οπτικών και μηχανικών αναφορών: τέλεια ευθυγράμμιση, εκκεντρότητα, κλίση και εκκεντρότητα και κλίση (από αριστερά προς τα δεξιά).
Ορισμένες μέθοδοι επιθεώρησης είναι εγγενώς δύσκολο να ευθυγραμμιστούν με μηχανικές αναφορές, γεγονός που εγείρει ένα βασικό ζήτημα: η δυσκολία μεταφοράς οπτικών αναφορών σε μηχανικές αναφορές ποικίλλει κατά τάξεις μεγέθους ανάλογα με τη μέθοδο επιθεώρησης. Για ορισμένες μεθόδους επιθεώρησης, η αναφορά είναι "αιωρούμενη". Πάρτε, για παράδειγμα, το παραδοσιακό μηχανικό προφίλόμετρο. Σαρώνει τα περιγράμματα λίγων γραμμών στην επιφάνεια του καθρέφτη, επιτυγχάνοντας υψηλή ακρίβεια δεδομένων. Ωστόσο, το σύστημα συντεταγμένων του ορίζεται από τη ράγα οδηγού κίνησης του καθετήρα. Ποια είναι η σχέση μεταξύ αυτής της ράγας οδήγησης και της μηχανικής επιφάνειας αναφοράς του καθρέφτη; Απαιτείται πρόσθετη βαθμονόμηση για τη δημιουργία αυτής της σύνδεσης. Είναι ακριβής η βαθμονόμηση; Υπάρχουν συστηματικά λάθη; Κάθε ερωτηματικό αντιπροσωπεύει ένα σημείο κινδύνου στη μεταφορά αναφοράς. Ένα άλλο παράδειγμα είναι ορισμένα σχήματα επιθεώρησης υπο-ανοιγμάτων που βασίζονται σε μάτισμα. Κάθε βήμα συναρμογής εισάγει αβεβαιότητα θέσης και το τελικό συνολικό σύστημα συντεταγμένων μπορεί να έχει συσσωρεύσει σημαντικές αποκλίσεις από την πραγματική μηχανική αναφορά του καθρέφτη. Αυτά τα σχήματα μοιράζονται ένα κοινό χαρακτηριστικό: η σύνδεση μεταφοράς από οπτικές σε μηχανικές αναφορές έχει πάρα πολλούς ενδιάμεσους συνδέσμους. Κάθε ενδιάμεσος σύνδεσμος είναι ένα σημείο εισόδου για σφάλμα. Η επιθεώρηση CGH προσφέρει μια διαφορετική προσέγγιση: διασφάλιση της σωστής μεταφοράς αναφοράς κατά τη φάση σχεδιασμού. Πώς το CGH παραδίδει την οπτική αναφορά στη μηχανική αναφορά; Ένα CGH που χρησιμοποιείται για τη δοκιμή αποτελείται συνήθως από δύο λειτουργικές περιοχές:
◆ Κύρια ολογραφική περιοχή: Υπεύθυνη για την αντιστάθμιση μετώπου κύματος, μετατρέποντας τα τυπικά σφαιρικά και επίπεδα κύματα του συμβολόμετρου σε πολύπλοκα μέτωπα κύματος που ταιριάζουν με την επιφάνεια που δοκιμάζεται. Αυτή είναι η βασική λειτουργία της ανίχνευσης σχήματος επιφάνειας.
◆ Ολογραφική περιοχή ευθυγράμμισης: Παρέχει το απόλυτο πλαίσιο αναφοράς για το ίδιο το CGH σε σχέση με το συμβολόμετρο και, τελικά, σε σχέση με τη μηχανική αναφορά του κατόπτρου υπό δοκιμή. Προβάλλει χαρακτηριστικά ευθυγράμμισης όπως φωτεινά σημεία, σημάδια σύγκλισης ή μοτίβα ματιών γάτας για να επιβεβαιώσει τη σχέση χωρικής στάσης μεταξύ του CGH και του υπό δοκιμή καθρέφτη.

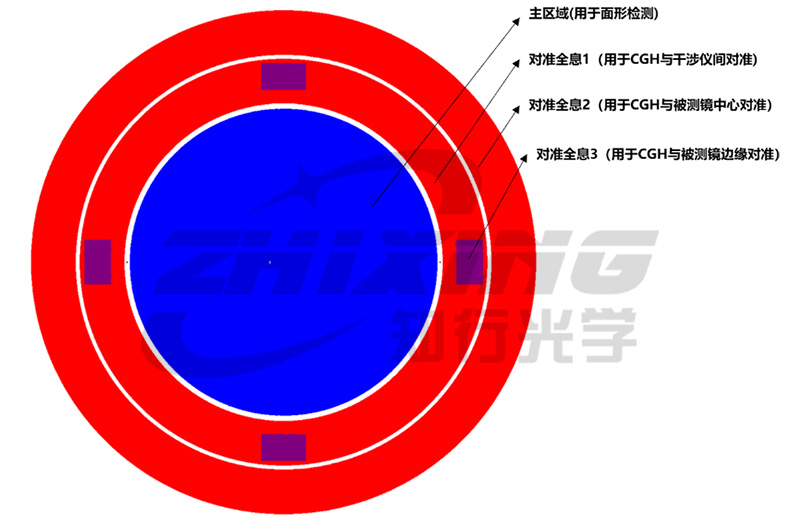

Σχήμα 2 Σχηματικό διάγραμμα κάθε λειτουργικής περιοχής του CGH
Τι σημαίνει ότι αυτές οι δύο περιοχές είναι ενσωματωμένες στο ίδιο υπόστρωμα; Σημαίνει ότι η αναφορά δεν καθορίζεται πλέον εκ των υστέρων, αλλά «γράφεται» στο CGH κατά τη φάση σχεδιασμού. Πώς επιτυγχάνεται αυτή η μεταφορά; Καθιερώνεται μια σαφής χωρική αντιστοιχία μεταξύ της μηχανικής αναφοράς (μπίλια τοποθέτησης, άκρο αναφοράς, επιφάνεια φλάντζας τοποθέτησης) του υπό δοκιμή κατόπτρου και των σημάνσεων αναφοράς στο CGH. Η ευθυγράμμιση της ολογραφικής περιοχής διασφαλίζει ότι η θέση του καθρέφτη είναι η θεωρητική τιμή σχεδιασμού κατά τη διάρκεια κάθε επιθεώρησης και διασφαλίζει ότι αυτή η θέση μπορεί να εντοπιστεί στη μηχανική αναφορά του καθρέφτη. Η διαδρομή μεταφοράς από την οπτική αναφορά στη μηχανική αναφορά ενσωματώνεται άψογα μέσω του σχεδιασμού CGH. Τι πρόβλημα λύνει αυτό; Αντιμετωπίζει την πραγματικότητα ότι στις περισσότερες περιπτώσεις, μόνο η μηχανική αναφορά αναγνωρίζεται στα στάδια κατασκευής και συναρμολόγησης. Το τμήμα συναρμολόγησης δεν ενδιαφέρεται για το πόσο όμορφο είναι το μετρημένο PV του σχήματος της επιφάνειάς σας. Τους ενδιαφέρει μόνο η απόδοση του καθρέφτη στο οπτικό σύστημα αφού εγκατασταθεί σύμφωνα με τη μηχανική αναφορά. Η μηχανική αναφορά παρέχεται από το κατασκευαστικό άκρο και χρησιμοποιείται επίσης από το άκρο της συναρμολόγησης — αυτά τα δύο άκρα θα πρέπει να είναι ευθυγραμμισμένα. Το καθήκον επιθεώρησης είναι να διασφαλίσετε ότι η οπτική αναφορά σας είναι όσο το δυνατόν πιο πιστή ευθυγραμμισμένη με αυτήν τη μηχανική αναφορά. Ορισμένες μέθοδοι επιθεώρησης ενισχύουν τα σφάλματα σε κάθε στάδιο αυτής της διαδικασίας μετατροπής. Η λύση του CGH συμπιέζει τη διαδικασία μετατροπής στο στάδιο του σχεδιασμού - η σχέση μεταξύ των μηχανικών και οπτικών αναφορών ορίζεται κατά το σχεδιασμό του CGH και η επιθεώρηση περιλαμβάνει απλώς την αναπαραγωγή αυτής της καθορισμένης σχέσης. Ποιες είναι οι συνέπειες μιας κακώς εκτελούμενης μετατροπής; Οι συνέπειες είναι ουσιαστικές.
◆Συνέπεια 1: Λανθασμένη διόρθωση επιφάνειας. Εάν διαπιστωθεί απόκλιση σε μια συγκεκριμένη περιοχή κατά τη διάρκεια της επιθεώρησης, το άκρο της μηχανικής κατεργασίας θα επιστρέψει για να τη διορθώσει. Ωστόσο, εάν υπάρχει κλίση ή μετατόπιση μεταξύ του συστήματος συντεταγμένων επιθεώρησης και του συστήματος μηχανικών συντεταγμένων, η πραγματική θέση αυτής της "απόκλισης" είναι εσφαλμένη. Το εργαλείο στίλβωσης, τοποθετημένο σύμφωνα με τη μηχανική αναφορά, στην πραγματικότητα διορθώνει μια διαφορετική θέση στον καθρέφτη. Αποτέλεσμα: Η διορθωμένη περιοχή δεν διορθώνεται, ενώ η εσφαλμένη περιοχή διορθώνεται.
◆Συνέπεια 2: Επαναλαμβανόμενες δοκιμές και σφάλματα στη συναρμολόγηση. Τα δεδομένα σχήματος επιφάνειας του καθρέφτη φαίνονται καλά, αλλά η ποιότητα της εικόνας είναι κακή μετά τη συναρμολόγηση. Το άκρο του συγκροτήματος αρχίζει να προσθέτει ροδέλες, να ρυθμίζει την εκκεντρότητα και να διορθώνει την κλίση—χρησιμοποιώντας μηχανικά μέσα για να αντισταθμίσει την απόκλιση που προκαλείται από τη μετατροπή από μια οπτική αναφορά σε μια μηχανική αναφορά. Αυτό που θα έπρεπε να ήταν μια διαδικασία ενός βήματος γίνεται ατελείωτη δοκιμή και λάθος. Μια ερώτηση που αξίζει να χαραχθεί στο μυαλό σας: Την επόμενη φορά που θα δείτε μια αναφορά επιθεώρησης σχήματος επιφάνειας, αξίζει να σταματήσετε να ρωτάτε, "Πώς μεταφέρονται τα δεδομένα από αυτήν την οπτική αναφορά στη μηχανική αναφορά του καθρέφτη;" Εάν αυτός ο σύνδεσμος μεταφοράς ληφθεί πλήρως υπόψη και οριστεί από το αρχικό στάδιο του σχεδιασμού, τα δεδομένα είναι σταθερά. Εάν αυτός ο σύνδεσμος συνενωθεί στη συνέχεια μέσω βαθμονόμησης, αλγορίθμων και απτικής διαίσθησης, τότε όλα τα στοιχεία ακριβείας σε επίπεδο νανομέτρων μπορούν να κατασκευαστούν σε χαλαρό έδαφος. Το CGH παρέχει στη βιομηχανία περισσότερα από ένα ολόγραμμα. προσφέρει μια ολοκληρωμένη λύση που ελαχιστοποιεί τα οπτικά σφάλματα αναφοράς και τα μεταφέρει στη μηχανική αναφορά κατά τη φάση σχεδιασμού. Η ποιότητα της μεταφοράς αναφοράς καθορίζει εάν ο καθρέφτης μπορεί να εγκατασταθεί με επιτυχία. Και αυτό είναι κάτι που αξίζει να γίνει από την αρχή. Ακολουθήστε μας για περισσότερες τεχνικές ερμηνείες και πρακτική κοινή χρήση σχετικά με την επιθεώρηση CGH και ασφαιρικής επιφάνειας. Αντιμετωπίσατε προβλήματα μεταφοράς αναφοράς κατά την επεξεργασία και την επιθεώρηση; Μη διστάσετε να μοιραστείτε στην ενότητα σχολίων.
