Hidden Killer #1: Παραμόρφωση μεταφοράς αναφοράς – Αποτρέψτε αυστηρά τις μετρήσεις «παράνομης στάσης» στην περιοχή ευθυγράμμισης. Στη μηχανική λογική της δοκιμής CGH, ο σύνδεσμος μεταφοράς αναφοράς είναι εξαιρετικά αυστηρός: μέτωπο κύματος συμβολόμετρου → μεταφέρεται στην επιφάνεια περίθλασης CGH → τελικά μεταφέρεται στον υπό δοκιμή φακό. Αυτή είναι μια διασυνδεδεμένη γεωμετρική αλυσίδα. Στην υποστήριξη μετά την πώληση, διαπιστώνουμε συχνά ότι στα δεδομένα μετρήσεων που υποβάλλονται από πελάτες, η περιοχή ευθυγράμμισης CGH είναι γεμάτη με πυκνά κρόσσια παρεμβολής. Αυτή η κατάσταση σημαίνει ότι το CGH δεν βρίσκεται στη φυσική θέση που απαιτείται από το σχέδιο. η αναφορά είναι ήδη λανθασμένη ευθυγράμμιση από το πρώτο βήμα (συμβολόμετρο σε CGH). Οποιαδήποτε δεδομένα επιφάνειας που μετρώνται κάτω από αυτήν την «παράνομη στάση» δεν είναι μόνο εντελώς ανακριβή, αλλά και σοβαρά παραπλανητικά για την επακόλουθη ανάλυση προβλημάτων, αντιπροσωπεύοντας μια εξαιρετικά αυστηρή πρακτική μηχανικής.

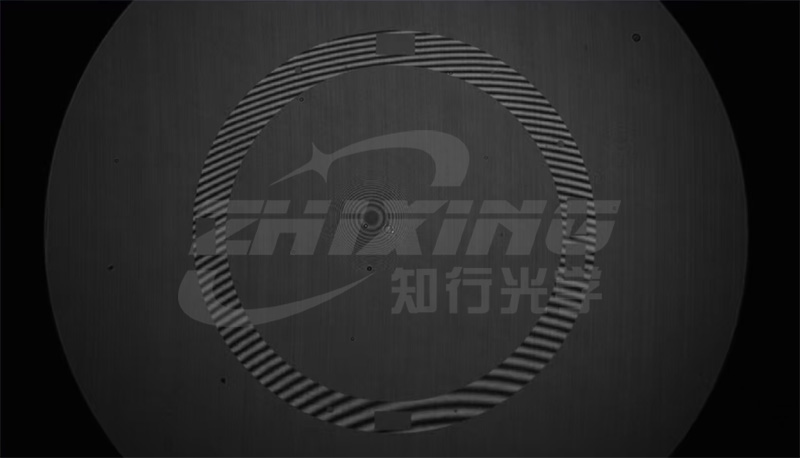

Διάγραμμα κακής ευθυγράμμισης
Αντίμετρα: Αναγκαστικό κλείδωμα αναφοράς και επαναφορά στις διαδικασίες λειτουργίας «μηδενικού περιθωρίου». Για να εξασφαλιστεί η αυθεντικότητα και η εγκυρότητα των δεδομένων μέτρησης, πρέπει να καθιερωθεί μια λειτουργική νοοτροπία «θέσης-προτεραιότητας»: Η περιοχή ευθυγράμμισης είναι μια «εντολή»: Η περιοχή ευθυγράμμισης στο CGH είναι το μοναδικό μοτίβο ανάδρασης που διασφαλίζει τη χωρική σχέση μεταξύ του συμβολόμετρου και του CGH. Τα κρόσσια σε αυτήν την περιοχή πρέπει να ρυθμιστούν σε κατάσταση "μηδενικού περιθωρίου" ή όσο το δυνατόν πιο αραιά, ρυθμίζοντας τη θέση CGH. Τηρείτε αυστηρά τη στάση του εγχειριδίου οδηγιών: Οι χειριστές πρέπει να ακολουθούν αυστηρά την αρχική στάση που ορίζεται στο εγχειρίδιο οδηγιών κατά τη ρύθμιση και τη ρύθμιση. Τα πολυάριθμα κρόσσια στην περιοχή ευθυγράμμισης υποδεικνύουν ότι το βήμα, το αζιμούθιο ή η κεντρική μετατόπιση του CGH δεν έχουν φτάσει ακόμη στο μηδέν. Η απόκτηση δεδομένων απαγορεύεται απολύτως υπό αυτές τις προϋποθέσεις. Εξασφαλίστε τη μοναδικότητα της φυσικής αναφοράς: Μόνο όταν τα κρόσσια στην περιοχή ευθυγράμμισης μειωθούν στην πιο αραιή κατάσταση κάτω από φυσικά όρια, μπορεί να αποδειχθεί ότι η CGH βρίσκεται στη σχεδιασμένη τυπική κατάσταση μέτρησης. Τα δεδομένα που καταγράφονται αυτή τη στιγμή αντικατοπτρίζουν πραγματικά την απόκλιση μετώπου κύματος που προκαλείται από τον υπό δοκιμή φακό.
Hidden Killer Two: Mirror "Force Deformation"—Η παραμελημένη πηγή του αστιγματισμού. Εάν το πρόβλημα ευθυγράμμισης είναι λειτουργικό, τότε αυτό το πρόβλημα δείχνει απευθείας το ίδιο το αντικείμενο που ελέγχεται. Πολλοί ασφαιρικοί καθρέφτες, προκειμένου να επιτύχουν ελαφρύ βάρος ή να πληρούν συγκεκριμένες απαιτήσεις οπτικού σχεδιασμού, συχνά έχουν μεγάλο λόγο διαστάσεων ή είναι κατασκευασμένοι από υλικά με σχετικά περιορισμένη ακαμψία. Όταν αυτά τα κάτοπτρα συγκρατούνται σε εργαλεία ή τοποθετούνται χρησιμοποιώντας συγκεκριμένες μεθόδους στήριξης, η βαρύτητα και η πίεση σύσφιξης προκαλούν άμεσα παραμόρφωση στο σώμα του καθρέφτη. Ποιο είναι το αποτέλεσμα; Αστιγματισμός. Και αυτός ο αστιγματισμός είναι πραγματικός και σωματικά παρών - ο καθρέφτης πράγματι «πιέζεται» σε αστιγματισμό. Το CGH (Calibrated High-Gross Mirror) το ανιχνεύει με υψηλή ευαισθησία, αλλά το πρόβλημα δεν είναι με το CGH, ούτε με το φινίρισμα της επιφάνειας του καθρέφτη, αλλά με το "πώς επιδιόρθωσες αυτόν τον καθρέφτη". Πολλές περιπτώσεις αστιγματισμού που είναι «αδύνατο να προσαρμοστούν» επί τόπου προκαλούνται στην πραγματικότητα από λανθασμένες μεθόδους υποστήριξης. Λύση: Δύο βήματα για να εντοπίσετε τον ένοχο. Αρχικά, εστιάστε στην αντιστοίχιση ακαμψίας του καθρέφτη και του συστήματος εργαλείων. Για καθρέφτες με μεγάλη αναλογία διαστάσεων, η σχεδίαση και η επαλήθευση των εργαλείων δοκιμής πρέπει να έχουν εξίσου σημασία με την ίδια την κατασκευή του καθρέπτη. Εάν μετράτε επανειλημμένα τον κανονικό αστιγματισμό, ελέγξτε πρώτα τις μεθόδους εργαλείων και υποστήριξης. Δεύτερον, χρησιμοποιήστε μια απλή αλλά εξαιρετικά αποτελεσματική διαγνωστική μέθοδο για να επιβεβαιώσετε τη βασική αιτία - την περιστρεφόμενη μέθοδο δοκιμής CGH. Διατηρώντας τον καθρέφτη και το εξάρτημα στην ίδια θέση, περιστρέψτε το CGH κατά μια ορισμένη γωνία (π.χ. 90°). Εάν η κατεύθυνση του αστιγματισμού στο παρεμβολόγραμμα παραμένει αμετάβλητη, η ίδια η CGH δεν είναι το πρόβλημα. ο αστιγματισμός προέρχεται από τον καθρέφτη ή το εξάρτημα, επομένως συνεχίστε να ελέγχετε τη μέθοδο σύσφιξης. Εάν η κατεύθυνση του αστιγματισμού περιστρέφεται συγχρόνως με την CGH, το πρόβλημα έγκειται στην ίδια την CGH. Αυτό το τεστ διαρκεί μόνο λίγα λεπτά, αλλά μπορεί να εξαλείψει αμέσως την υποψία για CGH, εστιάζοντας την έρευνα στην πραγματική πηγή του προβλήματος, καθιστώντας το ένα ισχυρό εργαλείο για επιτόπια διάγνωση.

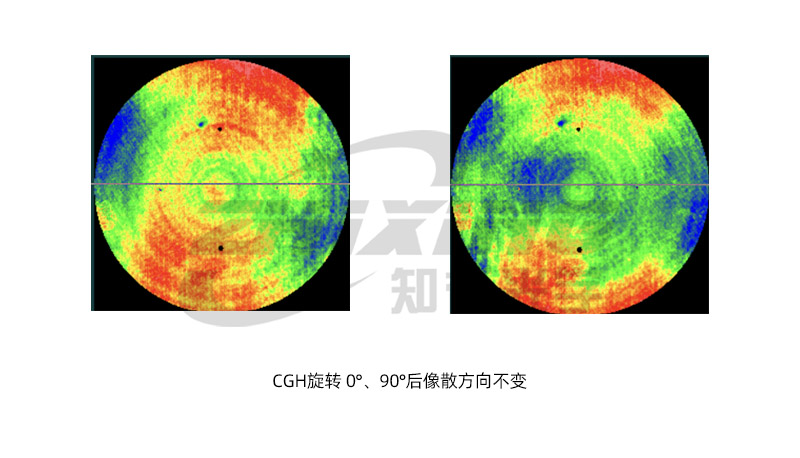

Η κατεύθυνση του αστιγματισμού παραμένει αμετάβλητη μετά την περιστροφή της CGH κατά 0° και 90°.
Hidden Killer #3: Ο καθρέφτης υπό δοκιμή δεν ήταν καθαρός – Ακόμη και ο καλύτερος εξοπλισμός δοκιμών είναι επιρρεπής σε μόλυνση. Αυτό το πρόβλημα ακούγεται απλό, αλλά οι πιθανότητες να σας πιάσουν είναι εξαιρετικά υψηλές, και ακόμη πιο έμπειροι μηχανικοί είναι μερικές φορές πιο επιρρεπείς στο να κάνουν αυτό το λάθος. Κατά τη διάρκεια της επεξεργασίας, του χειρισμού και της σύσφιξης, οι επιφάνειες καθρέφτη αναπόφευκτα συσσωρεύουν δακτυλικά αποτυπώματα, λίπος, υπολείμματα υγρού στίλβωσης, σωματίδια σκόνης και ακόμη και συμπυκνωμένα πτητικά από τον αέρα. Αυτές οι ουσίες είναι αόρατες με γυμνό μάτι κάτω από φθορίζον φως, αλλά μόλις εισέλθουν στην οπτική διαδρομή δοκιμής CGH, θα εμφανιστούν στο παρεμβολόγραμμα ως εντοπισμένες επιφανειακές «λακκούβες» ή «εξογκώματα» ή μικρής κλίμακας ακανόνιστος θόρυβος. Λύση: Καθιερώστε τυποποιημένες διαδικασίες καθαρισμού και επαλήθευσης. Μην χρησιμοποιείτε το "σχεδόν καθαρό" ως πρότυπο κρίσης. Για καθρέφτες πριν από την ακριβή δοκιμή, καθορίστε την επιλογή καθαρού διαλύτη (π.χ. αιθανόλη αναλυτικής ποιότητας, ακετόνη), μεθόδους σκουπίσματος (σύρσιμο, κύλιση) και τελικά βήματα επιβεβαίωσης. Εάν είναι δυνατόν, σαρώστε γρήγορα διαφορετικές περιοχές της επιφάνειας του καθρέφτη κάτω από την οπτική διαδρομή δοκιμής. Εάν ένα εντοπισμένο "ελάττωμα" εξαφανιστεί ή μετακινηθεί μετά το σκούπισμα, δεν είναι θέμα σχήματος επιφάνειας. Η σχολαστική εκτέλεση αυτού του βήματος μπορεί να εξοικονομήσει σημαντικό χρόνο για περιττό γυάλισμα. Hidden Killer Four: Crosstalk σειράς περίθλασης – Αυτό το «ανεπιθύμητο φως» Ένα CGH είναι ουσιαστικά ένα διαθλαστικό οπτικό στοιχείο που δημιουργεί πολλαπλές εντολές περίθλασης. Η σειρά +1 χρησιμοποιείται για ανίχνευση, ενώ η 0η, η -1η και ακόμη υψηλότερες εντολές, εάν δεν απομονωθούν, θα ξεφύγουν στην οπτική διαδρομή μέτρησης, μειώνοντας την αντίθεση των κροσσών παρεμβολής και εισάγοντας ακόμη και ψευδείς πληροφορίες φάσης. Αυτό είναι ουσιαστικά ένα πρόβλημα σχεδιαστικού επιπέδου, αλλά στο πεδίο εκδηλώνεται συχνά ως «θολά κρόσσια», «κακή αντίθεση» και «λάθη». Η αξία μιας καλά σχεδιασμένης φέρουσας συχνότητας έγκειται στον καθαρό διαχωρισμό των εντολών περίθλασης που παρεμβάλλονται. Λύση: Εάν έχετε αποκλείσει άλλους παράγοντες και τα κρόσσια εξακολουθούν να είναι «θολά», μπορείτε να επιβεβαιώσετε το σχήμα σχεδίασης φέρουσας συχνότητας και την αναφορά ποσοτικής ανάλυσης για τον διαχωρισμό σειράς περίθλασης με τον σχεδιαστή CGH. Hidden Killer Five: Ανεπαρκής θερμική ισορροπία – Ανακριβείς μετρήσεις με νεοαφιχθέντες καθρέφτες Αυτό το πρόβλημα ακούγεται απλό, αλλά εμφανίζεται πολύ συχνά. Οι καθρέφτες λαμβάνονται απευθείας από το εργαστήριο επεξεργασίας, τη δεξαμενή καθαρισμού ή το ντουλάπι αποθήκευσης και η θερμοκρασία τους δεν έχει ακόμη εξισορροπηθεί πλήρως με το περιβάλλον δοκιμής πριν τοποθετηθούν στο εξάρτημα για δοκιμή. Υπάρχει μια διαβάθμιση θερμοκρασίας μέσα στον καθρέφτη και η θερμική παραμόρφωση της επιφάνειας προκαλεί συνεχή μετατόπιση στα αποτελέσματα των μετρήσεων—τα δεδομένα που μετρήθηκαν στα πρώτα πέντε λεπτά διαφέρουν από αυτά που μετρήθηκαν δέκα λεπτά αργότερα. τα κρόσσια παρεμβολής αμέσως μετά την εκκίνηση και μετά τη σταθεροποίηση είναι σχεδόν ίδια. Μερικές φορές, οι χειριστές βρίσκουν τα δεδομένα λανθασμένα και ασχολούνται με διάφορες προσαρμογές, αλλά ο καθρέφτης στην πραγματικότητα "κινείται μόνος του" - πλησιάζει σιγά σιγά τη θερμική ισορροπία. Λύση: Δώστε του χρόνο. Καθιερώστε ένα πρωτόκολλο αποθήκευσης σταθερής θερμοκρασίας πριν από τη δοκιμή, ειδικά για μεγάλους ή χοντρούς καθρέφτες, καθώς ο χρόνος θερμικής ισορροπίας μπορεί να είναι πολύ μεγαλύτερος από ό,τι αναμένετε διαισθητικά. Εάν είναι δυνατόν, χρησιμοποιήστε βοηθητικές μεθόδους μέτρησης θερμοκρασίας για να επιβεβαιώσετε ότι η θερμοκρασία του καθρέφτη έχει σταθεροποιηθεί πριν ξεκινήσετε τη δοκιμή. Πώς να «πιάσετε τα φαντάσματα» συστηματικά; Συνοπτικά, όταν αντιμετωπίζετε ένα σφάλμα κατά τη δοκιμή CGH, εξετάστε το ενδεχόμενο να ελέγξετε την ακόλουθη σειρά: Είναι η περιοχή ευθυγράμμισης σωστά ρυθμισμένη; – Εάν η περιοχή ευθυγράμμισης έχει πολύ πυκνά κρόσσια, η αρχική γραμμή βάσης είναι εσφαλμένη. Παραμορφώνεται ο καθρέφτης από το εξάρτημα; – Ελέγξτε τη μέθοδο σύσφιξης. χρησιμοποιήστε την περιστροφική μέθοδο CGH για να αποκλείσετε το ίδιο το CGH πριν εστιάσετε στο εξάρτημα ή στον καθρέφτη. Είναι καθαρός ο καθρέφτης; – Καθαρίστε πρώτα τυχόν περιοχές με κοιλώματα ή εξογκώματα. μην βιαστείτε να το γυαλίσετε αν δεν είναι καθαρό. Υπάρχει crosstalk στις τάξεις περίθλασης; – Τα θολωμένα κρόσσια δεν υποδηλώνουν απαραίτητα ανεπαρκή ένταση φωτός. θα μπορούσε να υπάρχει αδέσποτο φως. Είναι ο καθρέφτης θερμικά ισορροπημένος; – Αφήστε αρκετό χρόνο για να φτάσει σε σταθερή θερμοκρασία. μην βιαστείτε τη διαδικασία. Η δοκιμή CGH είναι μια αυστηρή επιστήμη και μια σχολαστική πρακτική μηχανικής. Ακολουθήστε μας για περισσότερες πρακτικές τεχνικές στη δοκιμή CGH και ασφαιρικών επιφανειών. Ποια άλλα περίεργα προβλήματα αντιμετωπίσατε επιτόπου και δεν μπορούσατε να τα διορθώσετε; Μη διστάσετε να μοιραστείτε τις εμπειρίες σας στην ενότητα σχολίων.
