Δεν ξέρετε πώς να χρησιμοποιήσετε το CGH; Θυμηθείτε αυτά τα βήματα για να κατακτήσετε την ανίχνευση ασφαιρικών επιφανειών υψηλής ακρίβειας!

Βήμα 1: Επαληθεύστε το μέγεθος συμβολόμετρου και τον τυπικό καθρέφτη F/# Το CGH δεν είναι ανεξάρτητο. πρέπει να χρησιμοποιείται σε συνδυασμό με το συμβολόμετρο. Πρώτα, πρέπει να επιβεβαιώσετε το μέγεθος του διαφράγματος του συμβολόμετρου (συνήθως 4 ίντσες ή 6 ίντσες). Το πιο σημαντικό, το F/# του τυπικού καθρέφτη (TS) είναι σημαντικό. Το CGH έχει σχεδιαστεί με βάση συγκεκριμένα συγκλίνοντα ή αποκλίνοντα μέτωπα κύματος. Εάν το F/# του τυπικού καθρέφτη σας δεν ταιριάζει με τις απαιτήσεις σχεδίασης, το μέτωπο κύματος δεν μπορεί να συζευχθεί σωστά και ίσως να μην μπορείτε καν να βρείτε ένα φωτεινό σημείο. Συμβουλές ειδικών: Πριν ξεκινήσετε, βεβαιωθείτε ότι έχετε ελέγξει το εγχειρίδιο οδηγιών για να βεβαιωθείτε ότι το F/# του καθρέφτη TS είναι ελαφρώς μικρότερο από το απαιτούμενο F/# του CGH. Βήμα 2: Προσδιορισμός του μπροστινού και του πίσω μέρους του CGH Το CGH είναι ένα κομμάτι γυαλιού χαλαζία επικαλυμμένο με φιλμ χρωμίου ή χαραγμένο με μικρο/νανοδομές και έχει αυστηρά καθορισμένο εμπρός και πίσω μέρος.

● Αρχή: Η γραφική πλευρά του CGH (η πλευρά με το χαραγμένο σχέδιο) πρέπει να είναι στραμμένη προς τον υπό δοκιμή καθρέφτη.

● Μέθοδος αναγνώρισης: Παρατηρήστε τα σημάδια στο πλάι του γυαλιού ή χρησιμοποιήστε την αντανάκλαση του φωτός για να παρατηρήσετε την υπερτιθέμενη εικόνα του σχεδίου. Εάν τοποθετηθεί προς τα πίσω, το φως θα περάσει πρώτα από το παχύ υπόστρωμα χαλαζία, προκαλώντας περιττές εκτροπές, με αποτέλεσμα τα αποτελέσματα της δοκιμής να είναι εντελώς άκυρα.

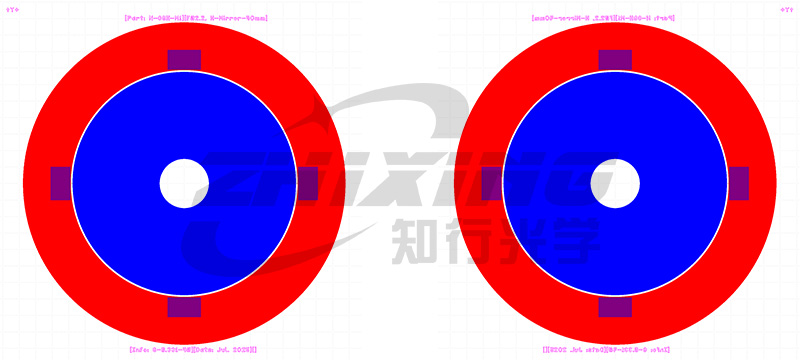

CGH μπροστινή όψη (αριστερά), CGH πίσω όψη (δεξιά)

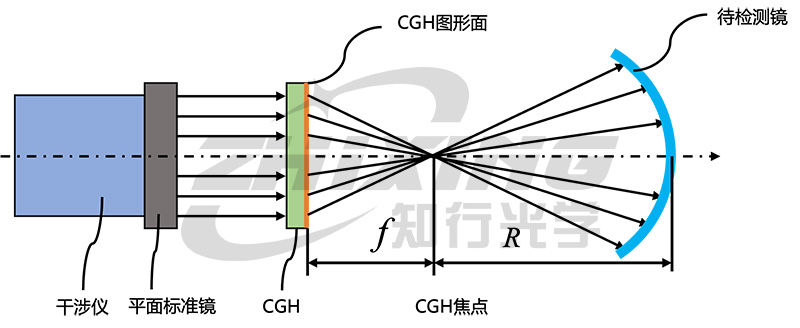

Οπτική διαδρομή ανίχνευσης CGH (μοτίβο που βλέπει προς τον καθρέφτη προς δοκιμή)

Βήμα 3: Εντοπίστε τις "Συντεταγμένες" και αναγνωρίστε τον δείκτη Y+. Το CGH δεν είναι μόνο ένας φακός, αλλά και μια φυσική αναφορά συντεταγμένων. Για να διασφαλιστεί ότι τα αποτελέσματα των δοκιμών ταιριάζουν με τα έγγραφα σχεδιασμού (όπως ένα μοντέλο Zemax), πρέπει να καθοριστεί το σύστημα συντεταγμένων δοκιμής. Οι τυπικές επιφάνειες CGH είναι χαραγμένες με σημάνσεις συντεταγμένων, συνήθως το σημάδι Y+. Κατά την τοποθέτησή του στο πλαίσιο, βεβαιωθείτε ότι η ένδειξη Y+ είναι ευθυγραμμισμένη με την καθορισμένη κατεύθυνση του στηρίγματος. Μόνο όταν το σύστημα συντεταγμένων είναι ευθυγραμμισμένο έχει νόημα η επακόλουθη προσαρμογή θέσης.

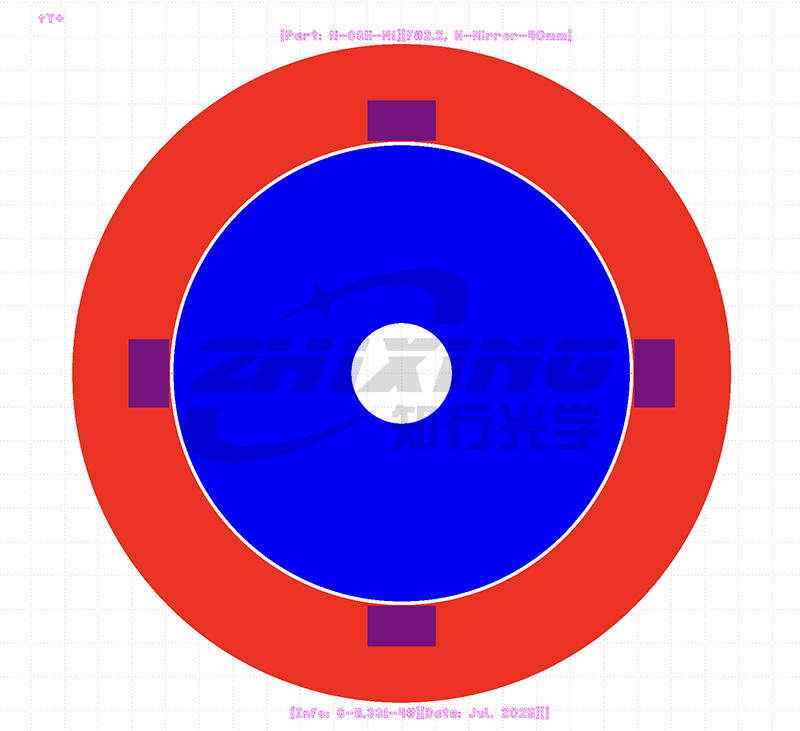

Αναγνωριστικό συστήματος συντεταγμένων CGH (πάνω αριστερά Y+)

Βήμα 4: Τοποθέτηση του CGH και χρήση του "Focus Blocking" για τον προσδιορισμό της μετατόπισης. Μετά την τοποθέτηση του CGH στην οπτική διαδρομή σύμφωνα με τα σχέδια σχεδιασμού, οι αρχάριοι συχνά βρίσκουν πολύ αδέσποτο φως στην οπτική διαδρομή. Αυτή τη στιγμή, το «εστιακό μπλοκάρισμα» είναι η σωτηρία σας. Τοποθετούμε μια μικρή τρύπα ή μια πλάκα που μπλοκάρει το φως στο σχεδιαστικό εστιακό σημείο του CGH και τη χρησιμοποιούμε για: 1. Προσδιορίζουμε τη μετατόπιση: Αυτή είναι η πιο διαισθητική φυσική κλίμακα. Παρατηρήστε εάν το φως αναφοράς που εκπέμπεται από το συμβολόμετρο και το επιστρεφόμενο φως συγκλίνουν στο κέντρο της μικρής οπής. Εάν το επιστρεφόμενο φωτεινό σημείο αποκλίνει, σημαίνει ότι υπάρχει σημαντική μετατόπιση στη στάση. Προσαρμόζοντας το πλαίσιο προσαρμογής 5D για να ρυθμίσετε με ακρίβεια το σημείο φωτός στη μικρή τρύπα, το σύστημα μπορεί να ευθυγραμμιστεί αρχικά. 2. Χωρικό φιλτράρισμα: Η πλάκα που μπλοκάρει το φως μπορεί να φιλτράρει αποτελεσματικά το ανεπιθύμητο αδέσποτο φως τάξης περίθλασης, να καθαρίσει το πεδίο παρεμβολής και να κάνει τα κρόσσια καθαρά και ευανάγνωστα. Βήμα 5: Ρυθμίστε τη στάση για να ελαχιστοποιήσετε τα υπολείμματα. Το τελευταίο βήμα είναι να τοποθετήσετε και να ρυθμίσετε τον υπό δοκιμή καθρέφτη. Χρησιμοποιώντας την υποβοηθούμενη περιοχή ευθυγράμμισης του συμβολόμετρου, αφού πρώτα ευθυγραμμιστεί το σημείο φωτός ανάδρασης του υπό δοκιμή καθρέφτη με το κύριο σημείο του CGH, το σύστημα μεταβαίνει σε λειτουργία ανίχνευσης. Η λειτουργική λογική σε αυτό το σημείο ποικίλλει ανάλογα με τον τύπο του καθρέφτη:

 ● Ομοαξονικά ασφαιρικά: Η εστίαση είναι στη ρύθμιση των κροσσών στα αραιότερα δυνατά τους. Μέσω της μικρορύθμισης, το αντίστοιχο κώμα και η ισχύς ελαχιστοποιούνται για να διασφαλιστεί η τέλεια ευθυγράμμιση μεταξύ του καθρέφτη και του οπτικού άξονα.

● Ασφαιρικό εκτός άξονα: Η λογική είναι ελαφρώς διαφορετική, εστιάζοντας στη διασφάλιση ότι το φωτεινό σημείο καλύπτει πλήρως την υπό δοκιμή περιοχή ενώ ελαχιστοποιεί το RMS (ριζικό μέσο τετραγωνικό σφάλμα). Συμπέρασμα: Η δοκιμή CGH είναι ένα παιχνίδι "από χονδροειδές έως λεπτό". Από την τοποθέτηση "σε επίπεδο χιλιοστού" της ευθυγράμμισης των οπών καρφίτσας έως τη σύγκλιση "σε επίπεδο μικρομέτρου" του βοηθητικού σημείου φωτός και, στη συνέχεια, στη λεπτομέρεια "σε επίπεδο νανομέτρων" για την ελαχιστοποίηση των εκτροπών, κάθε βήμα τυποποίησης είναι για την απόλυτη ακρίβεια.
